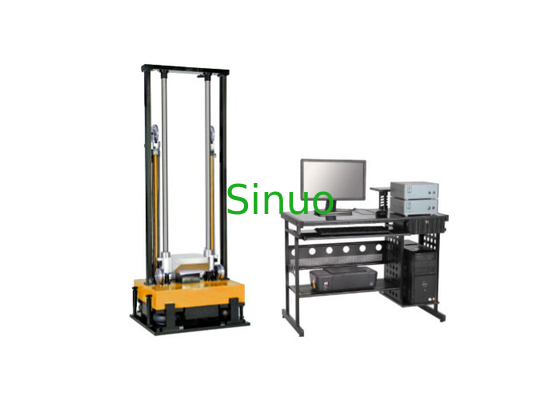

IEC62133 Peralatan Pengujian Baterai 20000 m / s2 Mekanik Uji Bahaya Syok Kecelakaan

Baterai IEC62133 Sel Sel 20000 m / s2 Mekanik Percepatan Shock Crash Hazard Testing System

Gambaran:

Sistem uji guncangan otomatis ini dirancang untuk mengukur dan memastikan kinerja guncangan produk dan paket. Itu dapat melakukan tes kejut normal dengan setengah gelombang sinus, gelombang persegi, gelombang gigi gergaji dll., Mensimulasikan produk di bawah kondisi kejut lingkungan nyata, sehingga meningkatkan produk dan struktur paket.

Sesuai Standar:

Sesuai dengan IEC62133: 2017 klausul 7.3.4, IEC62133: 2012 klausul 7.3.4, IEC60086-4 klausa 6.4.4, IEC 60068-2-29, YD / T 2344.1 dan lain-lain

Fitur:

1. Sistem uji kejut otomatis ini dengan sistem operasi Windows, mudah untuk

operasi, operator hanya perlu mengetikkan data pengujian, sistem akan secara otomatis mengkonfigurasi

parameter dan mesin kontrol, selesaikan uji kejut secara akurat.

2. Dengan perangkat rem anti-shock, tabel kejut jatuh bebas, ketika gelombang kejut rebound,

dampak piston rem hidrolik sehingga pengereman meja goncangan, menghindari guncangan sekunder dan mencapai data guncangan yang akurat.

3. Dengan perangkat redaman getaran yang efektif; untuk penguji kejut besar, saat melakukan pengetesan goncangan memiliki kekuatan impak besar, perangkat ini sebagian besar mengurangi dampak kejut ke lantai, kecil dari 350 × 350mm yang tidak memerlukan pondasi khusus, mudah untuk instalasi.

4. Pengaturan digital ketinggian kejut, meja kejut secara otomatis mengangkat, dengan akurasi kontrol tinggi dan berulang-ulang yang baik.

5. Dikonfigurasi dengan sistem pengukuran kejut, data energi kejut, dan gelombang dengan waktu nyata

tampilan.

6. Dengan generator akselerasi tinggi, untuk spesimen pengujian kecil yang perlu tinggi

uji shock akselerasi, mampu memperbaiki generator akselerasi tinggi di meja kejut, itu bisa didapat

akselerasi yang lebih tinggi daripada IS series shock tester sesuai dengan prinsip transfer energi dampak. Untuk spesimen yang lebih kecil dari 200 × 200mm persyaratan pengujian adalah: akselerasi puncak 5000-50000m / s2, durasi waktu akselerasi 0,2 ~ 1 ms.

Parameter Teknis Utama Sistem Uji Guncangan:

Fungsi & fitur	Sistem uji dampak kejut hidraulik ini memiliki sistem kontrol dan pengukuran yang dirancang khusus
	Mengadopsi USB2.0interfaceconnect dengan PC, mentransfer sinyal kontrol dan mengukur data.
	Dengan fungsi perlindungan daya terputus, fungsi pembatasan ketinggian bangku angkat dan fungsi alarm pra-guncangan, dapat diandalkan untuk keselamatan.
	Berdasarkan DSP pengukuran dinamis dinamis, analisis dan sistem kontrol, sistem kontrol dampak guncangan juga profesional untuk pulsa kejutan dan analisis. Terdiri dari sistem kontrol, sistem pengukuran dan perangkat lunak berbasis Windows, perangkat keras mengadopsi modul dan desain noise rendah, mewujudkan rangkaian kontrol dan fungsi pengukuran semua dalam kabinet antarmuka, dan dengan kombinasi struktur independen (kabinet kontrol dan kabinet pengukuran terpisah). Gunakan komunikasi USB2.0, independen dari PC. Diterapkan untuk kejut normal dan kejut lingkungan menangkap peristiwa kejut, mengukur dan menganalisis. Memenuhi standar ISO, MIL-STD, IEC, OEO, ASTM dll.
Parameter teknik	Saluran input
	Saluran input	Dengan1input saluran input listrik
	Frekuensi pengambilan sampel	Max 200k
	Rentang tegangan	-10Vp ～ + 10Vp
	Mode Kopling	Mode Listrik
	Resolusi ADC	16 gigitan
	Lebar pulsa	0,5-1,000 ms
	Percepatan	5000g
	Rentang dinamis	80dB
	Distorsi Harmonik Total	<-95dB
	Sinyal untuk rasio kebisingan	> 95dB
	Akurasi Frekuensi	0,01%
	Kepatuhan Standar	ISO, MIL-STD-810, atau standar khusus
	Pemicu Eksternal	Dengan
	Parameter Mekanik
	Dimensi	242mm × 220mm × 96mm
	Bobot	2.5kg
Filter Digital Adaptif	Jenis filtrasi	Filter lowpass dan high pass dapat digunakan secara bersamaan
	Fitur Filtrasi	Mampu mengatur saluran filter yang berbeda untuk masing-masing.
	Parameter penyaringan lulus rendah	Tidak ada filtrasi, frekuensi cut-off, rasio filter
	Parameter penyaringan lulus tinggi	Jangan memfilter frekuensi cut-off
Gelombang Ideal	Jenis gelombang	Setengah gelombang sinusoidal, gelombang trapesium, puncak akhir melihat denyut syok gigi
	Kepatuhan Standar	ISO, MIL-STD-810, atau standar khusus
	Kalibrasi Otomatis	Secara otomatis menambahkan gelombang tangkap ke gelombang ideal
	Verifikasi	Perbedaan perbandingan otomatis dari gelombang yang ditangkap dan gelombang pengaturan
	Tampilan	Menampilkan konsistensi gelombang yang ditangkap dan gelombang pengaturan
Pelatuk	Sumber Pemicu	Mensimulasikan saluran input, pemicu eksternal, non-pemicu
	Pelatuk	Tepi Ganda
	Tingkat Pemicu	1 ~ 99% Dari Akselerasi gelombang ideal relatif
	Mode Menjalankan	Manual running, running otomatis.
	Pengurangan Derau Otomatis	Fungsi opsional, mengatur noise mengurangi persentase tepi pemicu: tepi ganda
Penghematan Data	Perangkat Memori	Rekaman data, penyimpanan sinyal, konten dapat disesuaikan sesuai kebutuhan
	Tampilan ulang	Gelombang kejut ulangan secara manual
	Output Data	Output langsung ke laporan Excel
Laporan Uji WORD	Menurut pengaturan pengguna secara otomatis membuat laporan kata, konten laporan dan format pengguna dapat menyesuaikan
Menjalankan Rekaman	Perangkat lunak otomatis merekam proses yang sedang berjalan
Antarmuka perangkat lunak (diagram gelombang setengah sinusoidal)
Puncak Terakhir Gelombang gigi gergaji (Pilihan)
Opsional Trapzoidal Wave
Setengah generator gelombang sinusoidal	Setengah generator gelombang sinusoidal terutama terbuat dari karet industri (mempertimbangkan kekuatan karet dan polimerisasi). Generator gelombang mengadopsi silinder, biasanya dengan ketebalan yang berbeda, seperti yang ditunjukkan gambar. Ketebalan yang berbeda digabungkan, dengan multi kekuatan, mewujudkan lebar kejut pulsa yang berbeda.
