Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Standar: | IEC UL VDE BS dan lain-lain | Aplikasi: | Uji keamanan listrik |
|---|---|---|---|
| Isi Tes: | berganda | Struktur: | Lantai berdiri |
| Cahaya Tinggi: | alat uji instalasi listrik,alat uji ac hipot |
||

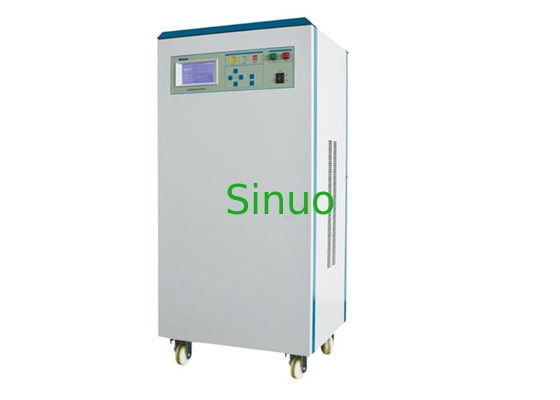

Peralatan Uji Hipot AC Komprehensif Keselamatan Listrik, Penguji Isolasi Hipot
Standar & Klausul:
IEC60884-1:2013 "colokan dan stopkontak untuk keperluan rumah tangga dan sejenisnya- Bagian1: Persyaratan umum"
IEC60335-1:2016 “Peralatan listrik rumah tangga dan sejenisnya-Keselamatan-Bagian1: Persyaratan umum”
IEC60950-1:2013 “Peralatan teknologi informasi-Keselamatan-Bagian1: Persyaratan umum”
IEC60065:2014 "Persyaratan keselamatan audio, video, dan peralatan elektronik serupa"
Sampel dan Batasan:
Peralatan rumah tangga, aksesoris listrik, lampu, dll.
Aplikasi:
Berbagai jenis produsen alat rumah tangga, serta lembaga yang melakukan pengujian dan sertifikasi keamanan alat rumah tangga, lembaga penelitian
Isi Tes:
Uji Hipot AC, uji tahanan isolasi, uji tahanan tanah, uji arus bocor, uji daya jalankan dan uji kinerja start tegangan rendah
Struktur:
Berdiri di lantai
Parameter teknik:
| Tes Hipot AC | |||
| Kapasitas keluaran terukur penguat | 500VA (5000V/100mA), arus hubung singkat lebih besar dari 200mA | ||
| Bentuk gelombang tegangan keluaran, distorsi, tingkat penyesuaian | Gelombang sinus, <3% (resistansi murni, 5000V/1mA), <3% (dari beban kosong hingga beban penuh) | ||
| Pengaturan tegangan keluaran | Jarak | 500～5000V | |
| Resolusi, akurasi | 5V, ± (3% × pengaturan + 10V) | ||
| Pengaturan frekuensi | Jangkauan, akurasi | 50Hz/60Hz, ±0.1%×pengaturan | |
| Pengaturan batas yang mengkhawatirkan | Batas atas saat ini | 0.10~99.99mA | |
| Batas bawah saat ini | 0.00~10.00mA | ||
| Pengaturan kompensasi saat ini | Jarak | 0.00~10.00mA, pengujian otomatis, kompensasi dapat diatur ke ON/OFF | |
| Pengaturan waktu | Jarak | 1~999 detik | |
| Tingkatkan rentang waktu | 1~100 detik | ||
| Ketepatan | ±(0.1%×pengaturan+1hitungan) | ||
| Kerusakan alarm saat ini | Jangkauan, akurasi | 0.10~99.99mA, ±(3%×membaca+3hitungan) | |
| Tes Resistansi Isolasi | |||
| Kapasitas keluaran terukur | 2VA (1000V/2mA) | ||
| Regulasi tegangan keluaran, riak tegangan keluaran | <3% (Dari tanpa beban hingga beban penuh), <1% |
||
| Pengaturan tegangan keluaran | Jangkauan, akurasi | DC 500V atau 1000V, ±(3%×pengaturan+3hitungan) | |
| Pengaturan batas yang mengkhawatirkan | Rentang batas atas resistensi | 0.0~99.9 MΩ,100~2000MΩ(Jika batas atas diatur ke 0, itu tidak akan membuat keputusan untuk batas atas) | |
| Rentang batas bawah resistensi | 0,3~99,9 MΩ, 100~2000MΩ | ||
| Pengaturan waktu | Jangkauan, akurasi | 1~999 detik, ±(0.1%×pengaturan+1 hitungan) | |
| Pengukuran resistansi isolasi | Jarak | 0,0~99,9 MΩ, 100~2000 MΩ | |
| Ketepatan |
200MΩ: ±(3%×membaca+3hitungan) >200MΩ:±(8%×membaca+8hitungan) |
||
| Tes Ketahanan Ikatan Tanah | |||
| Tidak ada tegangan keluaran beban | <12V | ||
| Pengaturan arus keluaran | Jangkauan, akurasi | 3~30A, ±(3%×pengaturan+0.2A) | |
| Pengaturan frekuensi saat ini | Jangkauan, akurasi | Bentuk gelombang sinus 50Hz/60Hz, ±0,1%×pengaturan | |
| Pengaturan waktu tes | Jarak | 1~999 detik | |
| Ketepatan | ±(0.1%×pengaturan+1hitungan) | ||
| Mode tampilan hasil | Resistansi tanah atau tegangan | ||
| Mode tampilan resistensi tanah | |||
| Pengaturan batas yang mengkhawatirkan | Rentang batas atas resistensi |
3A arus keluaran 10A:10~600 mΩ 11A arus keluaran 25A:10~300 mΩ 26A arus keluaran 30A:10~200 mΩ |
|
| Rentang batas bawah resistensi | 0~100 m | ||
| Pengaturan resistensi kompensasi | Jarak | 0~200 mΩ, pengujian otomatis, kompensasi dapat diatur ke ON/OFF | |
| Pengukuran resistensi ikatan tanah | Jangkauan, akurasi | 10~600 mΩ, ±(3%×membaca+ 5 hitungan) | |
| Mode tampilan tegangan tanah | |||
| Pengaturan batas yang mengkhawatirkan | Rentang batas atas tegangan | 30~7500 mV | |
| Rentang batas bawah tegangan | 0~3000 mV | ||
| Pengaturan tegangan kompensasi | Jarak | 0~1000 mV, pengujian otomatis, kompensasi dapat diatur ke ON/OFF | |
| Pengukuran resistensi ikatan tanah | Jangkauan, akurasi | 10~7500 mV, ±(3%×membaca+ 50mV) | |
| Tes kebocoran arus | |||
| Pengaturan jenis uji kebocoran saat ini | Beban fase tunggal, arus bocor statis/dinamis | ||
| Pemilihan jaringan MD | Jaringan standar IEC 60990 angka 4;jaringan uji lainnya opsional | ||
| Pengaturan batas yang mengkhawatirkan | Rentang batas atas saat ini | 0,050~9.999mA | |
| Rentang batas bawah saat ini | 0.000~5.000mA | ||
| Pengaturan kompensasi kebocoran saat ini | Jarak | 0,000~1.000mA, pengujian otomatis, kompensasi dapat diatur ke ON/OFF | |
| Pengaturan tes waktu | Jangkauan, akurasi | 1~999 detik, ±(0.1%×pengaturan+1 hitungan) | |
| Pengukuran arus bocor | Jarak | 0,050~9.999mA | |
| Ketepatan |
DC~10kHz: ± (3%×membaca+0.010mA) 10 kHz ~1MHz: ± (5%×membaca+0.050mA) |
||
| Pengukuran tegangan keluaran | Jangkauan, akurasi | 60~280V (tegangan fase), ± (0,5% × membaca + 2 hitungan) | |
| Jalankan Daya Hanya untukAN9651S(F)/AN9651F(F)/AN9651B(F) | |||
| Pengaturan batas yang mengkhawatirkan | Rentang batas atas daya | 6~6000W | |
| Rentang batas bawah daya | 0~6000W | ||
| Pengaturan waktu tes | Jangkauan, akurasi | 1~999 detik, ±(0.1%×pengaturan+1 hitungan) | |
| Pengukuran tegangan | Jangkauan, akurasi | 60~280V (tegangan fase), ±(0,5%×membaca+2hitungan) | |
| Pengukuran saat ini | Jangkauan, akurasi | 0,030~3,999A, 4,00~25.00A, ±(0,5%×membaca+2hitungan) | |
| Pengukuran daya aktif | Jangkauan, akurasi |
30.0~199.9W: ±(0.5%×membaca+5W), 200~6000W(atau2000W): ±(0,5%×membaca+30W) |
|
| Pengukuran faktor daya | Jangkauan, akurasi | 0.10~1.00, ±(2%×membaca+2 hitungan) | |
| Tes mulai tegangan rendah | |||
| Pengaturan batas yang mengkhawatirkan | Rentang batas atas saat ini | 0,30~25.00A | |
| Rentang batas bawah saat ini | 0.00~25.00A | ||
| Pengaturan waktu tes | Jangkauan, akurasi | 1~999 detik, ± (0,1%×pengaturan +0,05 detik) | |
| Pengukuran tegangan | Jangkauan, akurasi | 60~280V (tegangan fase), ±(0,5%×membaca+2hitungan) | |
| Pengukuran saat ini | Jangkauan, akurasi | 0,030~3,999A, 4,00~25.00A, ±(0,5%×membaca+2hitungan) | |
| Catu daya untuk UUT | |||
| SN2212B Built-in transformator isolasi | |||
| Tegangan input transformator isolasi, frekuensi | Ditentukan berdasarkan tegangan input dan frekuensi | ||
| Rasio tegangan keluaran transformator isolasi | Tes arus bocor | Tegangan output adalah 1,06 kali tegangan input | |
| Jalankan uji daya | Tegangan keluaran adalah 1,00 kali tegangan masukan | ||
| Tes mulai tegangan rendah | Tegangan output 0,85 kali tegangan input input | ||
| Kapasitas transformator isolasi | Kapasitas pengenal beban fase tunggal 6000VA | ||
| Regulasi tegangan transformator isolasi | 3% (dari tanpa beban ke beban penuh) | ||
| Perlindungan arus lebih | Arus maksimum adalah 30A, secara otomatis memotong catu daya yang terisolasi setelah arus berlebih 5 detik | ||
| SN2212S, SN2212F Catu daya frekuensi variabel bawaan | |||
| Maks.kapasitas keluaran | 5000VA | ||
| Distorsi tegangan keluaran | 1% @ 47~63Hz | ||
| Stabilitas tegangan keluaran | 1% | ||
| Tegangan keluaran terprogram | Rentang tegangan: | 0~300V | |
| Akurasi tegangan | 0,5% RD + 0,5% FS | ||
| Frekuensi keluaran terprogram | Rentang frekuensi | 47~63Hz | |
| Stabilitas frekuensi | 0,1% | ||
| Keluaran arus maksimum | 0 ~ 150V file | 27A | |
| 0~300V berkas | 14A | ||
| SN2212S Dikonfigurasi IN-Pad | |||
| Prosesor | Inti ARM926, frekuensi 400MHz | ||
| Sistem operasi | Windows CE | ||
| Perangkat lunak | Perangkat lunak khusus ESRS-Pad untuk uji keamanan | ||
| Menampilkan | LCD warna TFT 10.4” | ||
| Metode operasi | Input melalui layar sentuh, dukung input melalui mouse dan keyboard antarmuka USB | ||
| Penyimpanan | 50MB FLASH, pengguna dapat memilih kartu memori SD berkapasitas besar | ||
| Antarmuka Eksternal | Antarmuka RS232 2 arah, antarmuka USB 2 arah, antarmuka CAN, antarmuka daya DC12V | ||
| Braket pemasangan | 3D, sudut penuh, dudukan layar | ||
| Pemindai kode batang | Satu pemindai kode batang dengan antarmuka RS232 default | ||
| Fungsi antarmuka | |||
| Antarmuka kendali jarak jauh | Standar, sakelar kaki standar (mulai) | ||
| Antarmuka lampu alarm | Standar, lampu peringatan tiga warna standar (pengujian, kualifikasi, peringatan) | ||
| Antarmuka Komunikasi | RSA32 standar, RS485 opsional, port jaringan, GPIB, dll. | ||
| Antarmuka kontrol daya frekuensi variabel | Pilihan | ||
| Beralih antarmuka | Opsional, mulai, hentikan, uji, lulus, keluaran sakelar alarm | ||
| Antarmuka pencetak | Opsional, dukungan untuk printer dot matrix dan printer mikro | ||
| Spesifikasi umum | |||
| Lingkungan verifikasi dan kalibrasi | 23 ° C ± 5 ° C, (45 ~ 75)% RH, lebih sedikit debu | ||
| Gunakan lingkungan | 0 ° C ± 40 ° C, (5 ~ 90)% RH, lebih sedikit debu | ||
| Lingkungan penyimpanan | -10 ° C ~ 55 ° C, (5 ~ 95)% RH, lebih sedikit debu | ||
| Kekuatan sistem | 220V±10%, 50Hz±5%, 10A | ||
| Konsumsi daya sistem | Maksimum 1000VA (tidak termasuk konsumsi daya pengoperasian produk yang diuji) | ||
| Berat sistem (tanpa kemasan) | Sekitar 80kg | ||
| Dimensi (mm, tanpa kemasan) | SN2212S | 483(L)x 600(D)x 1355(H) | |
| SN2212F | 483(L)x 600(D)x 1355(H) | ||
| SN2212B | 530(L)x 460(D)x 1105(T) | ||
