Kontrol: | PLC & Komputer | Ukuran ruangan: | Disesuaikan |
---|---|---|---|
Rentang suhu: | -20 ° C -60 ° C | Range kelembaban: | 20% ~ 95% |
Sumber Sinar Matahari: | Lampu halogen spektrum penuh | Intensitas Sinar Matahari: | 1200W / m2 ± 20 W / m2 |
Cahaya Tinggi: | alat uji listrik otomatis,alat uji otomotif |

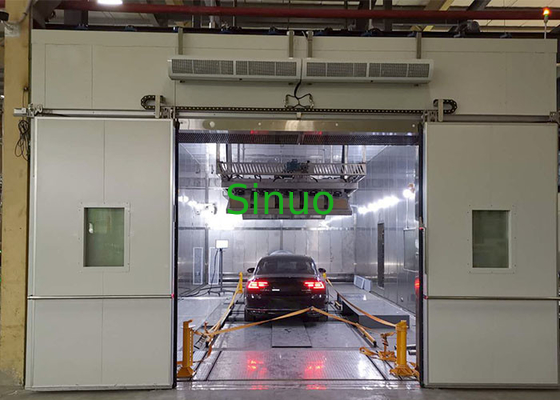

Otomotif Lingkungan Kamar Uji Temperatur Kelembaban Ruang Simulasi Simulasi Sinar Matahari
Standar & klausa:
SAE.J602-2011 “Perangkat Bertujuan Headlamp untuk Headlamp Bertujuan Mekanis”
QC / T-658-2000 "Evaluasi Karakteristik pada Kinerja Pendinginan sistem pendingin udara mobil dan Kendaraan"
GB11555-2009 “Kendaraan Bermotor - Sistem Penolak dan Pencairan Kaca Depan - Persyaratan Kinerja dan Metode Uji”
IEC60068-2-1: 2007 “Pengujian Lingkungan-Bagian 2-1: Tes-Tes A: Dingin, IDT”
IEC60068-2-2: 2007 "Pengujian Lingkungan-Bagian 2-1: Tes- Uji B-Kering panas, IDT"
IEC60068-2-78: 2012 "Pengujian Lingkungan-Bagian 2-78: Tes-Uji Kab: Panas lembab, kondisi stabil, IDT"
IEC60068-2-30: 2005 "Pengujian Lingkungan-Bagian 2-30: Tes-Uji Db: Panas lembab, siklus (siklus 12 jam + 12 jam), IDT"
IEC 60068-2-14: 2009 "Pengujian lingkungan - Bagian 2-14: Tes - Tes N: Perubahan Suhu"
GB / T 12535-2007 "Kinerja Awal Kendaraan Bermotor - Metode Uji"
Sampel dan Pembatasan:
Kendaraan dengan berat total kurang dari 3.000 kg
Aplikasi:
Menyediakan sistem simulasi lingkungan untuk pengujian kendaraan
Prinsip uji:
Mensimulasikan lingkungan di mana mobil beroperasi dengan memproses suhu, kelembaban, tekanan udara, kualitas udara, dll.
Struktur:
Seluruh sistem terdiri dari ruang uji, sistem perlakuan suhu dan kelembaban, sistem simulasi sinar matahari, sistem udara segar dan sistem konversi kendaraan.
1.Sistem pengujian keseluruhan dapat memenuhi persyaratan pengujian suhu dan kelembaban kendaraan bahan bakar dan kendaraan energi baru.
2. Semua bahan dan pendingin harus mematuhi persyaratan lingkungan internasional.
3. Sistem yang disediakan adalah baru, berfungsi penuh, berkualifikasi, tidak merusak, operasional penuh, dikendalikan sepenuhnya otomatis, yang secara otomatis menjalankan program sesuai dengan prosedur pengujian yang ditetapkan. Komputer kontrol pusat dapat secara otomatis menyelesaikan pengukuran seluruh proses sesuai dengan persyaratan peraturan, dan memiliki fungsi untuk menyimpan hasil pengukuran dan menyimpan kurva grafik. Perangkat lunak yang digunakan pada komputer adalah asli.
4. Pencocokan dan perakitan komponen dan komponen baik, komponen fungsional utama semuanya diimpor dengan tingkat mahir internasional. Unit pengukuran semua instrumen dan meter mengadopsi Sistem Satuan Internasional (SI), yang meningkatkan keamanan dan keandalan produk dan memastikan persyaratan penggunaan jangka panjang dan frekuensi tinggi.
5. Struktur peralatan kompak, dan mudah untuk pemeliharaan dan perbaikan.
6. Sistem pengujian lengkap adalah baru, desain strukturnya maju dan masuk akal, dan kabinet, saluran ventilasi dan sistem pendingin disegel dengan andal, tanpa kebocoran udara, air, dan oli.
7. komponen fungsional utama dari ruang uji dilengkapi dengan yang merek terkenal di dunia, yang canggih dan dapat diandalkan, kebisingan dan hemat energi dikendalikan dengan baik. Kinerja sistem ini dapat dibandingkan dengan produk internasional serupa.
8. Peralatan memiliki operabilitas yang baik, rawatan, stabilitas suhu dan daya tahan dan kinerja keselamatan, itu tidak akan membahayakan lingkungan dan membahayakan kesehatan pribadi.
9. Semua kabel di kabinet kontrol memiliki nomor seri. Garis-garisnya jelas. Semua kabel listrik dilindungi oleh busway baja galvanis untuk mencegah gigitan tikus.
Gunakan Lingkungan:
Catu daya: AC380V ± 5%, 50Hz, 70KW, atau cocok dengan persyaratan catu daya lokal klien.
Gunakan tempat: suhu 15-35 ° C, kelembaban relatif 25% -75%, tekanan atmosfer 86 ~ 106kpa (860 mbar-1060 mbar), tanah harus rata, dengan pencahayaan, sakelar kebocoran tahan air (atau soket) dan baik saluran air dan fungsi drainase.
Sumber air: air bersih atau air ledeng tanpa kotoran, dilengkapi dengan filter pembersih air.
Parameter teknik:
Kontrol & Operasi | PLC dan sistem kontrol cerdas layar sentuh, operasi komputer eksternal |
Ukuran Ruang Tes | Disesuaikan |
Lingkup Kendaraan | Mode penggerak: roda depan, roda belakang, penggerak empat roda |
Ukuran: L: 3000-6000mm W: 1400-2500mm H: 1300-2200mm | |
Jarak sumbu roda: 2100-3500mm | |
Berat kendaraan ≦ 3000kg | |
Tipe kendaraan uji: mobil bermesin bahan bakar, kendaraan energi baru hibrida atau listrik, daya motor maksimum 300KW, daya maksimum generator 150KW, 2.5L kapasitas mesin maksimum | |
Pengatur suhu | Kisaran suhu: -20 ° C -60 ° C, dapat disesuaikan |
Bagian suhu rendah: -20 ° C (mesin mobil dihidupkan, kecepatan angin head-on fan 50km / h) | |
Bagian suhu tinggi: 38 ° C ± 2 ° C (sepenuhnya terbuka dari mobil, hub roda, kipas head-on, sistem pencahayaan) | |
Akurasi kontrol: ≦ ± 1 ° C | |
Keseragaman suhu: ≦ ± 2 ° C (tanpa beban, diukur setelah suhu yang ditetapkan stabil selama 90 menit) | |
Kenaikan suhu dan laju pendinginan: ≧ 0,5 ° C / mnt (statis dengan 3 ton beban kendaraan, laju pendinginan rata-rata 60 hingga-20 ° C) | |
Kontrol Kelembaban | Kisaran kelembaban: 20% ~ 95% (diukur dalam kisaran suhu 20-60 ° C tanpa beban) |
Kontrol presisi: ≦ ± 5% RH (Chassis dynamometer, simulasi sinar matahari, dan kipas simulasi kecepatan angin tidak berjalan, kendaraan diam dan tidak mulai) ≦ ± 10% RH (Ada mobil dengan kondisi mantap beban termal, kecepatan outlet kipas diukur, tanpa kondensasi) | |
Simulasi Sinar Matahari | Sumber sinar matahari: Lampu halogen spektrum penuh yang diimpor, sesuai dengan IEC60904-9: 1995 grade C (0,4-2,0 GB / T6495.9-2006) |
Intensitas sinar matahari: 1200W / m 2 ± 20 W / m 2 , intensitas sinar matahari dapat dikontrol secara terpisah | |
Kisaran penyesuaian pencahayaan: 50% FS-100% FS dapat disesuaikan terus-menerus (permukaan sumber Penerangan adalah 1200mm dari permukaan sampel uji) | |
Ketidakrataan iluminasi: 10% pada bidang yang sama (permukaan sumber Penerangan adalah 1200mm dari permukaan sampel uji) | |
Akurasi kontrol intensitas pencahayaan: ≤ ± 20 W / m2 | |
Akurasi pengukuran iluminometer: ± 10 W / m2 | |
Area iradiasi yang efektif: 6,5 m × 2,5 m | |
Kekuatan dan kuantitas: 2.5kW per set, 35 set | |
Penyesuaian dudukan lampu: Tinggi keseluruhan dapat disesuaikan dalam 1 meter, lampu depan dan belakang dapat disesuaikan pada sudut 45 ° atau lebih, dan dapat disesuaikan 1 m ke depan dan ke belakang. Tanah adalah 2500mm (ketinggian minimum) dari permukaan kaca kap lampu, yang memenuhi persyaratan sudut sinar matahari yang berbeda. | |
Sistem Hub | Hub drive: penggerak empat roda |
Suhu pengoperasian: -5 ° C -60 ° C | |
Suhu sekitar: -20 ° C-60 ° C | |
Kecepatan maksimum: 60 km / jam | |
Torsi hub: 0-2000N.m dapat disesuaikan, mendukung operasi jangka panjang | |
Kipas Simulasi Kecepatan Angin | Kecepatan angin maksimum: 60km / jam (posisi lubang udara 300mm) |
Akurasi kontrol: ± 10% | |
Ketinggian outlet udara dapat disesuaikan. Harus bisa meledak ke kaca depan | |
Sistem Udara Segar | Ketika titik embun adalah 25 ° C, volume udara tidak kurang dari 2000m3 / jam |
Ketika titik embun -20 ° C, volume udara tidak kurang dari 700m3 / jam | |
Perlindungan Keamanan | Pemantauan gas berbahaya, pemantauan alarm asap, perlindungan suhu tinggi dan rendah, perlindungan tekanan berlebih, perlindungan urutan fase, perlindungan kebocoran, perlindungan kekurangan air, perlindungan abnormal |
