Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Metode kontrol: | PLC | Stasiun Uji: | Disesuaikan |
|---|---|---|---|
| Mode Drive: | Motor servo | Stroke Linear: | 0-100mm disesuaikan |
| Kecepatan Penyisipan: | 0-0.85 m / s dapat disesuaikan | Frekuensi uji: | 0-10 siklus / mnt |
| Cahaya Tinggi: | alat uji otomotif,alat uji mobil |
||

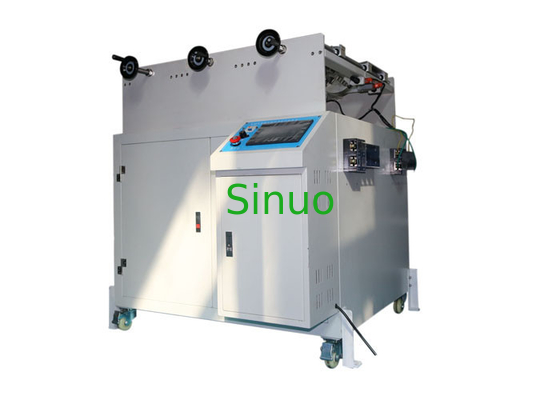

Konektor Kendaraan Colokan Kapasitas Pemutusan dan Pengoperasian Mesin Pengujian Normal Kontrol PLC
Standar & klausa:
IEC62196-1: 2014 “Steker, soket-soket, konektor kendaraan dan inlet kendaraan – Pengisian konduktif kendaraan listrik-Bagian1: Persyaratan umum” klausa 22 dan klausa 23.
IEC60309-1: 2012 "Colokan, outlet-soket dan skrup untuk keperluan industri – Bagian1: Persyaratan umum" klausa 20 dan klausa 21.
Sampel dan Pembatasan:
Antarmuka pengisian kendaraan listrik (steker, soket, konektor kendaraan), steker keperluan industri, soket dan soket
Aplikasi:
Hal ini digunakan untuk memverifikasi apakah aksesori listrik seperti antarmuka pengisian daya kendaraan listrik, steker industri, soket-outlet dan skrup dapat menahan tekanan mekanik, listrik dan termal yang terjadi selama operasi normal tanpa keausan berlebihan atau efek berbahaya lainnya.
Prinsip uji:
Motor servo menggerakkan mekanisme untuk membuat sampel uji mengulangi tindakan penyisipan dan penarikan.Beban eksternal dapat digunakan untuk uji kapasitas putus.Waktu nyala / mati daya, kecepatan uji, goresan, dan sudut semuanya dapat diatur pada layar sentuh.
Struktur:
Ini mengadopsi bingkai integral, didorong oleh motor servo, sekrup bola presisi dan timing belt, dengan layar sentuh berwarna untuk operasi manusiawi dan tampilan digital yang kuat, dan PLC untuk kontrol cerdas, mengadopsi penjepit tiga sumbu yang dapat disesuaikan untuk pengisian uji rentang hidup antarmuka.
Gunakan Lingkungan:
Catu daya: AC220V ± 10%, 50 / 60Hz, atau cocok dengan persyaratan catu daya lokal klien
Suhu kerja 0-40 ° C, kelembaban 30% -90%;
Dimensi: sekitar W1000 * D750 * H1200mm;
Berat: sekitar 150kg
Parameter teknik:
| Stasiun Uji | Tunggal, bisa disesuaikan |
| Metode Kontrol Listrik | Kontrol cerdas terintegrasi PLC, dengan layar sentuh berwarna yang dimanusiakan |
| Mode Drive | Penggerak motor servo |
| Metode Penjepitan Sampel | Penjepitan mekanis, posisi titik penjepitan dapat disesuaikan di sepanjang fixture 3-sumbu |
| Stroke Linear | 0-100mm, dapat disetel (jarak antara steker uji dan soket uji ≥ 50mm) |
| Waktu konduksi | 0-99.9s, dapat diatur sebelumnya (kontak listrik harus dipertahankan tidak lebih dari 4s, tidak kurang dari 2s) |
| Kecepatan Penyisipan dan Pemisahan | 0-0.85 m / s dapat ditetapkan, standar (0.8 ± 0.1) m / s |
| Siklus Tes | 0 ~ 999999 siklus, dapat diatur sebelumnya (A stroke adalah penyisipan atau penarikan konektor atau konektor kendaraan dengan aksesori kawinnya. Siklus terdiri dari dua pukulan, satu untuk memasukkan dan satu untuk penarikan.) |
| Frekuensi Tes | 0-10 siklus / mnt, bisa disetel (3,75 sepeda / mnt = 7,5 stoke / mnt) |
| Memuat daya | Eksternal, menyediakan tegangan, arus dan faktor daya standar yang disyaratkan, kabinet beban adalah opsional |
| Kabinet Muatan Opsional | Catatan: hanya dengan kabinet beban AC, 0-70A, tegangan 0-300V |
| Isi Tes |
Coupler alat / uji kapasitas putus antarmuka pengisian Coupler alat / antarmuka pengisian uji masa operasi normal |
| Penjepit |
|
| Fungsi Deteksi | Alarm sirkuit terbuka dapat direalisasikan selama pengujian di bawah beban, dan siklus dapat direkam secara real time. |
| Perlindungan Keamanan | Perlindungan tanah, perlindungan hubung singkat |
