Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
Sampel Uji: | ISM, ITE, dan lainnya | Uji Lingkungan: | Ruang anechoic |
---|---|---|---|
Jarak pengukuran: | 10 m atau 3 m | Rentang frekuensi: | 30MHz-6GHz |
Cahaya Tinggi: | sistem uji EMC,layanan pengujian elektromagnetik |
CISPR 15 Radiasi Emisi RE Kompatibilitas Elektromagnetik Sistem Tes EMI
Standar & klausa:
CISPR 11 / GB4824: Peralatan frekuensi radio industri, ilmiah dan medis (ISM) dan peralatan serupa - Karakteristik gangguan frekuensi radio - Batasan dan metode pengukuran
CISPR 12: Kendaraan, kapal dan mesin pembakaran internal — Karakteristik gangguan radio — Batas dan metode pengukuran untuk melindungi penerima di luar papan
CISPR 13 / GB13837: Penerima siaran suara dan televisi dan peralatan terkait - Karakteristik gangguan radio - Batas dan metode pengukuran
CISPR 14-1 / GB4343.1: Kompatibilitas elektromagnetik. Persyaratan untuk peralatan rumah tangga, peralatan listrik, dan peralatan serupa - Bagian 1: Emisi
CISPR 15 / GB17743: Batas dan metode pengukuran karakteristik gangguan radio dari penerangan listrik dan peralatan serupa
CISPR 22 / GB9254: Peralatan teknologi informasi - Karakteristik gangguan radio - Batas dan metode pengukuran
Sampel dan Pembatasan:
Peralatan teknik medis (ISM) dan peralatan teknologi informasi (ITE)
Aplikasi:
Digunakan untuk menguji emisi radiasi EUT.
Prinsip uji:
CISPR 11, CISPR 32 dan standar lainnya, peralatan teknik medis (ISM) dan peralatan teknologi informasi (ITE), kebutuhan untuk membuka tempat atau ruang anechoic 30MHz di atas uji emisi.
Struktur:
Peralatan uji utama: penerima, antena penerima EMI, preamplifier, perangkat lunak uji EMC.
Lingkungan pengujian: ruang anechoic (tidak termasuk dalam sistem ini, opsional, atau pelanggan harus menyiapkannya)
Gunakan Lingkungan:
Catu daya: 380V ± 10% 50 / 60Hz
Suhu sekitar: 5 ° C ~ +40 ° C, seharusnya tidak ada konsentrasi debu yang tinggi, gas korosif, benda yang mudah terbakar dan meledak
Parameter teknik:
Alat Uji Utama | Penerima, antena penerima EMI, preamplifier, perangkat lunak uji EMC. |
Lingkungan Uji | Ruang anechoic |
Mengukur Jarak | Ini mengacu pada jarak antara titik di mana EUT paling dekat dengan antena dan proyeksi pusat antena di tanah. Prioritas diberikan pada metode 10 m, metode opsional 3 m |
Tinggi Antena | Ketinggian antena dari tanah harus bervariasi dalam kisaran yang ditentukan untuk mendapatkan pembacaan maksimum yang akan terjadi ketika gelombang langsung dan yang dipantulkan berada dalam fase. Untuk mengukur jarak ≤ 10 m, ketinggian antena sebaiknya bervariasi dari 1 m hingga 4 m. |
Rentang frekuensi | 30MHz-6GHz |

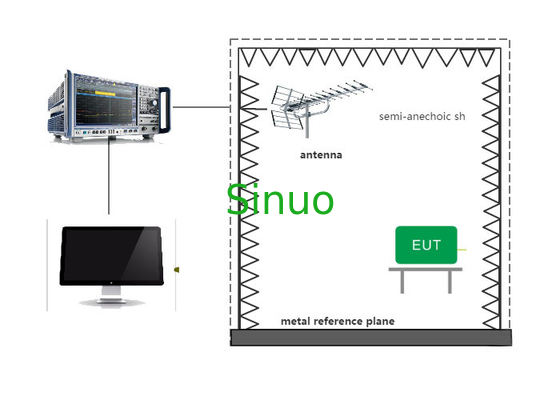

Diagram skematik |
