Efektivitas Perisai Kinerja Tinggi Peralatan Uji EMC EN 50147 Ruang Terlindung Elektromagnetik

EN 50147 Ruang Terlindung Elektromagnetik Efektivitas Perisai Kinerja Tinggi Peralatan Uji EMC

Standar & klausa:

EN50147 “Efektivitas perisai ruang berperisai kinerja tinggi dari metode pengukuran”
CISPR17 “filter interferensi radio pasif dan karakteristik penekanan elemen penekan dari metode pengukuran”
CISPR25 “Karakteristik gangguan radio pada kendaraan, kapal dan mesin pembakaran internal Batas dan metode pengukuran untuk melindungi penerima kendaraan”
ISO11452-4 “Kendaraan jalan dengan narrowband memancarkan energi elektromagnetik elektronik gangguan metode pengujian komponen BCI metode injeksi arus besar”
GB / T 50719-2011 “Spesifikasi teknik ruang pelindung elektromagnetik”
GB / T 12190 “Efektifitas pelindung ruang pelindung dari metode pengukuran”

Sampel dan Pembatasan:

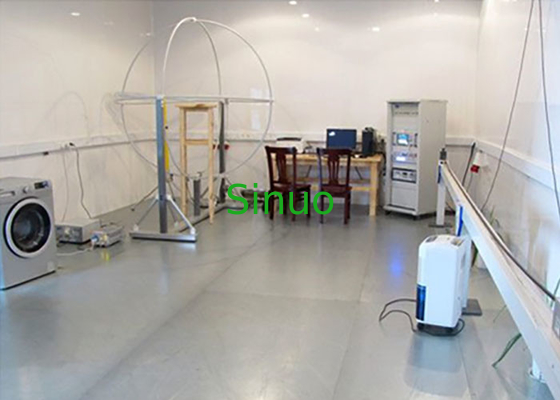

Ruang pelindung elektromagnetik digunakan untuk mengisolasi lingkungan elektromagnetik di dalam dan luar ruangan untuk memastikan operasi normal peralatan elektronik dan listrik dalam ruangan. Terutama digunakan untuk uji emisi yang dilakukan, uji kekebalan yang dilakukan, uji gangguan terputus-putus EMI, dll.

Aplikasi:

Peralatan listrik dan perangkat elektronik, termasuk sistem elektronik dalam mobil, menghasilkan sejumlah gelombang elektromagnetik di tempat kerja yang dapat mengganggu peralatan di sekitarnya atau diterima oleh peralatan khusus.
Ruang pelindung elektromagnetik digunakan untuk mengisolasi lingkungan elektromagnetik di dalam dan di luar ruangan, yang dapat mencegah interferensi elektromagnetik eksternal memasuki ruangan untuk mempengaruhi pengujian, dan dapat membatasi kebocoran elektromagnetik dari peralatan frekuensi tinggi daya tinggi dalam ruangan untuk mencegah pengaruh ke orang dan peralatan di sekitar. Ini adalah tempat yang ideal untuk pengujian EMC.

Prinsip uji:

Ruang pelindung elektromagnetik terutama digunakan untuk uji emisi konduksi elektronik otomotif (CE), uji imunitas sementara, uji metode injeksi arus massal (BCI), uji metode stripline, dll.

Struktur:

Catu daya: 380V ± 10% 50 / 60Hz
Suhu sekitar: 5 ° C ~ +40 ° C, seharusnya tidak ada konsentrasi debu yang tinggi, gas korosif, benda yang mudah terbakar dan meledak

Aplikasi Khas:

Aplikasi Khas	Melakukan Uji Emisi (CE)
	Tes Interferensi Terputus (KLIK)
	Melakukan Tes Kekebalan (CS)
	Uji Daya Gangguan RF (RFP)
	Tes Radiasi Antena Trisiklik (MFI)
	Uji Kepadatan Lancar Induktif (EMF)
	Arus harmonik, fluktuasi tegangan dan flicker (Harmonic & Flicker)

Melindungi efektivitas SE (Menurut EN50147-1):

Sumber Lapangan	Frekuensi (MHz)	Shielding Effectiveness (dB)
Medan gaya	0,014	≧ 70
Medan Magnet / Medan Listrik	0,1	≧ 90
Medan Magnet / Medan Listrik	1	≧ 100
Medan listrik	100	≧ 110
Medan listrik	450	≧ 110
Medan listrik	950	≧ 100
Medan listrik	3000	≧ 100
Medan listrik	18000	≧ 100
