MOQ: | 1 |
harga: | Tailored |
Kemasan Standar: | kayu lapis |
Periode pengiriman: | 3 Bulan |
Cara Pembayaran: | T/T |
Kapasitas pasokan: | 1 set per bulan |

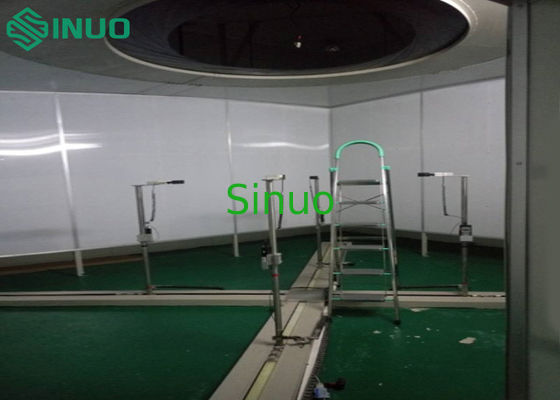

IEC 60879-2019 Kipas Langit-langit Kamar Uji Lingkungan Laboratorium Pengujian Efisiensi Energi
Gambaran:
Laboratorium uji ini dapat melakukan uji kinerja kipas sesuai dengan metode yang ditentukan dalam IEC 60879-2019 dan GB / T 13380-2007.Sistem pengujian dapat secara akurat mengukur parameter kinerja seperti kecepatan angin, volume udara, kecepatan kipas, konsumsi daya kipas, nilai efisiensi energi kipas kipas langit-langit dan kipas langit-langit dekoratif, dan dapat mewujudkan pengambilan sampel dan analisis produk kipas, kualitas produk inspeksi, dan persyaratan penelitian dan pengembangan.
Ini adalah ruang perbedaan entalpi tunggal yang komprehensif.Laboratorium berisi seperangkat alat pengukur volume udara.Ruang uji menggunakan papan polyurethane kaku 100mm tebal dan pelat baja warna tebal 0,6mm di kedua sisi untuk isolasi termal, yang memiliki efek isolasi termal yang baik.
Ruang uji ini berisi sistem pendingin udara eksternal, yang digunakan untuk menyesuaikan lingkungan udara di dalam ruang uji.Udara dalam ruangan didinginkan, dilembabkan, dan dipanaskan untuk membuat suhu dan kelembaban di ruang uji memenuhi persyaratan kondisi pengujian.
Laboratorium ini perlu dilengkapi dengan ruang operasi untuk menyimpan komputer kantor, kabinet listrik, kabinet kontrol, dan catu daya frekuensi variabel.Rumah ini dapat dibangun oleh papan, yang dibangun oleh pembeli (umumnya di sebelah laboratorium).
Sistem pengujian ini terutama dikendalikan oleh komputer.Operator berada di luar ruang uji, dan personel tidak akan memengaruhi medan angin.Pengujian peralatan diselesaikan secara otomatis, dan data pengujian dicatat, disimpan, dan laporan aliran udara dan peringkat efisiensi energi secara otomatis dihasilkan.Sistem ini memiliki keunggulan pengulangan yang baik, efisiensi tinggi, penyimpanan data yang nyaman dan sebagainya.
Standar:
Dapat dirancang sesuai dengan standar berikut:
IEC 60879-2019 "Kipas dan regulator yang nyaman untuk keperluan rumah tangga dan yang sejenis - Metode untuk Mengukur Kinerja"
GB / T 12021.9-2008 "Nilai minimum yang diijinkan dari nilai efisiensi energi dan efisiensi energi untuk kipas listrik AC"
GB / T 13380-2007 "Kipas dan regulator listrik AC"
Jenis-jenis UUT:
* Kipas langit-langit: 900 ~ 1800mm
Isi Tes:
* Kecepatan angin
* Volume angin
* Kecepatan putar
* Rasio kecepatan
* daya input
* Nilai efisiensi energi
Indikator Instrumen Pengukuran Laboratorium:
Tidak.: | Nama | Kandungan | Jarak | Ketidakpastian pengukuran |
1 | Sensor suhu dan kelembaban | Suhu bohlam kering | 0 ~ 50 ℃ | ± 0,1 ℃ |
2 | Sensor suhu dan kelembaban | Kelembaban relatif | 30% ~ 80% RH | ± 3% RH |
3 | Pengukur Daya Digital | Masukkan parameter listrik | / | ± 0,5% |
4 | Alat pengukur jurusan angin | Kecepatan angin | 0,15 ~ 5m / s | ± 0,2 m / s |
Struktur Ruang Laboratorium:
Dimensi-dimensi eksternal | 4700 (W) × 4700 (D) × 3100 (H) |
Dimensi batin | 4500 (W) × 4500 (D) × 3000 (H) |
Struktur pemeliharaan laboratorium | 100mm isolasi busa poliuretan yang kaku |
Pintu | Di dalam 1600 × 2200 (H) × 1 (Pintu geser) |
Ukuran jendela laboratorium | 1600 × 800mm |
Alat Ukur Eksperimental:
Alat | Tipe | Spesifikasi | |
Laboratorium | Panduan anemometer | Kontrol motor stepper | Japan SanRex atau yang setara, dengan jarak perjalanan maksimum 2m |
Panduan kipas langit-langit | Kontrol motor stepper | Matsushita Jepang atau yang setara | |
Pemegang sampel | Tinggi disesuaikan dengan sekrup | Disesuaikan |
Parameter Teknis utama:
1. Mengangkat berbagai tahap sampel: 900-1800mm.
2. Jarak antara anemometer dan sampel: 1500mm.
3. Geser anemometer bergerak di sepanjang empat garis diagonal: 40-1000mm (penyesuaian otomatis).
4. Alat pengukur kecepatan angin: Merek: Austria E + E, titik desimal tampilan: 0,01 m / s, akurasi instrumen: ± 0,2 m / s
5. Diameter impeller: 100 mm
6. Rentang pengukuran: 0.40 ~ 30.00m / s
7. Akurasi pengukuran: ± 1% dari membaca + 1% dari jangkauan
8. Sensitivitas kecepatan angin: lebih baik dari 0,15m / s
9. Pemeriksaan suhu: kisaran 0 ~ + 50 ℃;akurasi ± 0,5 ℃
10. Mode Mengemudi: motor servo domestik + poros pemandu.
11. Metode kontrol: kontrol komputer.
12. Kumpulkan data: nilai daya dan nilai kecepatan angin.
13. Pemrosesan data: Perhitungan otomatis kecepatan angin rata-rata, volume udara, nilai efisiensi energi, dan peringkat efisiensi energi.
14. Penyimpanan data dan fungsi referensi.
Prinsip dan metode uji kipas langit-langit:
1. Pertama, pasang kipas langit-langit melalui kolom pengangkat kipas langit-langit, dan atur perangkat anemometer di bawah 1500mm dari bidang pisau kipas.
2. Sesuaikan suhu di ruang uji untuk memenuhi kondisi pengujian (20 ° C), dan mulai tes setelah menjalankan kipas selama 1 jam.
3. Sebelum pengujian, juga perlu untuk menutup lubang masuk udara dan outlet, pintu dan jendela, dan personel yang relevan untuk meninggalkan laboratorium untuk memastikan bahwa laboratorium tidak terpengaruh oleh aliran udara eksternal.Kemudian operator menjalankan anemometer untuk mulai mengumpulkan parameter anemometer.Perangkat anemometer diputar 90 ° per menit untuk mengumpulkan dan merekam data (kecepatan angin, kecepatan, dll.) Di bawah aksi bingkai drive yang berputar.(Data kecepatan angin ≥9m / mnt yang diuji di semua anemometer adalah data yang valid).
Laboratorium ini dilengkapi dengan catu daya yang diatur, yang dapat mengurangi dampak fluktuasi induk pada pengukuran tes.Arus tegangan daya kipas diukur dengan meteran daya 0,5 level.
