0 Sampai 4 ℃ Suhu Kejut Dengan Kamar Uji Splash Water Untuk Komponen Otomotif

0 Sampai 4 ℃ Suhu Kejut Dengan Kamar Uji Splash Water Untuk Komponen Otomotif
0 Sampai 4 ℃ Suhu Kejut Dengan Kamar Uji Splash Water Untuk Komponen Otomotif

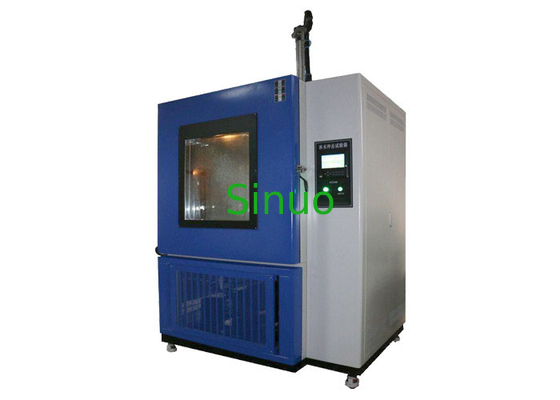

Gambar besar :  0 Sampai 4 ℃ Suhu Kejut Dengan Kamar Uji Splash Water Untuk Komponen Otomotif

Detail produk:
Tempat asal: Cina
Nama merek: Sinuo
Sertifikasi: Calibration Certificate (Cost Additional)
Nomor model: SN4421
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: 1
Harga: Customized
Kemasan rincian: kayu lapis
Waktu pengiriman: 30 hari
Syarat-syarat pembayaran: L/C, T/T, Western Union, MoneyGram
Menyediakan kemampuan: Set 30 per bulan
Detil Deskripsi produk
Rentang pemanasan: Rt 10 ° C ~ 120 ° C Penghangat Ruangan tingkat: RT + 10 ° C ~ 105 ° C≤15 menit
Aliran air: 3-4 liter per percikan / nozzle Splash Nozzle: 2 pcs, jarak tanam 300mm
Temp Air Percikan.: 0-4 ℃ Uji siklus: Memercikkan 3 setiap 30 menit
Cahaya Tinggi:

ruang uji hujan

,

peralatan uji iec

0 hingga 4 ℃ Suhu Kejut dengan Kamar Uji Splash Water untuk Komponen Otomotif

Gambaran:

Peralatan uji ini mensimulasikan beban komponen ketika terkena percikan air saat terjadi saat mengemudi melalui genangan air. Tes berfungsi untuk memverifikasi fungsi komponen ketika mengalami pendinginan tipe guncangan dengan menggunakan air. Ini terjadi ketika berkendara di jalan air selama musim dingin. Mode kegagalan adalah keretakan mekanis dari material atau kegagalan seal yang disebabkan oleh koefisien ekspansi suhu yang berbeda.

Semprotkan sampel yang dipanaskan ke suhu uji dengan air terdeionisasi (0-4 ° C, air ledeng yang mengandung 3% debu Arizona, baik, sesuai dengan ISO 12103-1. Pencampuran permanen harus dipastikan), pada suhu jarak 300-350 mm dari sampel. Setiap percikan berdurasi 3 detik, dan aliran air 3-4 liter per percikan / nozzle. Durasi transisi < 20 detik (untuk transisi DUT secara manual antara penyimpanan suhu dan percikan) (hanya diperlukan oleh ISO 16750-4 dan GB / T28046.4).

Sesuai standar:

MBN LV 124-2 2013-08 “Komponen Listrik dan Elektronik di Mobil Penumpang hingga 3,5t- Persyaratan Umum, Kondisi Tes dan Pengujian-Bagian 2: Persyaratan Lingkungan” pasal 14.11 K-12 Sengatan Panas Dengan Air Splash
VW-80000: 2009-10 "Komponen Listrik dan Elektronik di Kendaraan Bermotor hingga Persyaratan Umum, Kondisi Pengujian, dan Pengujian 3,5t" klausa 9,12 K-12 Shock Suhu Dengan Air Splash
ISO16750-4: 2006 "Kendaraan jalan raya - Kondisi lingkungan dan pengujian untuk peralatan listrik dan elektronik - Bagian 4: Beban iklim" ayat 5.4.2 Uji kejut air es.
GB / T28046.4-2011 "Kendaraan jalan raya - Kondisi lingkungan dan pengujian untuk peralatan listrik dan elektronik - Bagian 4: Beban iklim" ayat 5.4.2 Uji kejut air es.

Struktur:

Jenis struktur ruang, pemanasan dan dampak air es diselesaikan di dua kamar, dengan partisi di tengah

Parameter teknik:

Volume, berat dan dimensi utama
Volume Internal Nominal 800 L
Ukuran Efektif Ruang Dalam 800 × 800 × 1000 (mm)
Area kotak pemanas Sisi kanan
ukuran pemegang sampel Ditentukan
Ukuran luar 1500 × 1220 × 1780 (mm) W × D × H
Bobot 500kg
Kebisingan kerja ≤75db, diukur 1 meter dari mesin di depan mesin dan 1,2 meter dari tanah
Kekuatan maksimum 6kw
Maksimum saat ini 40A
Sumber Daya listrik

AC380V fase tunggal R, N + proteksi ground;

kisaran fluktuasi tegangan yang diijinkan 10% V;

Frekuensi rentang fluktuasi yang diijinkan 50 ± 0,5 HZ;

Catu daya mode TN-S atau catu daya mode TT;

Ketahanan pentanahan pentanahan pelindung pembumian kurang dari 4Ω

Pengguna diminta untuk mengkonfigurasi sakelar udara atau daya dari kapasitas yang sesuai untuk peralatan di lokasi pemasangan, dan sakelar tersebut harus dikontrol secara independen. Ketika peralatan digunakan untuk menempatkan sampel daya di dalam kotak, catu daya sampel harus menggunakan catu daya eksternal, dan catu daya mesin tidak boleh digunakan secara langsung;

Parameter teknik
Kondisi lingkungan untuk digunakan Temperatur sekitar +25 ° C, kelembaban relatif ≤ 85% R. H, dan nilai diukur berdasarkan kondisi tidak ada sampel di ruang uji.
Kisaran suhu pemanasan Rt 10 ° C ~ 120 ° C, dapat diatur
Tingkat pemanasan RT + 10 ° C ~ 105 ° C≤15 menit
Aliran air 3-4 liter per percikan / nozzle
Nozzle percikan 2 pcs, Spasi 300mm, dibuat sesuai gambar berikut
Mode splash Sampel semprotan semprotan secara horizontal
Suhu air percikan 0-4 ℃, kompresor pendingin + pompa air pencampuran
Media uji untuk percikan Air keran mengandung 3% debu Arizona menurut berat, halus, sesuai dengan ISO 12103-1. Pencampuran permanen harus dipastikan.
Jarak nozzle ke DUT 325 ± 25MM
Jumlah sampel yang bisa ditempatkan Banyak [ukuran keseluruhan berada dalam kisaran W × H × D300 × 400 × 500 (mm)]
Siklus tes Memercikkan 3 setiap 30 menit. Waktu siklus dapat diatur, seperti yang ditunjukkan pada gambar 35
Jumlah siklus 100, bisa diatur
Pengaturan nozzle

Berbaris di sisi kiri ruang dalam, menghadap sampel

Uji fiksasi sampel

Memperbaiki bingkai pemasangan di ruang
Struktur ruang

Bahan ruang dalam: SUS316 # stainless steel tebal 1.2mm;
Bahan ruang luar: SUS304 # stainless steel 1.0mm tebal;

Kotak peniup pemanas: SUS304 # stainless steel setebal 1.0mm, di dalam dan di luar dua lapisan, dengan bahan insulasi panas di tengah, terletak di sisi kanan ruang uji .;

Kotak kontrol dan ruang uji bersifat integral;

Air semprotan diambil di bagian bawah ruang uji;

Nosel semprot terletak di sisi kiri ruang uji dan difiksasi oleh satu sisi;

Bagian bawah ruang uji dilas ke dalam struktur jala oleh baja saluran, permukaan atas diletakkan dengan pelat baja untuk memasang sasis rangka pemasangan sampel, dan sistem lubang terbuka penghubung meniup sistem pemanas di sisi kanan ruang uji.

Pintu kamar

Pintu tunggal

Pegangan yang tahan ledakan

Jendela transparan kabut

Pembersih jendela

Jendela observasi Terletak di pintu, ukuran 600x600mm
Petir Pencahayaan dalam ruangan
Panel kendali Kontrol antarmuka manusia-mesin, saklar daya, saklar penerangan, cadangan antarmuka manusia-mesin 7 inci
Kabinet kontrol distribusi daya Pemutus sirkuit total daya, pengontrol antarmuka manusia-mesin, papan distribusi daya, kipas pendingin, pelindung suhu berlebih, pompa air.
Sistem pemulihan air Gunakan siklus daur ulang bawah untuk mencapai konservasi air
Sistem pasokan air lumpur SUS316 # stainless steel digunakan untuk membuat tangki air pasokan air lumpur, dan perangkat pengadukan anti-kristalisasi air lumpur, pompa air pasokan air lumpur, dan perangkat pengatur tekanan pipa pasokan air dijamin untuk memastikan tekanan konstan pasokan arus konstan semprot.
Suplemen air lumpur Secara manual, air berlumpur yang disiapkan dapat langsung dimasukkan ke dalam tangki lumpur.
Sistem pembersihan pipa Untuk mencegah penyumbatan tanah pipa, pasokan air akan secara otomatis dimulai setelah pengujian, dan tanah di pipa akan dibersihkan. Katup solenoid pasokan air bersih profesional.
Persediaan air Langsung terhubung ke pipa air, tekanan pasokan air yang dibutuhkan ≥ 2kgf / cm 2
Sistem kontrol listrik
Pengendali

Pengontrol layar sentuh LCD

Dibagi menjadi siklus pemanasan, siklus semprot, aksi pompa, aksi pembersihan, dll.

Sistem pendingin Menggunakan kompresor France Tecumseh
Komunikasi Dapat digunakan sebagai sistem pemantauan dan kendali jarak jauh untuk merekam data uji
Mode operasi Mode program / mode pengaturan
Mode pengaturan Antarmuka Cina / Inggris, input sentuh
kontrol operasi Konektor sinyal sakelar stop operasi eksternal, setelah menyalakan daya, cukup sambungkan konektor untuk memerintahkan pengontrol untuk menjalankan atau menghentikan aksi
Perlindungan keamanan
Pompa semprot Perlindungan yang berlebihan, perlindungan hubung singkat
Kekuasaan Perlindungan kebocoran, kelebihan beban dan perlindungan hubung singkat
Motor pengadukan Perlindungan yang berlebihan, perlindungan hubung singkat
Persyaratan lingkungan penyimpanan Suhu sekitar harus dijaga dalam 0 ° C ~ +35 ° C
Persyaratan situs instalasi Panel dinding sisi kiri dan kanan ruang uji harus tidak kurang dari 800mm dari dinding, dan jarak dari dinding depan ke dinding tidak boleh kurang dari 1000mm. Harap konfirmasi apakah peralatan dapat memasuki pintu atau lorong, lift, dll., Agar tidak mempengaruhi kemajuan proyek Anda.
Moda transportasi Transportasi seluruh mesin
