Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Metode kontrol: | PLC + PC | Saluran Uji: | 16 saluran |
|---|---|---|---|
| Arus Keluaran: | 0~800A | Rentang Pengukuran Suhu: | 0~200℃ |
| Bentuk gelombang keluaran: | gelombang sinus AC | Distorsi bentuk gelombang: | kurang dari 3% |
| Cahaya Tinggi: | Sistem Uji Kenaikan Suhu 800A,Peralatan Pengujian Kendaraan IEC 62196-1Ed,Peralatan Pengujian Kendaraan 16 Saluran |
||

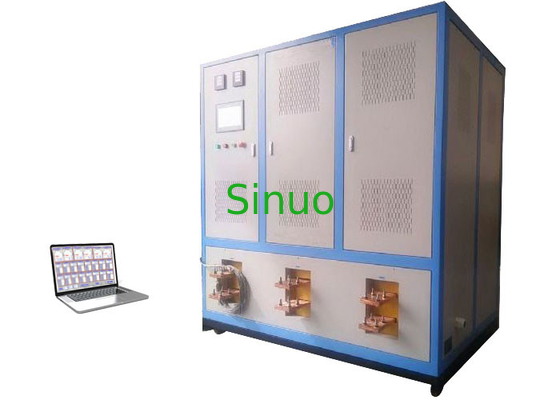

IEC 62196-1: Konektor Soket-outlet Kendaraan Listrik 800A 2020 Sistem Uji Kenaikan Suhu
800A 16 Saluran Konektor Kendaraan Listrik Sistem Uji Kenaikan Suhu IEC 62196-1
Informasi produk:
Perlengkapan uji yang digunakan untuk memverifikasi aksesori harus dikonstruksi sedemikian sehingga kenaikan suhu dalam penggunaan normal tidak berlebihan.
Ini digunakan untuk memeriksa kenaikan suhu colokan, stopkontak dan konektor kendaraan setelah melewati arus pengenal, kondisi pemanasan pada permukaan aksesori listrik ketika arus beban terhubung, dan apakah kenaikan suhu terminal memenuhi persyaratan standar.
Memberikan tegangan rendah ke sampel, dan kemudian kenaikan suhu dikumpulkan dalam jangka waktu tertentu, yang dibandingkan dengan persyaratan standar.
Sistem uji kenaikan suhu ini disyaratkan oleh IEC 62196-1Ed.4CDV 2020 klausul 24.1, tabel 10.
Parameter teknik:
1. Daya input: Catu daya sirkuit utama: AC 380 (1±10%) V catu daya lima kawat tiga fase.
2. Frekuensi daya: AC 50-60 (1±10%) Hz.
3. Level saat ini: level 0,5.
4. Arus keluaran dalam kisaran arus stabil: 0~800A dapat terus disesuaikan sesuka hati.Nilai pengaturan saat ini (tipe stepless) dapat diatur secara digital, sehingga perangkat catu daya arus konstan AC dapat secara terus menerus dan lancar menyesuaikan arus keluaran untuk memenuhi kebutuhan proyek pengujian yang berbeda.
5. Rentang stabilitas saat ini: +0～3％ (batas atas dan bawah dapat dipilih).
6. Akurasi arus konstan: pembacaan ±1.0%.
7. Bentuk gelombang keluaran: Gelombang sinus AC, distorsi bentuk gelombang kurang dari 3%.
* Sirkuit keluaran saat ini: 0~800A;1 unit dengan 2 sirkuit
*Jumlah saluran pengukuran suhu: 16 saluran;
* Rentang deteksi stabil: 0 ~ 200 (rentang uji suhu standar yang diperlukan)
Konfigurasi peralatan utama:
| Tidak.: | Nama | Spesifikasi |
| 1 | catu daya AC | Catu daya arus stabil AC fase tunggal 400A, 2 output 2 set |
| 2 | Batang tembaga standar |
30*5*2000mm, jumlah 12 pcs.
|
| 3 | Konektor lunak |
Tabung tembaga (ketebalan dinding 2mm) dan jalinan tembaga kaleng (φ0.2 mm) ditekan dengan dingin, dikalengkan di kedua ujungnya, toleransi bebas.Luas penampang 250 persegi, panjang 1000mm, jumlah 6 set. Garis untuk uji kenaikan suhu: 1,1.5,2,.5,4,6, persegi, masing-masing spesifikasi panjangnya 2 meter, masing-masing 2 buah;10,16,25,50,70, persegi, panjang masing-masing spesifikasi adalah 2 meter, jumlah masing-masing 2 buah;95.120.240 persegi, masing-masing spesifikasi panjangnya 1 meter, jumlahnya masing-masing 2 buah; |
| 4 | Sistem akuisisi suhu |
Sistem akuisisi suhu 16 saluran dengan 1 set sasis yang dapat dilepas, termasuk 16 termokopel berbentuk T yang diimpor dengan panjang 3m.
|
| 5 | Laptop |
Satu set, termasuk perangkat lunak pemantauan PC, 1 sistem wifi.
|
1. Dengan layar LCD sentuh warna yang sebenarnya, pengaturan dan pemantauan saat ini dapat diselesaikan pada layar sentuh, dengan antarmuka bahasa Inggris penuh, pengaturannya sederhana dan pengoperasiannya nyaman.
2. Dengan antarmuka interaksi manusia-komputer yang ramah, ia menyediakan banyak fungsi alarm dan diagnosis.Unit kontrol utama memilih pengontrol yang dapat diprogram (PLC), yang dapat secara otomatis menyesuaikan beberapa arus beban pada saat yang sama untuk mencapai pemantauan komprehensif dan kontrol loop tertutup, dan tingkat otomatisasi tinggi.
3. Perangkat lunak kontrol program cerdas, keandalan tinggi, kemampuan anti-interferensi yang kuat, dengan kontrol logika digital, kontrol gerak, kontrol proses loop tertutup, pemrosesan data, jaringan komunikasi dan fungsi lainnya, pengumpulan, tampilan, dan kontrol data terkini.Menyediakan antarmuka komunikasi nirkabel (WIFI), dan dapat mewujudkan fungsi komunikasi nirkabel dengan pemantauan PC latar belakang, mewujudkan pengaturan terpusat dan kontrol otomatis arus uji setiap loop, dan humanisasi lebih kuat.
4. Menggunakan sensor tegangan dan arus cerdas yang mendukung teknologi fieldbus untuk mewujudkan digitalisasi penuh transmisi data, meningkatkan akurasi data, dan keandalan produk.
5. Dengan kompensasi titik nol dan fungsi kalibrasi otomatis koreksi arus, ini dapat menghasilkan koefisien koreksi multi-segmen dalam kisaran perangkat yang dapat disesuaikan untuk memastikan stabilitas peralatan catu daya arus konstan AC.
6. Fungsi perlindungan: dengan urutan fase terbalik, fungsi perlindungan arus berlebih, tidak memungkinkan beban.Perlindungan perangkat pengatur tegangan AC harus mengadopsi perlindungan ganda dari kontrol perlindungan otomatis komputer dan sakelar batas gerak mikro mekanis untuk memastikan pengoperasian normal peralatan catu daya arus konstan AC dan memastikan keamanan dan keandalan produk.
7. Stabilitas arus uji tidak terpengaruh oleh lingkungan pengujian eksternal, dan arus keluaran selalu dijaga dalam kisaran akurasi yang ditetapkan selama pengujian.
8. Menggunakan pendingin udara cerdas, operasi lama pada arus pengenal, kenaikan suhu perangkat sirkuit utama tidak melebihi standar masing-masing.
9. Setiap perangkat level arus dapat digunakan sebagai sumber daya saja atau beberapa arus dapat digunakan secara paralel dalam kombinasi apa pun, dan arus total harus memenuhi persyaratan uji kenaikan suhu.
Antarmuka Perangkat Lunak untuk Referensi
