Plug Socket Switch Life Pengujian Sistem 3 Stasiun Sinkron IEC 60669-1

IEC60669-1 3 Stasiun Sinkron Beralih Sistem Pengujian Kehidupan

Gambaran umum sistem:

Sistem pengujian ini memenuhi persyaratan IEC60669-1 klausul 18 dan 19, IEC 60884-1: 2013 klausul 20, 21, gambar 16, IEC 61058-1, IEC60065: 2014 klausul14.7 dan klausul 15.1, dll.

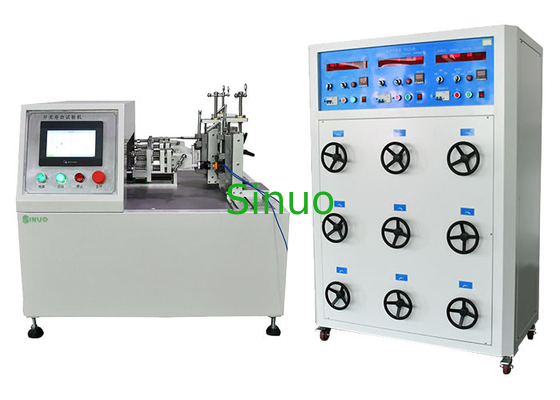

Sistem pengujian terdiri dari satu peralatan penguji penyisipan & penarikan dan satu kabinet beban 3 stasiun.Peralatan uji penyisipan dan penarikan bekerja sama dengan kabinet beban, dapat mencapai uji kemampuan pembuatan dan pemutusan dan uji ketahanan operasi normal dari colokan, soket, dan sakelar untuk rumah tangga dan instalasi listrik tetap serupa.Tujuan pengujian adalah untuk melihat apakah sakelar atau colokan dan soket dapat menahan kerusakan mekanis atau kegagalan kelelahan listrik selama operasi normal.Apakah adhesi kontak terjadi atau ada fenomena stasiun on (off) untuk waktu yang lama, yang merupakan kriteria untuk menilai sampel mengalami kerusakan atau tidak.

Sistem pengujian memiliki 3 stasiun sinkron, yang dapat menguji sakelar linier, steker dan soket-soket secara sinkron, itu akan otomatis berhenti dan alarm jika salah satu stasiun berjalan tidak normal, dan stasiun lain tetap berjalan normal.Sistem ini cocok untuk arus beban kurang dari 25A steker, soket, sakelar tombol tekan, sakelar sakelar, sakelar rocker.

Parameter teknik:

Tidak.	Barang	Parameter
1	Kekuasaan	220V ± 10V, 50Hz (atau sesuai dengan persyaratan catu daya lokal klien)
2	Stasiun	3 stasiun sinkron
3	Antarmuka operasi	Layar sentuh LCD berwarna 7 inci
4	Mode berkendara	Motor servo + sekrup bola
5	Sistem pengaturan	Sistem kontrol PLC
6	Waktu tes	0 ～ 999999 kali, dapat diatur sebelumnya
7	Waktu konduksi	0 ～ 99.9s, dapat diatur sebelumnya
8	Tutup waktu	0 ～ 99.9s, dapat diatur sebelumnya
9	Tes pukulan	Linear: 0 ～ 100mm, dapat diatur sebelumnya
10	Uji kecepatan	Linear: 0 ～ 200mm / s, dapat diatur sebelumnya
11	Tegangan beban	0 ～ 300V
12	Arus beban	0 ～ 30A
13	Faktor kekuatan	0,3 ～ 0,98
14	Jenis Beban	Resistif, induktif, kapasitif tiga-dalam-satu, dapat dialihkan
15	Beban Kapasitif	70uf, 140uf, 7.3uf dapat dialihkan
16	Tekanan atmosfir	80 ～ 106kpa
17	Suhu lingkungan	5 ～ 40 ° C
18	Kelembaban relatif	(20 ～ 90)% RH
19	Gunakan lingkungan	Tidak memerlukan guncangan hebat, tidak ada getaran, tidak ada interferensi elektromagnetik, tidak ada debu, tidak ada bahan peledak, tidak ada gas korosif, membutuhkan tempat pembuangan panas yang baik
