Standar Terapan: | IEC62196-1, IEC60309-1 | Modus Berkendara: | Penggerak motor servo |
---|---|---|---|
Stroke Linier: | 0-100mm | Waktu Konduksi: | 0-99.9s |
Frekuensi Tes: | 0-10 siklus/menit | Kecepatan Penyisipan dan Pemisahan: | 0-0,85m/s dapat diatur sebelumnya |
Cahaya Tinggi: | Mesin Uji Kapasitas Pemutusan Steker Kendaraan,Mesin Uji Kapasitas Pemutusan Steker IEC 62196 |

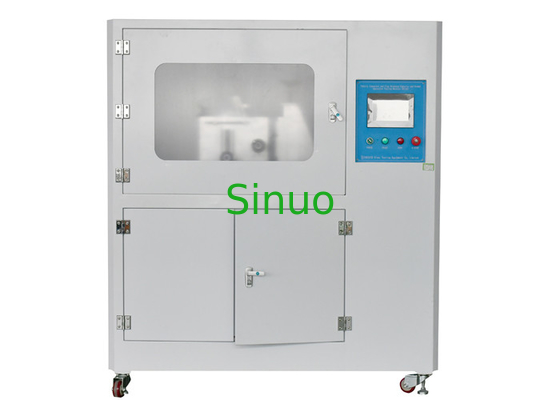

IEC62196-1 Steker Kendaraan Listrik Dan Penguji Kapasitas Pemutusan Konektor
Informasi produk:
Peralatan uji digunakan untuk memverifikasi apakah aksesori listrik seperti antarmuka pengisian daya kendaraan listrik, colokan industri, stopkontak dan skrup dapat menahan tekanan mekanis, listrik, dan termal yang terjadi selama pengoperasian normal tanpa keausan berlebihan atau efek berbahaya lainnya.
Motor servo menggerakkan mekanisme untuk membuat sampel uji mengulangi tindakan penyisipan dan penarikan.Beban eksternal dapat digunakan untuk uji kapasitas putus.Waktu hidup / mati, kecepatan uji, pukulan, dan sudut semuanya dapat diatur di layar sentuh.
Standar & klausa yang diterapkan:
IEC62196-1: 2014 “Plug, stopkontak, konektor kendaraan dan saluran masuk kendaraan–Pengisian konduktif kendaraan listrik-Bagian1: Persyaratan umum” pasal 22 dan pasal 23
IEC60309-1: 2012 “Plug, soket-outlet dan skrup untuk keperluan industri–Bagian1: Persyaratan umum” klausul 20 dan klausa 21
Struktur:
Ini mengadopsi bingkai integral, digerakkan oleh motor servo, sekrup bola presisi dan timing belt, dengan layar sentuh berwarna untuk operasi manusiawi dan tampilan digital yang kuat, dan PLC untuk kontrol cerdas, mengadopsi penjepit tiga sumbu yang dapat disesuaikan untuk mengisi uji rentang hidup antarmuka.
Parameter teknik:
Stasiun Uji | Tunggal, dapat disesuaikan |
Metode Kontrol Listrik | Kontrol terintegrasi cerdas PLC, dengan layar sentuh berwarna yang dimanusiakan |
Modus Berkendara | Penggerak motor servo |
Metode Penjepitan Sampel | Penjepitan mekanis, posisi titik penjepit dapat disesuaikan di sepanjang perlengkapan 3-sumbu |
Stroke Linier | 0-100mm, dapat diatur sebelumnya (jarak antara steker uji dan soket uji≥ 50mm) |
Waktu Konduksi | 0-99.9s, dapat diatur sebelumnya (kontak listrik harus dipertahankan tidak lebih dari 4s, tidak kurang dari 2s) |
Kecepatan Penyisipan dan Pemisahan | 0-0.85m/s dapat diatur, default(0.8±0.1)m/s |
Siklus Tes | 0~999999 siklus, dapat diatur sebelumnya (Sebuah langkah adalah penyisipan atau penarikan steker atau konektor kendaraan dengan aksesori pasangannya. Sebuah siklus terdiri dari dua langkah, satu untuk penyisipan dan satu untuk penarikan.) |
Frekuensi Tes | 0-10 siklus/menit, dapat disetel (3.75 siklus/menit = 7,5 stoke/menit) |
Daya Beban | Eksternal, memberikan tegangan, arus, dan faktor daya standar yang diperlukan, harus disiapkan oleh pengguna |
Kabinet Beban Opsional | Catatan: hanya dengan kabinet beban AC, 0-70A, tegangan 0-300V |
Isi Tes |
Uji kapasitas pemutusan antarmuka alat coupler/pengisian daya Alat coupler / antarmuka pengisian daya uji kehidupan operasi normal |
Fungsi Deteksi | Alarm sirkuit terbuka dapat direalisasikan selama pengujian di bawah beban, dan siklus dapat direkam secara real time. |
Perlindungan Keamanan | Perlindungan tanah, perlindungan hubung singkat |
Dimensi & Berat Peralatan | W1000*D750*H1200mm, seluruh mesin sekitar 150Kg |
Sumber Daya listrik | Fase tunggal AC220V±10%, 50/60Hz, 10A |
