IEC62552 Pintu Kulkas Otomatis Buka Dan Tutup Mesin Uji

IEC62552 Pintu Kulkas Otomatis Buka Dan Tutup Mesin Uji

Standar:

Mesin uji buka dan tutup pintu kulkas otomatis sepenuhnya dirancang dan diproduksi sesuai dengan IEC62552:2015 dan persyaratan khusus pelanggan.Ini digunakan untuk uji ketahanan pintu vertikal freezer vertikal, dan juga digunakan bersama dengan uji kinerja efisiensi energi lemari es.Tindakan membuka dan menutup pintu adalah peralatan pengujian yang sepenuhnya otomatis, cocok untuk lembaga pengujian dan sertifikasi, laboratorium pabrik, dan departemen pengujian lainnya.

Peralatan ini mengadopsi kontrol cerdas PLC yang matang, dilengkapi dengan aktuator aksi yang dapat disesuaikan posisi, dan struktur cangkir hisap untuk menyerap permukaan lemari es.Pada saat yang sama, dilengkapi dengan layar sentuh LCD berwarna sebagai standar, yang dapat mengatur sebelumnya sudut uji, kecepatan, dan waktu buka dan tutup pintu, sehingga benar-benar mensimulasikan pembukaan dan penutupan manual.Pintu lemari es memiliki metode kontrol yang cerdas, dan satu mesin dapat digunakan untuk berbagai tujuan.

Parameter Teknis

1. Tindakan pembukaan pintu: Dorong lengan mekanis melalui motor servo, tarik tali lembut untuk mendorong pintu yang dihisap oleh cangkir hisap untuk membuka secara terkendali dari 0 ° hingga 5 ~ 15 °, dan kemudian proses pergerakan bebas pintu untuk mencapai sudut yang diinginkan.
2. Tindakan penutupan pintu: Lengan mekanis digerakkan oleh motor servo, sehingga roda penekan mendorong pintu untuk menutup dari 45° hingga 40~35° secara terkendali, diikuti dengan gerakan bebas pintu hingga tertutup.
3. Setiap tindakan membuka dan menutup pintu adalah satu siklus.
4. Aksi ayunan pintu 50N: Pertama, pintu lemari es dibuka hingga 90 ° (batas mekanis diatur di bagian dalam pintu lemari es), cangkir hisap diserap pada lapisan luar lemari es terjauh dari engsel, dan salah satu ujung cangkir hisap terhubung dengan berat dengan tali kawat, dan berat diangkat melalui silinder.Dengan cara ini, gaya 50N diterapkan ke pintu, sehingga pintu dipaksa berayun dari 90° ke sudut maksimum.Kemudian gunakan lengan ayun pintu untuk mengembalikan pintu ke batas 90°, dan ulangi benturan 10.000 kali.

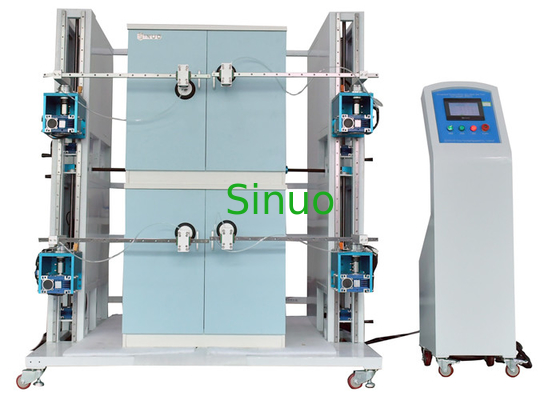

5. Struktur mesin uji: Seperti yang ditunjukkan pada gambar di bawah, struktur rangka keseluruhan diadopsi, dan sampel ditempatkan di pelat bawah peralatan, sehingga gerakan relatif adalah tekanan internal dan guncangan peralatan berkurang.Ada dua struktur kolom kiri dan kanan yang dipasang di pelat bawah, setiap kolom berisi 2 set mekanisme buka dan tutup pintu seperti yang ditunjukkan pada Gambar 1, yang dapat memenuhi pengujian hingga empat lemari es;sampel seperti yang ditunjukkan pada Gambar 2.

Gambar 2
