Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Standar: | IEC62552:2015 | Modus Berkendara: | Silinder |
|---|---|---|---|
| Proyek uji: | Uji ketahanan sakelar laci | Operasi: | Layar sentuh Weinview 7” |
| Ukuran: | Dapat disesuaikan | Rentang sampel: | WDH=(0.4~1.0m)×(0.4~1.0m)×(0.6~2.0m) |
| Jaminan: | 1 tahun | Kontrol Listrik: | Kontrol cerdas Mitsubishi PLC |
| Waktu buka-tutup: | disesuaikan dari 0-999999 | kolom: | Tiga set silinder penggerak atas dan bawah |
| Cahaya Tinggi: | Mesin Uji Dorong Dan Tarik IEC 62552,Mesin Uji Dorong Dan Tarik Laci |
||
IEC 62552 Mesin Uji Dorong Dan Tarik Laci Kulkas Otomatis
Standar:
Mesin uji tarik-tarik laci dirancang dan diproduksi sesuai dengan IEC62552: 2015 dan persyaratan khusus.
Peralatan ini mengadopsi teknologi kontrol cerdas PLC yang matang, dilengkapi dengan aktuator aksi yang dapat disesuaikan posisi, dan struktur cangkir hisap untuk menyerap permukaan lemari es.Pada saat yang sama, dilengkapi dengan layar sentuh LCD berwarna sebagai standar, yang dapat mengatur sebelumnya jumlah tes, waktu membuka dan menutup laci, dan frekuensi pengujian, sehingga benar-benar mensimulasikan pembukaan dan penutupan manual. penutupan lemari es.Tutup laci lemari es untuk mendapatkan kontrol cerdas, dan satu mesin dapat digunakan untuk berbagai tujuan.
Ini digunakan untuk uji daya tahan laci freezer vertikal, dan juga digunakan untuk bekerja sama dengan uji kinerja efisiensi energi lemari es untuk membuka dan menutup pintu.Ini adalah peralatan pengujian otomatis sepenuhnya, cocok untuk lembaga pengujian dan sertifikasi, laboratorium pabrik, dan departemen pengujian lainnya.
Parameter teknis
| Tidak. | Proyek | Isi |
| 1 | Sumber daya masukan | AC220V 50HZ, 5kW |
| 2 | Kontrol listrik | Kontrol cerdas Mitsubishi PLC |
| 3 | Antarmuka operasi | Weinview operasi layar sentuh antarmuka manusia-mesin berwarna 7 inci |
| 4 | Modus mengemudi | silinder |
| 5 | Rentang sampel | WDH=(0.4~1.0m)×(0.4~1.0m)×(0.6~2.0m) |
| 6 | Proyek uji | Uji ketahanan sakelar laci |
| 7 | Stasiun uji | 1 stasiun, dapat menguji lemari es (hingga 3 laci dapat diuji secara bersamaan) |
| 8 | Kolom | Tiga set silinder penggerak atas dan bawah dibangun ke dalam kolom, dan ketinggian silinder penggerak dapat disesuaikan agar sesuai dengan posisi laci dorong-tarik |
| 9 | Manipulator | 3 set, cangkir hisap yang cocok dapat disesuaikan ke atas, bawah, kiri, kanan, depan dan belakang dalam berbagai arah, cocok untuk produk laci lemari es dengan ketinggian dan lebar yang berbeda; |
| 10 | cangkir hisap | Cangkir hisap, adsorpsi terus menerus dan stabil, 3 set |
| 11 | Waktu buka-tutup | Pengaturan layar sentuh, dapat disesuaikan dari 0-999999, shutdown otomatis setelah waktu kedatangan |
| 12 | Stroke ekstensi laci | 0-500mm |
| 13 | Tingkat ekstensi laci | 3-10 kali / menit, pengaturan layar sentuh, dapat disesuaikan |
| 14 | Tahan waktu | Pengaturan layar sentuh, dapat disesuaikan dari 0-9999.9S |
| 15 | Struktur pemosisian | 1 set, memperbaiki sisi dan belakang kulkas |
| 16 | Bingkai | Agar sesuai dengan rentang spesimen maksimum, spesimen dipasang di pelat bawah rak |
| 17 | Fungsi memori kegagalan daya | Sistem memiliki fungsi kegagalan daya dan memori kegagalan daya, yang dapat terus mengakumulasi tindakan parameter dan waktu sebelum kegagalan daya. |
| 18 | Perlindungan | Berhenti darurat, kebocoran, korsleting, kelebihan beban dan perlindungan keselamatan lainnya |
| 19 | Dimensi | Rak: lebar 1200* kedalaman 1200* tinggi 1400mm, sekitar 150kg |
Pengenalan Unit Peralatan Uji
Desain sistem didasarkan pada prinsip modularisasi, dan dirancang dan diproduksi secara ketat sesuai dengan persyaratan standar, dan pada saat yang sama, desain dan komponen standar digunakan sebanyak mungkin.Memastikan bahwa sistem memiliki kinerja dan dukungan teknis yang optimal.
Penggunaan penggerak silinder memastikan keandalan yang tinggi dan masa pakai yang sangat lama dari seluruh sistem.
Seluruh sistem memiliki fungsi yang jelas, struktur kompak, penampilan cantik dan tata letak yang wajar, yang nyaman untuk pemeliharaan dan perawatan harian.
Desain dan pembuatan peralatan memenuhi persyaratan teknis umum dari pelanggan untuk peralatan tersebut.
Sistem kontrol elektronik cerdas
Tujuan, prinsip dan struktur peralatan
Prinsip peralatan: Dorong manipulator melalui silinder udara, tarik tali lembut untuk mendorong laci ditutup oleh cangkir hisap ke batas maksimum, kemudian silinder udara mendorong roda penekan untuk menutup laci, dan setiap tarikan dan dorong laci adalah sebuah siklus.

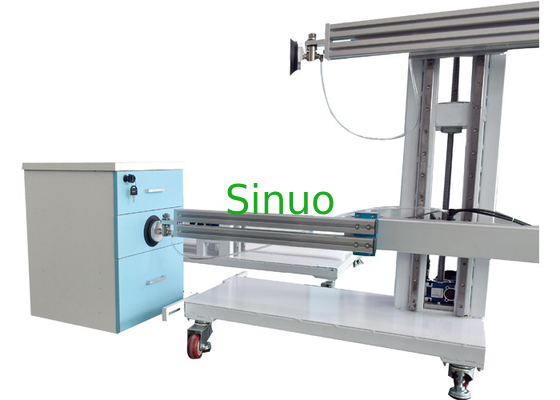

Struktur mesin uji: seperti yang ditunjukkan pada gambar di bawah, struktur rangka keseluruhan diadopsi, dan sampel ditempatkan di pelat bawah peralatan, sehingga gerakan relatif adalah tekanan internal dan guncangan peralatan berkurang.Struktur tipe kolom dipasang pada pelat bawah, dan kolom tersebut berisi 3 set mekanisme tarik-tarik laci, seperti yang ditunjukkan pada Gambar 1 di bawah, yang dapat memenuhi pengujian hingga 3 laci.
Pengenalan Unit Peralatan Uji
Desain sistem didasarkan pada prinsip modularisasi, dan dirancang dan diproduksi secara ketat sesuai dengan persyaratan standar, dan pada saat yang sama, desain dan komponen standar digunakan sebanyak mungkin.Memastikan bahwa sistem memiliki kinerja dan dukungan teknis yang optimal.
Penggunaan penggerak silinder memastikan keandalan yang tinggi dan masa pakai yang sangat lama dari seluruh sistem.
Seluruh sistem memiliki fungsi yang jelas, struktur kompak, penampilan cantik dan tata letak yang wajar, yang nyaman untuk pemeliharaan dan perawatan harian.
Desain dan pembuatan peralatan memenuhi persyaratan teknis umum dari pelanggan untuk peralatan tersebut.
Tabel Konfigurasi Utama
| Jenis | Nama | Model | jumlah | Satuan | Merek | Komentar |
| Sistem kontrol elektronik | Pengontrol layar sentuh | tampilan wein | 1 | MENGATUR | Korea | |
| PLC | Mitsubishi | 1 | MENGATUR | Jepang | ||
| Pemutus sirkuit perlindungan kebocoran | 63A | 1 | komputer | Chint | ||
| Buka dan tutup, tombol, lampu | 22mm | Beberapa | komputer | Chint | ||
| Menyampaikan | 2J,4J | Beberapa | MENGATUR | omron | ||
| Relai keadaan padat | A-48D | Beberapa | MENGATUR | ABB | ||
| Katup elektromagnetik | 2108 | Beberapa | MENGATUR | Airtec | ||
|
Struktur
|
Motor servo | 75B30CB-A331Z | 4 | MENGATUR | inovasi | |
| Menyetir | SV660 | 4 | MENGATUR | inovasi | ||
| Peredam | 50/30 | 4 | MENGATUR | Lokal | ||
| Fitting | / | 4 | MENGATUR | |||
| Bingkai | / | 1 | MENGATUR | |||
| Perangkat lunak | Program | / | 1 | MENGATUR |
