Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
Standar Terapan: | IEC 61032 dan lain-lain. | Gambar Terapan: | Gambar 2 |
---|---|---|---|
Bahan penyekat: | Nilon | bahan penyelidikan: | Besi tahan karat |
memaksa: | Dapat Disesuaikan | Tambahan: | Benang M6 dan klip pisang |
Nama merek: | Sinuo | waktu garansi: | Satu tahun |
Cahaya Tinggi: | Gambar 2 Probe Bersendi,Kandang Orang Melindungi Probe Bersendi |
IEC 61032 Gambar 2 Probe Bersendi Untuk Peralatan Dan Kandang Orang Melindungi
Informasi produk:
Probe uji gabungan dari gambar V.2 sesuai dengan banyak standar seperti IEC 61032 gambar 2, yang disyaratkan oleh IEC 62368-1:2018 klausa 5.3.2, 8.5.4.3, V.1.2 dan gambar V.2, IEC60884-1 :2013 klausul 10.1, 16.2, IEC 60669-1: 2017 Klausul 10.1 &13.3.3 &20.1 &21.1, dll.
Parameter Teknis:
1. Dimensi dibuat sesuai dengan IEC 61032 gambar 2.
2. Bahan probe jari: stainless steel.
3. Bahan penyekat dan pegangan: nilon.
4. Ujung pegangan dengan lubang ulir M6, yang digunakan untuk menghubungkan dengan pengukur gaya untuk mencapai nilai gaya yang diperlukan.
5. Dilengkapi dengan kabel, yang digunakan untuk menghubungkan dengan perangkat percobaan probe anti-guncangan untuk memverifikasi apakah penutup alat terhadap sengatan listrik.
Parameter / Model | SN2210-2 |
SN2210-2A (Opsional) |
SN2210-2B (Opsional) |
SN2210-2T (Opsional) |
Standar Terapan |
IEC 62368-1 gambar V.2 |
IEC60335-1 | IEC60335-2-14 | IEC60529 |
Nama | Jari uji standar | Jari uji penyekat melingkar | Jari uji penyekat besar | Jari uji standar dengan kekuatan |
1 | 30±0.2 | 30±0.2 | 30±0.2 | 30±0.2 |
2 | 60±0.2 | 60±0.2 | 60±0.2 | 60±0.2 |
3 | 80±0.2 | 80±0.2 | 100±0.2 | 80±0.2 |
4 | 180±0.2 | 180±0.2 | ---- | 180±0.2 |
5 | R2±0,05 | R2±0,05 | R2±0,05 | R2±0,05 |
6 | S4 ± 0,05 | S4 ± 0,05 | S4 ± 0,05 | S4 ± 0,05 |
7 | 37Hai0 -10' | 37Hai0 -10' | 37Hai0 -10' | 37Hai0 -10' |
8 | 14Hai0 -10' | 14Hai0 -10' | 14Hai0 -10' | 14Hai0 -10' |
9 | 12 0 -0,05 | 12 0 -0,05 | 12 0 -0,05 | 12 0 -0,05 |
10 | 50 | 50 | ---- | 50 |
11 | 20±0.2 | ---- | ---- | 20±0.2 |
12 | 75±0.2 | 75±0.2 | 125±0.2 | 75±0.2 |
13 | 5±0,5 | 5±0,5 | ---- | 5±0,5 |
14 | ---- | ---- | ---- | kekuatan 10-30N |
1. Bagian sambungan B probe jari uji tidak dapat disentuh dengan bagian aktif, atau tidak dapat dekat dengan bagian berbahaya, dan penyekat 50mm-20mm tidak dapat masuk.
2. Pengujian pencegahan dari bagian berbahaya memerlukan probe uji B dengan daya dorong 10N±3N.Umumnya, perlu bekerja dengan pengukur gaya.Harap masukkan konektor pengukur gaya ke dalam lubang ulir M6 di ujung pegangan.

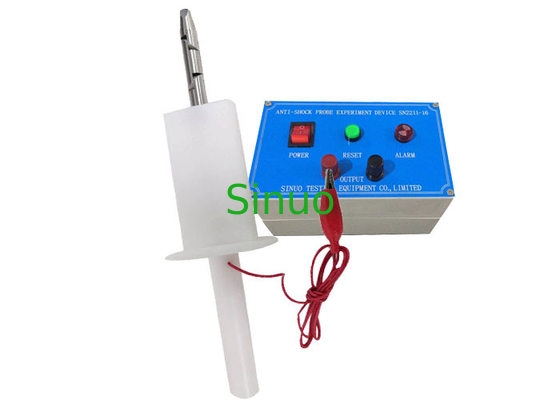

3. Untuk memverifikasi apakah BAGIAN LANGSUNG disentuh, perlu bekerja dengan perangkat eksperimen probe anti-guncangan: terhubung ke perangkat eksperimen probe anti-guncangan (40V-50V), kemudian operator memproses tes sesuai dengan standar relatif, buzzer berdering berarti sengatan listrik diminta.Silakan lihat gambar berikut:
1. Harap jangan merusak bentuk alat (seperti tergores, tertekuk, dll.).
2. Dicegah dari lingkungan debu dan kelembaban, untuk menghindari oksidasi yang mempengaruhi akurasi dimensi.
3. Hati-hati terhadap sengatan listrik.
