Gaya dorong sinusoidal: | 2940N (300kg.f) | Daya dorong dampak: | 5880N(600kg.f) |
---|---|---|---|
Rentang frekuensi: | DG~3500Hz | Perpindahan Kontinu: | 20mm |
Perpindahan dampak: | 25mm | kecepatan maksimum: | 1,8m/dtk |
Akselerasi maksimum: | 981m/s2 | Diameter dinamis: | 150mm |
Cahaya Tinggi: | Bangku Uji Dampak Getaran Baterai,Bangku Uji Dampak IEC 62133-1 |

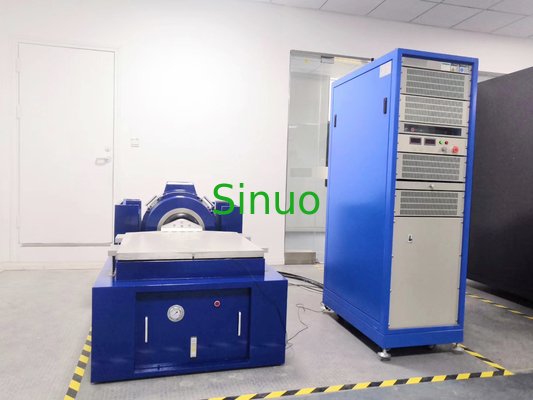

IEC 62133-1 Bangku Uji Dampak Getaran Baterai Dengan Kipas Peredam Kebisingan
Ringkasan:
Sistem getaran ini sesuai dengan IEC 60068-2-6, yang disyaratkan oleh IEC 62133-1:2017 klausa 7.2.2, IEC 62133-2:2017 klausa 7.3.8.1,dll.
1. Struktur sirkuit magnetik ganda mengelilingi, dibandingkan dengan sirkuit magnetik tunggal, kekuatan medan magnet lebih kuat, badan platform lebih kecil, dan kebocoran fluks magnet lebih kecil.
2. Kumparan bergerak bebas kerangka: Karena penghapusan kumparan kumparan bergerak, sistem aktifnya ringan, akselerasi tanpa beban tinggi, dan frekuensi getaran alami orde pertama dari kumparan bergerak tinggi, sehingga distorsi bentuk gelombang full-band menjadi kecil dan disipasi panas kumparan bergerak baik.
3. Perangkat suspensi: sistem suspensi lengan rol dan panduan bantalan linier, sehingga kinerja panduan meja getaran baik, dengan kapasitas beban anti-ketidakseimbangan yang baik.
4. Dukungan pegas udara dengan kekakuan dinamis kecil dan kekakuan statis besar dipilih untuk memiliki daya dukung yang kuat dan karakteristik frekuensi rendah yang baik.
5. Getaran trunnion: getaran vertikal dapat menyelamatkan fondasi khusus.
6. Kipas kebisingan rendah berpendingin udara khusus mengadopsi desain saluran udara baru untuk meningkatkan efek pendinginan.
Parameter teknik:
Pembangkit getaran | |
Gaya dorong sinusoidal | 2940N (300kg.f) |
Dorongan acak | 2940N (300kg.f) |
Daya dorong dampak | 5880N (600kg.f) |
Rentang frekuensi | DG~3500Hz |
Perpindahan terus menerus | 20mm |
Perpindahan benturan (perpindahan maksimum) | 25mm |
Kecepatan maksimum | 1,8m/dtk |
Akselerasi maksimum | 981m/dtk2 (100g) (Tanpa beban) |
Diameter dinamis | 150mm |
Frekuensi resonansi orde pertama | 2900 Hz±5% |
Momen eksentrik yang diizinkan | 2500N·cm |
Massa ekuivalen dari bagian yang bergerak | 3kg |
Muat titik koneksi | 13 |
Ukuran sekrup meja (standar) | M8 |
Tata letak sekrup meja (diameter, Yuan Zhou) | 13-M8 Kedalaman 16mm |
Frekuensi isolasi getaran aksial | 3Hz |
Muatan maksimum | 120kg |
Kebocoran fluks magnet | 1mT |
Suhu sekitar | 0~40℃ |
Ukuran | 1600mm × 800mm × 700mm |
Bobot | 1100kg |
Keluaran penguat daya | 3kVA |
Sinyal untuk rasio kebisingan | 65dB |
Sistem keamanan |
|
Tegangan keluaran terukur | 100Vrms |
Arus keluaran | Dengan langkah 150A, maksimal bisa sampai 6000A |
Impedansi masukan | 15kΩ |
Tegangan sinyal masukan | 1.5Rms |
Efisiensi penguat daya | 92% |
Distorsi harmonik (beban resistansi) | 1.0% |
Kesalahan pengukuran tegangan keluaran | 5% |
Kesalahan pengukuran arus keluaran | 5% |
Faktor puncak arus keluaran | 3 |
stabilitas DC | Nol drift pada output kurang dari 30mv/8h |
Rentang frekuensi | 1-3500Hz: ± 3dB Penguatan frekuensi sedang: 80 |
Efisiensi konversi DC/AC | 92% |
Muat properti | Resistif, kapasitif, sewenang-wenang secara emosional |
Ketidakseimbangan aliran paralel | 2,8% |
Waktu rata-rata waktu kerja bebas (MTBF) | 3500 jam |
Mode pendinginan | Pendinginan udara paksa |
Kekuasaan | AC 3fase 380V ± 10%, 60Hz |
Ukuran | 600mm × 620mm × 1600mm |
Bobot | 580kg |
Kipas pendingin dengan knalpot | |
Kekuatan kipas | 0.75kW |
Volume udara | 0.1m3/s |
Diameter saluran | 125mm |
Panjang saluran | 4m |
tekanan angin | 1kpa |
Ukuran | 500mm × 520mm × 650mm |
Bobot | 30kg |
Slide ekstensi horizontal | |
Ukuran platform | 500 × 500mm |
Massa setara (bantalan beban maksimum) | 28kg |
Frekuensi batas atas | Sinus 2000Hz, 2000HZ acak |
Bahan | Paduan aluminium magnesium |
Tabel Ekspansi Vertikal | |
Ukuran platform | 500mm × 500mm |
Massa setara (bantalan beban maksimum) | 28kg |
Frekuensi batas atas | Sinus 1500Hz, 2000HZ acak |
Bahan | Paduan aluminium magnesium |
Sistem uji getaran terdiri dari Generator getaran horizontal satu bagian / Meja yang diperluas secara vertikal / Kipas pendingin dengan muffler / Penguat daya switching digital / alat pengukur kontrol getaran.Selain itu, sesuai dengan ukuran benda uji pengguna, itu perlu disesuaikan atau dicocokkan dengan meja ekspansi vertikal dan dapat dikombinasikan dengan kotak uji lingkungan untuk membentuk peralatan uji lingkungan yang terintegrasi.
