Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
Gaya dorong sinusoidal: | 2940N (300kg.f) | Daya dorong dampak: | 5880N(600kg.f) |
---|---|---|---|
Rentang frekuensi: | DG~3500Hz | Perpindahan Kontinu: | 20mm |
Perpindahan dampak: | 25mm | kecepatan maksimum: | 1,8m/dtk |
Akselerasi maksimum: | 981m/s2 | Diameter dinamis: | 150mm |
Cahaya Tinggi: | Bangku Uji Dampak Getaran Baterai,Bangku Uji Dampak Baterai 3500Hz |

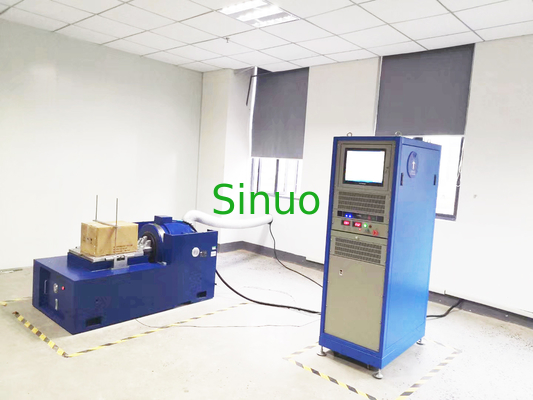

IEC 62133-1 Bangku Uji Dampak Getaran Baterai Dengan Fungsi Cetak
Ringkasan:
Sistem getaran ini sesuai dengan IEC 60068-2-6, yang disyaratkan oleh IEC 62133-1:2017 klausa 7.2.2, IEC 62133-2:2017 klausa 7.3.8.1,dll.
Parameter teknik:
Pembangkit getaran | |
Gaya dorong sinusoidal | 2940N (300kg.f) |
Dorongan acak | 2940N (300kg.f) |
Daya dorong dampak | 5880N (600kg.f) |
Rentang frekuensi | DG~3500Hz |
Perpindahan terus menerus | 20mm |
Perpindahan benturan (perpindahan maksimum) | 25mm |
Kecepatan maksimum | 1,8m/dtk |
Akselerasi maksimum | 981m/dtk2 (100g) (Tanpa beban) |
Diameter dinamis | 150mm |
Frekuensi resonansi orde pertama | 2900 Hz±5% |
Momen eksentrik yang diizinkan | 2500N·cm |
Massa ekuivalen dari bagian yang bergerak | 3kg |
Muat titik koneksi | 13 |
Ukuran sekrup meja (standar) | M8 |
Tata letak sekrup meja (diameter, Yuan Zhou) | 13-M8 Kedalaman 16mm |
Frekuensi isolasi getaran aksial | 3Hz |
Muatan maksimum | 120kg |
Kebocoran fluks magnet | 1mT |
Suhu sekitar | 0~40℃ |
Ukuran | 1600mm × 800mm × 700mm |
Bobot | 1100kg |
Keluaran penguat daya | 3kVA |
Sinyal untuk rasio kebisingan | 65dB |
Sistem keamanan |
|
Tegangan keluaran terukur | 100Vrms |
Arus keluaran | Dengan langkah 150A, maksimal bisa sampai 6000A |
Impedansi masukan | 15kΩ |
Tegangan sinyal masukan | 1.5Rms |
Efisiensi penguat daya | 92% |
Distorsi harmonik (beban resistansi) | 1.0% |
Kesalahan pengukuran tegangan keluaran | 5% |
Kesalahan pengukuran arus keluaran | 5% |
Faktor puncak arus keluaran | 3 |
stabilitas DC | Nol drift pada output kurang dari 30mv/8h |
Rentang frekuensi | 1-3500Hz: ± 3dB Penguatan frekuensi sedang: 80 |
Efisiensi konversi DC/AC | 92% |
Muat properti | Resistif, kapasitif, sewenang-wenang secara emosional |
Ketidakseimbangan aliran paralel | 2,8% |
Waktu rata-rata waktu kerja bebas (MTBF) | 3500 jam |
Mode pendinginan | Pendinginan udara paksa |
Kekuasaan | AC 3fase 380V ± 10%, 60Hz |
Ukuran | 600mm × 620mm × 1600mm |
Bobot | 580kg |
Kipas pendingin dengan knalpot | |
Kekuatan kipas | 0.75kW |
Volume udara | 0.1m3/s |
Diameter saluran | 125mm |
Panjang saluran | 4m |
tekanan angin | 1kpa |
Ukuran | 500mm × 520mm × 650mm |
Bobot | 30kg |
Slide ekstensi horizontal | |
Ukuran platform | 500 × 500mm |
Massa setara (bantalan beban maksimum) | 28kg |
Frekuensi batas atas | Sinus 2000Hz, 2000HZ acak |
Bahan | Paduan aluminium magnesium |
Tabel Ekspansi Vertikal | |
Ukuran platform | 500mm × 500mm |
Massa setara (bantalan beban maksimum) | 28kg |
Frekuensi batas atas | Sinus 1500Hz, 2000HZ acak |
Bahan | Paduan aluminium magnesium |
Ikhtisar Penguat Daya Saklar Digital:
1. Pengguna dapat memeriksa status kerja setiap modul dan sistem kapan saja.Jika modul daya gagal, modul tersebut dapat dilepas secara manual.
2. Dengan perangkat kompensasi faktor daya, faktor daya seluruh penguat daya hingga 92%, sehingga kapasitas jaringan listrik dapat dimanfaatkan sepenuhnya.
3. Menggunakan teknologi modulasi lebar pulsa frekuensi sinusoidal ganda, power amplifier memiliki rasio signal-to-noise yang tinggi.
4. Menggunakan prinsip kerja switching power supply, efisiensi konversi tinggi, dan efisiensi konversi modul daya dapat mencapai 92%.Seluruh sistem power amplifier benar-benar berpendingin udara paksa.
5. Menggunakan teknologi berbagi arus otomatis elektronik, koneksi paralel setiap modul hampir sama, dan rasio pembagian arus paralel yang tidak seimbang adalah 2%.
6. Perangkat daya mengadopsi modul efek medan yang diimpor (produsen domestik lainnya umumnya menggunakan tabung tunggal efek medan).Sirkuit perlindungan berkurang, keandalan ditingkatkan, kapasitas arus besar, dan output maksimum dari satu kotak modul daya adalah 25 kVA.
7. Kotak modul daya berukuran kecil, dengan 5kVA, 10kVA, 15kVA, 20kVA, dll., yang dapat dipilih sesuai dengan situasi aktual pengguna.
8. Fungsi perlindungan lengkap, seluruh power amplifier memiliki 18 fungsi perlindungan
Tabel Ekspansi Vertikal:
Dalam uji getaran yang sebenarnya, produk yang diuji seringkali lebih besar dari bagian atas meja listrik.Pada saat ini, perlu untuk memperluas bagian atas meja asli.Metode yang umum adalah memasang tabel bantu.Beberapa produk yang diuji memerlukan instalasi khusus.Ini membutuhkan perlengkapan khusus untuk memenuhi instalasi ini.Kedua kondisi di atas harus memenuhi spesifikasi teknis tertentu, seperti frekuensi kerja, berat meja, percepatan meja, keseragaman amplitudo dan lateralitas, dll. Oleh karena itu, ada persyaratan ketat untuk meja atau perlengkapan tersebut.Tabel ekspansi TB dan perlengkapan khusus telah dihitung dengan cermat dan dirancang dengan cermat untuk memastikan pengguna memperoleh kinerja optimal dari struktur, bahan, dan proses manufaktur.
Slide ekstensi horizontal:
Ini memiliki momen tip yang tinggi dan keterbatasan lateral.Pada saat yang sama untuk mempertahankan karakteristik redaman film oli kemudi.Platform perataan air terdiri dari skateboard, konektor, pelat granit alami, dan alas geser horizontal.
Oli bertekanan tinggi menjadi oli bertekanan rendah melalui peredam, membentuk lapisan film oli antara permukaan bawah meja geser dan pelat granit.Film oli terutama memainkan peran pelumasan dan mengurangi gesekan yang dihasilkan ketika meja geser bergerak pada pelat granit.Buat meja geser horizontal bebas bergerak di atas lempengan granit.Sumber oli bertekanan tinggi dan geser horizontal dihubungkan bersama oleh pipa oli bertekanan tinggi, sehingga sistem geser horizontal memiliki struktur sederhana, pengoperasian dan perawatan yang mudah, dan pengoperasian yang andal.
