MOQ: | 1 |
harga: | Customized |
Kemasan Standar: | Kayu lapis |
Periode pengiriman: | 10 hari |
Cara Pembayaran: | T/T |
Kapasitas pasokan: | 20 SET PER BULAN |

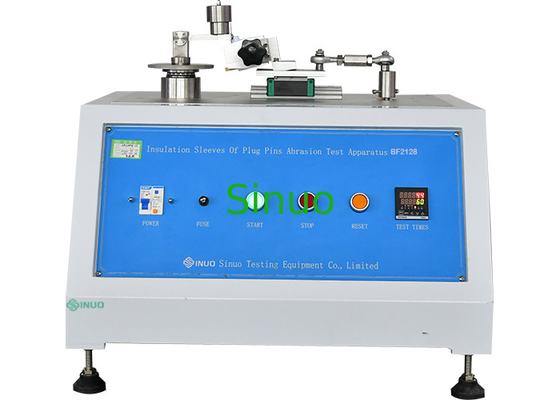

Aparatus untuk Uji Abrasi pada Selongsong Isolasi Pin Plug
Informasi produk:
Aparatus uji dirancang dan diproduksi sesuai dengan persyaratan standar IEC 60884-1:2013 klausul 24 Gambar 28. Ini digunakan untuk menguji ketahanan abrasi dari busing insulasi baut.
Perangkat ini terdiri dari balok yang ditempatkan secara horizontal, yang diputar di sekitar titik pusatnya.Seutas kawat baja pendek, berdiameter 1 mm dan ditekuk membentuk huruf U, dasar U lurus, diikat kuat pada kedua ujungnya pada salah satu ujung balok, sehingga bagian lurus menonjol di bawah balok dan sejajar dengan sumbu poros balok.
Steker dipegang oleh klem yang sesuai dalam posisi sedemikian rupa sehingga bagian lurus dari kawat baja bertumpu pada pin steker, tegak lurus terhadapnya.Pin miring ke bawah pada sudut 10 ° terhadap horizontal.Balok dibebani sehingga kawat memberikan gaya sebesar 4 N pada pin. Steker digerakkan ke belakang dan ke depan dalam arah horizontal pada bidang sumbu balok, sehingga kawat bergesekan sepanjang pin.Panjang pin yang terabrasi adalah kira-kira 9 mm, di mana kira-kira 7 mm berada di atas selongsong insulasi.Jumlah gerakan adalah 20.000 (10.000 di setiap arah) dan tingkat operasi adalah 30 gerakan per menit.Pengujian dilakukan pada satu pin dari setiap spesimen.Setelah pengujian, pin harus menunjukkan tidak ada kerusakan yang dapat mempengaruhi keselamatan atau mengganggu penggunaan tusuk kontak lebih lanjut, khususnya, selongsong insulasi tidak boleh bocor atau terlipat.
Parameter teknik:
Sumber Daya listrik | Fase tunggal 230V ± 10%, 50Hz |
Jumlah Tes | 1~999999 |
Tingkat Abrasi | 30±1 gerakan per menit |
Memuat | 4.0.1N |
Jumlah Stasiun Uji | Satu stasiun |
