Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Sudut rotasi: | 0~360°, dapat diatur sebelumnya | Peningkatan sudut rotasi: | 90°, dapat diatur sebelumnya |
|---|---|---|---|
| Akurasi rotasi sudut: | ≦0,5° | Penjepitan sampel: | Penjepitan mekanis |
| Proses pengujian: | Program kontrol otomatis | Kecepatan rotasi: | 1°/s ~ 12°/s, dapat diatur sebelumnya |
| Menyetir: | Motor servo | Bahan: | aluminium |
| Cahaya Tinggi: | Alat Uji Rotasi Paket Baterai Mobil,Alat Uji Rotasi Paket Baterai UL2580,Alat Uji Kendaraan Kontrol Otomatis |
||

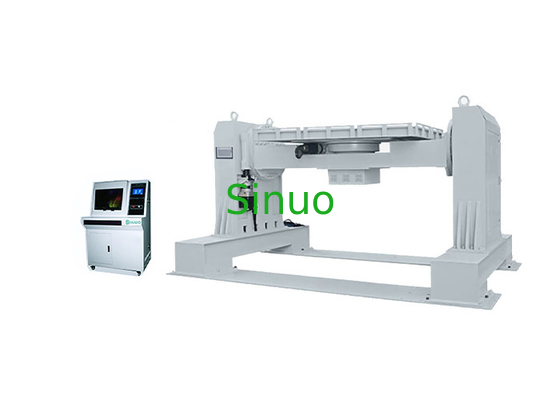

Alat Uji Rotasi Paket Baterai Mobil Listrik UL 2580 Untuk Kendaraan
Standar untuk Alat Uji Rotasi Paket Baterai Mobil Listrik:
Baterai UL2580 untuk Digunakan Pada Kendaraan Listrik Klausul 18:
1. Putar baterai 360°di sekitar sumbu X dengan kecepatan putaran 90°/5 detik, lalu berhenti dan amati selama jangka waktu tertentu.
2. Putar baterai 360°di sekitar sumbu Y dengan kecepatan putaran 90°/5 detik, lalu berhenti dan amati selama jangka waktu tertentu.
3. Putar baterai 360°di sekitar sumbu Z dengan kecepatan putaran 90°/5 detik, lalu berhenti dan amati selama jangka waktu tertentu.
4. Terima standar: Paket baterai atau sistem tidak memiliki kebocoran elektrolit, tidak ada pecah pada casing, tidak ada api atau ledakan.
Gb/T31467.3-2015 Paket dan sistem baterai traksi lithium-ion untuk kendaraan listrik Bagian 3: Persyaratan keselamatan dan metode pengujian Klausul 7.4:
1. Putar baterai 360°di sekitar sumbu X dengan kecepatan putaran 6°/s;kedua memutarnya 90°,180°,270°,360°, dan tetap selama satu jam setelah setiap gerakan.Kemudian berhenti dan amati selama 2 jam.
2. Putar kemasan adonan 360°di sekitar sumbu Y dengan kecepatan putaran 6°/s;kedua memutarnya 90°,180°,270°,360°, dan tetap selama satu jam setelah setiap gerakan.Kemudian berhenti dan amati selama 2 jam.
3. Terima standar: Paket baterai atau sistem tidak memiliki kebocoran elektrolit, tidak ada pecah pada casing, tidak ada api atau ledakan.Dan tetap koneksi yang andal, strukturnya utuh, nilai resistansi isolasi tidak kurang dari 100 Omega /V.
ISO12405-3:2014 Kendaraan jalan raya yang digerakkan secara elektrik — Spesifikasi pengujian untuk paket dan sistem baterai traksi lithium-ion — Bagian 3: Persyaratan kinerja keselamatan NEQ.Dan sebagainya.
Parameter teknis untuk Alat Uji Rotasi Kemasan Baterai Mobil Listrik:
| Kontrol dan operasi | Sistem kontrol cerdas PLC, operasi sistem ganda layar sentuh dan komputer jarak jauh |
| Menyetir | Motor servo |
| Ukuran platform |
Panjang 3500mm * lebar 2500mm * ketebalan 30mm, bahan: Aluminium.Itu dapat menampung sampel hingga 3200mm * 2400mm, dan tingginya kurang dari 1000mm, dapat kompatibel dengan spesimen ukuran kecil dan besar
|
| Arah rotasi |
Sumbu X/Y/Z beralih secara otomatis, seperti yang ditunjukkan pada gambar berikut, arah kiri diputar di sekitar sumbu X dan arah kanan diputar di sekitar sumbu Z masing-masing. Tes rotasi sumbu Y: buat sampel diputar 90 ° di sekitar sumbu Z terlebih dahulu, lalu putar di sekitar sumbu X.
|
| Kecepatan rotasi |
1°/s ~ 12°/s, dapat diatur pada layar sentuh dan komputer secara langsung
|
| Sudut rotasi | 0~360°, dapat disetel di layar sentuh dan komputer secara langsung |
| Peningkatan sudut rotasi | 90°, dapat diatur di layar sentuh dan komputer secara langsung |
| Akurasi rotasi sudut | ≦0,5° |
| Penjepitan sampel | Penjepitan mekanis |
| Proses pengujian | Program kontrol otomatis |
| Perlindungan keselamatan |
1. Alarm dan penyebab kesalahan, memproses fungsi prompt 2.Fault display dan fungsi self-diagnosis 3. Alarm kelebihan beban motor 4. Alarm kebocoran listrik 5. Alarm asap 6. Perlindungan matikan, memori otomatis 7. Integrasikan estafet keselamatan 8. Integrasikan kisi pengaman |
| Memantau | 2 set kamera definisi tinggi khusus memantau gambar waktu nyata dan merekam serta menyimpan |
| Konfigurasi utama |
1. Komputer: Mesin all-in-one industri, dengan fungsi WIFI, 1 set 2. Layar sentuh: WEINVIEW, 1 set 3. PLC: Mitsubishi, 1 set 4. Motor: Huichuan, 2 set 5. Peredam: Jiacheng 6. Bagian mekanis: Sinuo 7. Perangkat lunak: Sinuo 8. Ruang ujian khusus, harus disediakan oleh pelanggan 9. Mekanisme pemuatan baterai, seperti cantilever crane atau crane, harus disediakan oleh pelanggan |
Aplikasi untuk Alat Uji Rotasi Paket Baterai Mobil Listrik:
Alat uji putar paket baterai adalah untuk mensimulasikan paket baterai atau sistem yang dipasang pada kendaraan listrik.Dalam keadaan khusus sudut tinggi menanjak, menurun, terguling, terguling, dll., untuk mengamati kondisi yang berbeda bahwa baterai atau sistem dapat terjadi selama proses mengemudi.Presentasikan penggunaan sebenarnya dari paket atau sistem baterai di laboratorium, temukan dan selesaikan masalah, optimalkan desain produk, dan tingkatkan kualitas produk.Perangkat uji putar paket baterai adalah instrumen pengujian khusus untuk paket baterai daya atau uji keamanan sistem.Ini adalah pilihan terbaik untuk produsen paket baterai lithium, produsen kendaraan listrik, dan unit penelitian dan pengujian ilmiah.
Gunakan lingkungan untuk Alat Uji Rotasi Paket Baterai Mobil Listrik:
Catu daya: AC380V±10%/50Hz 15KW, Suhu sekitar: 5℃～+35℃
Kelembaban relatif: ≦85%RH Seharusnya tidak ada debu dengan konsentrasi tinggi, gas korosif, dan atmosfer yang mudah terbakar dan meledak di sekitar.
Prinsip pengujian untuk Alat Uji Rotasi Paket Baterai Mobil Listrik:
Menggunakan layar sentuh dan kontrol cerdas PLC untuk operasi jarak dekat, komputer untuk operasi jarak jauh, dan mengendalikan mekanisme rotasi untuk mencapai rotasi 360° di sekitar sumbu X/Y/Z.Kecepatan uji, sudut uji, waktu interval, dan total waktu uji dapat diatur di komputer dan layar sentuh.
Struktur dan karakteristik peralatan:
1. Mengadopsi struktur pendukung kolom bertulang ganda, aksi belok stabil dan dapat diandalkan
2. Platform aluminium berlubang berukuran besar dapat menampung sampel 3200mm * 2400mm, dan beban maksimum adalah 1500kg.
3. Arah rotasi: X/Y/Z tiga sumbu
4. Kontrol sistem ganda layar sentuh dan komputer.Layar sentuh dapat digunakan untuk menyesuaikan mesin uji, dan komputer luar ruangan dapat dioperasikan selama pengujian.
