IEC61439-1 2J 5J 10J 20J Striking Elements Pendulum Impact Test Apparatus
| Pendulum Tube Length: | 1000mm | Pendulum Tube Diameter: | 9 mm, 15,9 mm |
| Impact Point: | Disesuaikan | Impact Height: | 200mm ~ 1200mm dapat disesuaikan |
| Striking Elements: | 2J 5J 10J 20J | Applied Standards: | IEC61439-1, IEC62262 klausul 6, IEC60068-2-75 |
| High Light: | Alat Uji Dampak Pendulum 20J,Alat Uji Dampak Pendulum 10J |
||

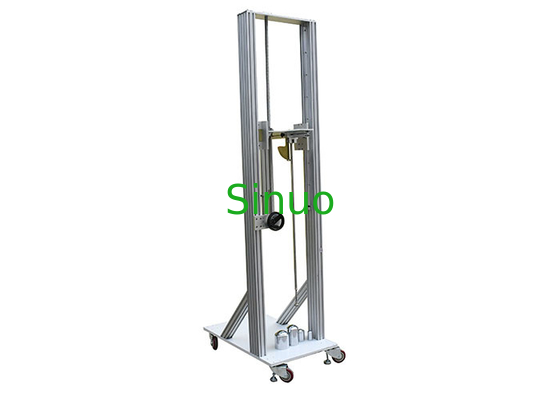

IEC61439-1 Alat Uji Dampak Pendulum Energi Tinggi
Pengenalan Peralatan:
Alat uji impak pendulum energi tinggi dirancang dan diproduksi sesuai dengan persyaratan IEC61439-1: 2009, IEC62262: 2002 klausul 6, IEC60068-2-75, dll. Digunakan untuk menguji tingkat kekuatan tabrakan mekanis saat peralatan listrik kerang bertabrakan dengan benda luar.
Bingkai perangkat ini dibuat oleh tabung aluminium, strukturnya kompak dan tahan lama.Braket pemasangan dapat disetel ke atas dan ke bawah, dan sudut benturan dapat disetel 0-90 °, seluruh alat uji mudah dioperasikan.
Parameter teknik:
| Model nomor.: | SN2122B (energi tinggi) |
| Energi / J | Default 2J, 5J, 10J, 20J (50J opsional) |
|
Massa Setara kg |
500g, 1.7kg, 5 kg, 5 kg, (10 kg opsional) |
| Panjang Tabung Pendulum | Panjang 1000㎜ |
| Diameter Tabung Pendulum |
Salah satunya adalah 9mm (bekerja dengan elemen mencolok 2J); yang lainnya adalah 15.9mm (bekerja dengan elemen mencolok 5J, 10J, 20J, 50J) |
| Titik Dampak | Atas dan bawah dapat disesuaikan, stroke: 200-1200mm, tingginya dapat disesuaikan |
| Ketinggian Jatuh | 0-500mm, tampilan skala |
| Perbaikan dan Rilis Elemen Mencolok | Diperbaiki dengan kait mekanis, dilepaskan oleh perangkat pegas |
| Braket Pemasangan | Braket pemasangan lampu bisa opsional |
Tabel 1 Karakteristik elemen mencolok
| Energi / J |
≤1 ± 10% |
2 ± 5% |
5 ± 5% |
10 ± 5% |
20 ± 5% |
50 ± 5% |
| Massa Setara ± 2% kg | 0,25 (0,2) | 0,5 | 1.7 | 5 | 5 | 10 |
| Bahan | Nilon | Baja | ||||
| R / mm | 10 | 25 | 25 | 50 | 50 | 50 |
| D / mm | 18.5 (20) | 35 | 60 | 80 | 100 | 125 |
| f / mm | 6.2 (10) | 7 | 10 | 20 | 20 | 25 |
| r / mm | - | - | 6 | - | 10 | 17 |
| l / mm | Diatur menurut massa ekivalen, lihat Lampiran A | |||||
Tabel 2 Ketinggian Jatuh
| Energi / J | 0.14 | 0,2 | (0,3) | 0,35 | (0.4) | 0,5 | 0.7 | 1 | 2 | 5 | 10 | 20 | 50 | ||
| Massa Setara / kg | 0.25 | (0,2) | 0.25 | (0,2) | 0.25 | (0,2) | (0,2) | 0.25 | 0.25 | 0.25 | 0,5 | 1.7 | 5 | 5 | 10 |
| Ketinggian Jatuh ± 1% mm | 56 | (100) | 80 | (150) | 140 | (200) | (250) | 200 | 280 | 400 | 400 | 300 | 200 | 400 | 500 |
| Catatan 1, lihat catatan 3.2.2;Catatan 2, satuan energi bagian joule (J) ini diturunkan dari percepatan gravitasi standar (g), nilai keseluruhan g bulat: 10m / s2. | |||||||||||||||
Tabel 3 Hubungan kode IK dan energi yang sesuai
| Kode IK | IK00 | IK01 | IK02 | IK03 | IK04 | IK05 | IK06 | IK07 | IK08 | IK09 | IK10 |
| Energi / J | Sebuah | 0.14 | 0,2 | 0,35 | 0,5 | 0.7 | 1 | 2 | 5 | 10 | 20 |
|
Catatan 1. Jika energi tumbukan yang lebih tinggi diperlukan, nilai yang direkomendasikan adalah 50J. Catatan 2: Beberapa standar lain menggunakan satu digit untuk menunjukkan energi tumbukan yang ditentukan.Untuk menghindari pencampuran dengannya, nomor fitur diwakili oleh dua digit. |
|||||||||||
| Sebuah.Tidak dilindungi menurut standar ini | |||||||||||
