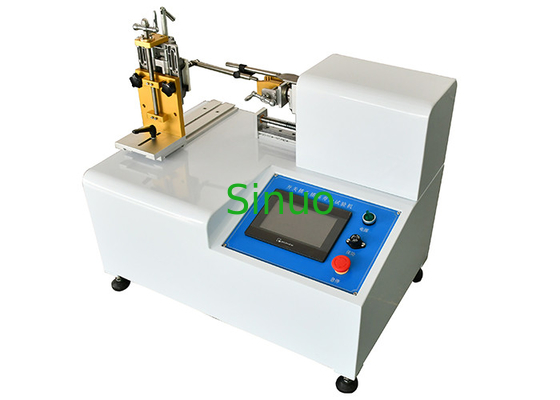

IEC 60669-1 Sakelar Penguncian Mandiri Penguji Kehidupan Operasi Normal

IEC 60884-1 IEC 60669-1 Colokan Soket-Outlet Sakelar Penguji Kehidupan Operasi Normal

Ikhtisar peralatan:

Peralatan uji memiliki satu stasiun sinyal, yang dapat menguji sakelar linier termasuk sakelar yang mengunci sendiri, colokan, dan stopkontak dengan mengganti perlengkapan sampel yang berbeda.

Perangkat ini mematuhi persyaratan standar IEC60669-1 pasal 18 dan 19, IEC 60884-1: 2013 pasal 20, 21, gambar 16, IEC 61058-1, IEC60065:2014 pasal 14.7 dan pasal 15.1, dll.

Bekerja bersama dengan kabinet beban (kabinet beban tidak termasuk dalam peralatan ini), dapat mencapai uji kemampuan membuat dan mematahkan dan uji ketahanan operasi normal dari colokan, soket dan sakelar untuk instalasi listrik tetap rumah tangga dan sejenisnya.Tujuan pengujian adalah untuk melihat apakah sakelar atau colokan dan soket dapat menahan kerusakan mekanis atau kegagalan kelelahan listrik selama operasi normal.Apakah terjadi perlekatan kontak atau ada fenomena stasiun on (mati) dalam waktu lama, yang menjadi kriteria penilaian sampel over damage atau tidak.

Peralatan ini cocok untuk arus beban kurang dari 25A colokan, soket, sakelar tombol tekan, sakelar sakelar, sakelar rocker.

Perangkat ini terbuat dari rak paduan aluminium, pelat segel baja tahan karat, digerakkan oleh motor servo dan sekrup bola, dikendalikan oleh PLC, dengan tampilan layar sentuh berwarna 7 inci, dan parameter pengujian seperti tingkat pengujian, dan pukulan dapat diatur di layar sentuh.

Parameter teknik:

Tidak.	Barang	Parameter
1	Kekuasaan	220V±10V, 50Hz (atau sesuaikan dengan kebutuhan catu daya lokal klien)
2	Stasiun	Stasiun tunggal (dapat disesuaikan)
3	Antarmuka operasi	Layar sentuh LCD berwarna 7 inci
4	Modus mengemudi	motor servo + sekrup bola
5	Sistem pengaturan	Sistem kontrol PLC
6	Waktu ujian	0～999999 kali, dapat diatur sebelumnya
7	Waktu konduksi	0～99.9s, dapat diatur sebelumnya
8	Tutup waktu	0～99.9s, dapat diatur sebelumnya
9	Tes pukulan	Linear: 0～100mm, dapat diatur sebelumnya
10	Uji kecepatan	Linear: 0～200mm/s, dapat diatur sebelumnya
11	Tekanan atmosfir	80～106kpa
12	Suhu sekitar	5～40 °C
13	Kelembaban relatif	(20～90)% RH
14	Gunakan lingkungan	Tidak memerlukan guncangan keras, tidak ada getaran, tidak ada interferensi elektromagnetik, tidak ada debu, tidak ada bahan peledak, tidak ada gas korosif, membutuhkan tempat pembuangan panas yang baik
15	Dimensi dan berat	L*W*H=960*730*600mm,160kg





Pengujian Operasi Normal untuk Sakelar Pengunci Sendiri
