Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
Standar yang diterapkan: | IEC60320-1 | Klausa Terapan: | Pasal 16 |
---|---|---|---|
Angka Standar: | Gambar 12 | Kontrol: | Kelistrikan |
Tampilan: | Meter | Uji konten: | Kekuatan penarikan maksimum dan minimum |
Cahaya Tinggi: | IEC 60320-1 Alat Uji Penarikan Coupler,Ayat 16 Alat Uji Penarikan Coupler |

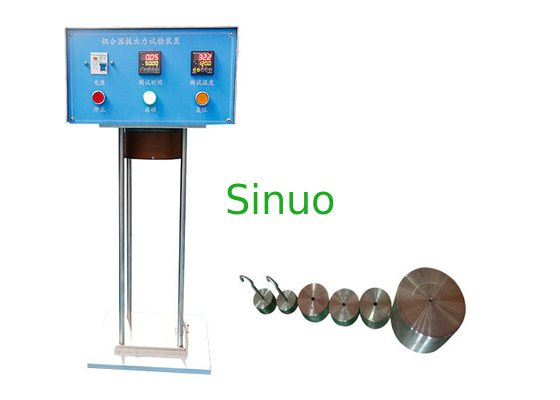

IEC 60320-1 Coupler Alat Uji Penarikan Gaya Minimum Maksimum
Tinjauan peralatan:
Peralatan pengujian penarikan penggandeng dirancang dan diproduksi sesuai dengan IEC60320-1 ayat 16 dan gambar 12. Ini digunakan untuk memeriksa gaya penarikan maksimum dari peralatan listrik penggandeng.Gaya penarikan minimum dicapai dengan memasukkan kait satu tahap melalui mode genggam.
Karakteristik Teknis:
A. Sumber daya: 120V, 50 / 60HZ
B. Tabel pencocokan gaya penarikan maksimum dan minimum Coupler
C. Tabel bobot gaya penarikan maksimum Coupler
Kekuatan penarikan maksimum | Bobot utama | Beban tambahan |
50N | 45N (dengan hook) | 5N |
60N |
45N (dengan hook) + 4N + 5N |
6N |
Catatan: Berat pengait termasuk dalam berat 45N. |
D. Tabel bobot gaya penarikan minimum Coupler
Kekuatan penarikan minimum | Bobot |
1.5N | Berat 1,5N dan kabel hidup 10A dan kait satu tahap tanah |
2N | Berat 2N dan kabel hidup 10A dan kait satu tahap tanah |
Catatan: Berat kait satu tahap termasuk dalam berat yang sesuai. |
E. Dengan perangkat tahan panas standar 10A, 10A dan 16A sangat tahan panas.
Karakteristik struktural:
Perangkat ini terdiri dari kabinet kontrol, pelat pemasangan, perangkat pemanas, saluran masuk alat listrik (saluran masuk alat listrik tahan panas standar 10A, 10A dan 16A sangat tahan panas), kait pemberat, pemberat tambahan dan pemberat utama.
Pasang inlet alat listrik ke pelat lantai C dari alat pemanas yang ditunjukkan pada gambar, buat pin inlet alat listrik berbentuk vertikal dan ujung bebas pin mengarah ke bawah.Pilih berat yang sesuai sesuai dengan sampel yang sesuai, masukkan konektor sampel ke inlet alat listrik, gantung berat yang sesuai di ujung kabel konektor sampel.Tidak boleh mengguncang konektor sampel saat menggantung bobot utama, dan membiarkan bobot suplemen turun dari ketinggian 5CM di atas bobot utama, konektor sampel tidak boleh ditahan di inlet alat listrik.Untuk konektor sampel dalam kondisi uji tahan panas dan sangat tahan panas, harus mengaktifkan fungsi pemanasan, kemudian proses uji gaya penarikan maksimum setelah suhu mencapai nilai pengaturan.
