IEC 60884-1 Alat Uji Defleksi Terminal Tanpa Sekrup 100A
| Test Sample: | Terminal nirsekrup | Test Content: | Defleksi dan penurunan tegangan voltage |
| Deflection Angle: | 0-360 ° | Deflection Force: | 0,25N, 0,5N, 1,0N |
| Deflection Direction: | 12 arah | Test Current: | Max. Maks. 100A 100A |
| Standard & Clause: | IEC60884 Klausul 12.3.12 | Standard Figure: | Gambar 12 |
| High Light: | 100A Terminal Alat Uji Defleksi,IEC 60884-1 Terminal Alat Uji Defleksi,Terminal Tanpa Sekrup Alat Uji Defleksi |
||

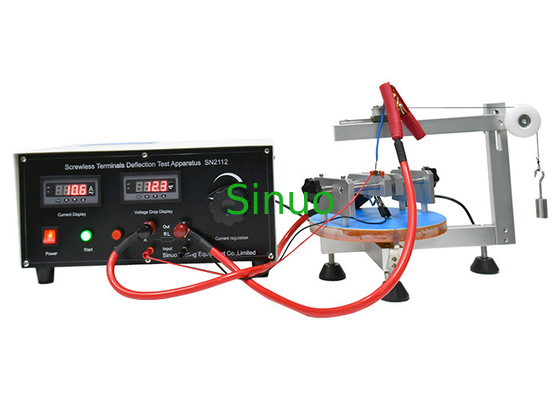

IEC 60884-1 Alat Uji Defleksi Terminal Tanpa Sekrup
Perangkat ini sesuai dengan IEC 60884-1:2013 klausul 12.3.12 dan gambar 12, digunakan untuk memeriksa apakah terminal nirsekrup terhubung konduktor padat kaku tetap dijepit, bahkan ketika telah dibelokkan selama pemasangan normal.Membelokkan konduktor dan mengukur penurunan tegangan, untuk memeriksa kapasitas penjepitan terminal tanpa sekrup dan kinerja kontak.
Perangkat ini mudah dioperasikan, arus beban dapat disesuaikan, perlengkapan sampel diproduksi sesuai dengan persyaratan standar.
Parameter teknik:
| Nama Parameter | Data Parameter |
| Sudut defleksi |
0-360 ° (ada indikator sudut di perangkat) |
| Arah defleksi |
Di salah satu dari 12 arah yang berbeda satu sama lain sebesar 30°±3° (dibelokkan secara manual) |
| Gaya defleksi | 0,25N, 0,5N, 1,0N |
| Arah yang diterapkan paksa | Tegak lurus dengan konduktor yang tidak dibelokkan |
| Uji arus | Maks.100A |
| Aksesoris | Klem input tegangan dan klem output arus |
| Sumber Daya listrik | Sesuaikan persyaratan catu daya lokal klien |
2. Menempatkan terminal tanpa sekrup ke dalam perlengkapan, tegak lurus konduktor harus bertepatan dengan pusat alas.Konduktor atas melewati lubang pelat gaya, konduktor bawah tidak boleh menyentuh lantai, lalu menjepit bagian terminal.
3. Longgarkan pegangan pengikat kolom penyangga dan gerakkan palang ke atas dan ke bawah, sehingga jarak dari ujung terminal ke pelat gaya adalah 100 mm.Palang harus dijaga horizontal.
4. Klip merah dari keluaran saat ini dari penguji penurunan tegangan dijepit pada konduktor atas, dan klip merah dari input pengukuran penurunan tegangan dijepit pada posisi dekat terminal, lalu gantung pada beban.
5. dijepit pada konduktor bawah, dan klip hitam dari input pengukuran penurunan tegangan dijepit pada posisi dekat terminal.
6. Putar meja putar dasar, setiap putaran adalah 30 °, titik awal harus di mana konduktor dalam keadaan alami.
