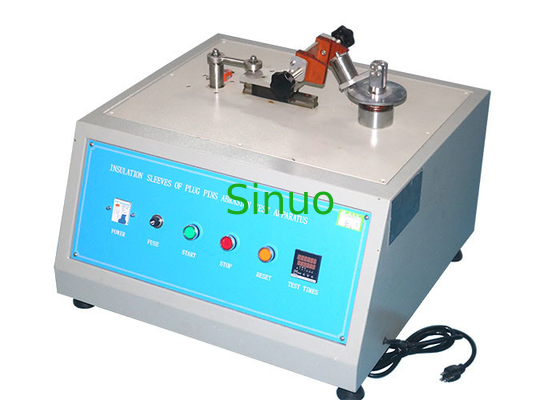

IEC 60884 13A Colokan Isolasi Lengan Penguji Ketahanan Aus 4N Force
| Standard Clause: | IEC60884 Klausul 24.7 | Test Figure: | Gambar 28 |
| Test Stations: | Satu (dapat disesuaikan) | Abrasion Rate: | 30 gerakan per menit |
| Test Weight: | 4N | Test Stroke: | 9mm |
| High Light: | Colokan Isolasi Lengan Penguji Ketahanan Aus,Penguji Ketahanan Aus Lengan 4N,Penguji Ketahanan Aus Lengan IEC 60884 |
||
IEC 60884 13A Colokan Isolasi Lengan Penguji Ketahanan Aus 4N Force
Standar
IEC 60884-1:2006 "colokan dan soket -outlet untuk keperluan rumah tangga dan sejenisnya- Bagian1:Persyaratan umum" klausul 24.7 dan gambar 28.
BS 1363-1-2012 "13A Colokan, Stopkontak, Adaptor, dan Unit Sambungan Bagian1:Spesifikasi untuk Colokan 13A yang Dapat Dipasang Ulang dan Tidak Dapat Dipasang Ulang Gambar 9.
Pertunjukan
Frekuensi gesekan perangkat uji ini adalah 30 kali per menit, dan pengembalian dan pengembalian dicatat sebagai satu kali masing-masing.Jumlah tes dapat mencapai 0-999999 kali, jumlah tes dapat disesuaikan dan diatur.Langkah kerja adalah 9mm, dan selongsong isolasi yang tergores adalah 7mm.Beban tekanan adalah 4N, diameter kawat pengikis adalah 1mm, dan panjang efektif adalah 6mm
Struktur
Ini terdiri dari balok horizontal dan kursi perlengkapan dengan gerakan linier.Ujung balok dilengkapi dengan kepala berbentuk U yang ditekuk oleh kawat baja pendek dengan diameter 1mm (dua titik berbentuk U dipasang secara vertikal pada balok).Tepi bawah berbentuk u dari kawat baja adalah bagian kerja lurus 6mm.Kawat baja tipe U 6mm tepi bawah lurus ditekan pada selongsong insulasi baut, dan motor menggerakkan kursi perlengkapan dengan baut untuk melakukan gerakan bolak-balik, sehingga gesekan antara kawat baja dan sampel insulasi baut adalah diuji.
Rentang sampel, penggunaan, prinsip, struktur, dan lingkungan penggunaan
| Sampel dan Batasan | Selubung isolasi untuk pin steker |
| Tujuan tes | Sangat cocok untuk menguji ketahanan aus selongsong insulasi pin steker |
| Prinsip pengujian | Menggunakan mekanisme eksentrik penggerak motor untuk mencapai gesekan bolak-balik dari jaket kait |
| Struktur dan karakteristik peralatan | Ini terdiri dari balok horizontal dan kursi perlengkapan dengan gerakan linier.Ujung balok dilengkapi dengan kepala berbentuk U yang ditekuk oleh kawat baja pendek dengan diameter 1mm (dua titik berbentuk U dipasang secara vertikal pada balok).Tepi bawah berbentuk u dari kawat baja adalah bagian kerja lurus 6mm.Kawat baja tipe U 6mm tepi bawah lurus ditekan pada selongsong insulasi baut, dan motor menggerakkan kursi perlengkapan dengan baut untuk melakukan gerakan bolak-balik, sehingga gesekan antara kawat baja dan sampel insulasi baut adalah diuji.Dimensi peralatan: sekitar 600×600×500 (mm) W×D×H, berat peralatan: 70kg |
| Menggunakan lingkungan | Catu daya: AC220V ± 10% / 50-60Hz, suhu kerja 0-40 kelembaban 30% -90%; |
