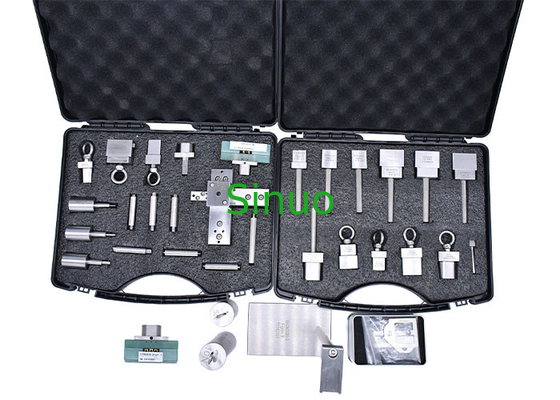

IEC60320 Rumah Tangga Skrup Pengukur Uji Rutin yang Diperlukan Umum
| Applied standards: | IEC60320-1 & IEC60320-3 | Withdrawal force gauge: | C8: diameter 2.32mm, 1.5N |
| High Light: | Pengukur Uji Rutin Coupler Rumah Tangga,Pengukur Uji Rutin IEC60320 |
||
IEC60320 Rumah Tangga Skrup Pengukur Uji Rutin yang Diperlukan Umum
Standar & Klausul:
Pengukur pengukur disyaratkan oleh IEC60320-1&IEC60320-3.
Parameter teknik:
| Tidak.: | Gambar No. | Nama | JUMLAH/PC |
| 1 | Gambar 4 | 6,5 "GO" -gauge untuk konektor sesuai dengan lembar standar C7 | 1 |
| 2 | Gambar 5 | 6.6 "GO" -gauge untuk konektor sisi masuk sesuai dengan lembar standar C7 | 1 |
| 3 | Gambar 7 | 6.8 "NOT-GO" gauge untuk konektor sesuai dengan lembar standar C1, C5 dan C7 | 1 |
| 4 | Angka 8 | 6.9 Pengukur "NOT-GO" untuk konektor sesuai dengan lembar standar C1 dan C7 | 1 |
| 5 | Gambar 9 |
6.10 Bilah untuk memeriksa ketahanan terhadap deformasi bagian depan: konektor ke lembar standar C7 |
1 |
| 6 | Gambar 10 | 6.11 Pengukur "NOT-GO" untuk saluran masuk alat menurut lembar standar C8, C8A dan C8B | 1 |
| 7 | Gambar 14 | 6.15 "GO" gauge untuk konektor sesuai dengan lembar standar C13 | 1 |
| 8 | Gambar 15 | 6.16 Pengukur "NOT-GO" untuk konektor sesuai dengan lembar standar C13 dan C17 | 1 |
| 9 | Gambar 16 | 6.17 Pengukur "GO" untuk saluran masuk alat sesuai dengan lembar standar C14, C16 dan C18 | 1 |
| 10 | Gambar 24 | 6.25 Pengukur "NOT-GO" untuk konektor sesuai dengan lembar standar C13, C15 dan C17 | 1 |
| 11 | Gambar 27 | 6.28 Pengukur "GO" untuk outlet alat sesuai dengan lembar standar F | 1 |
| 12 | Gambar 31 |
6.32 Pengukur untuk memeriksa jarak dari muka pengikatan konektor dan outlet alat ke titik kontak pertama |
1 SET |
| 13 | Pengukur kekuatan penarikan | Inlet alat uji dalam lembar standar: C8 | 1 |
| 14 | Pengukur kekuatan penarikan | Inlet alat uji dalam lembar standar: C8A | 1 |
| 15 | Pengukur kekuatan penarikan | Inlet alat uji dalam lembar standar: C8B | 1 |
| 16 | Pengukur kekuatan penarikan | Inlet alat uji dalam lembar standar: C8C | 1 |
| 17 | Pengukur kekuatan penarikan | Inlet alat uji dalam lembar standar: C14 | 1 |
| 18 | Pengukur kekuatan penarikan | C8: diameter 2.32mm, 1.5N | 1 |
| 19 | Pengukur kekuatan penarikan | C14: 3.9mm x 1.95mm, 1.5N | 1 |
| 20 | Pengukur kekuatan penarikan | C14: 3.9mm x 1.95mm, 1.5N (pin pembumian) | 1 |
| 21 | Pengukur kekuatan penarikan | Colokkan konektor di lembar standar C dengan dimensi maksimum | 1 |
| 22 | Pengukur kekuatan penarikan | Pasang konektor di lembar standar E dengan dimensi maksimum | 1 |
| 23 | Pengukur kekuatan penarikan | Pasang konektor di lembar standar C dengan dimensi minimum | 1 |
| 24 | Pengukur kekuatan penarikan | Pasang konektor di lembar standar E dengan dimensi minimum | 1 |
1. Harap jangan merusak bentuk alat (seperti tergores, tertekuk, dll.).
2. Dicegah dari lingkungan debu dan kelembaban, untuk menghindari oksidasi yang mempengaruhi akurasi dimensi.
3. Tambahkan minyak anti karat secara teratur.
