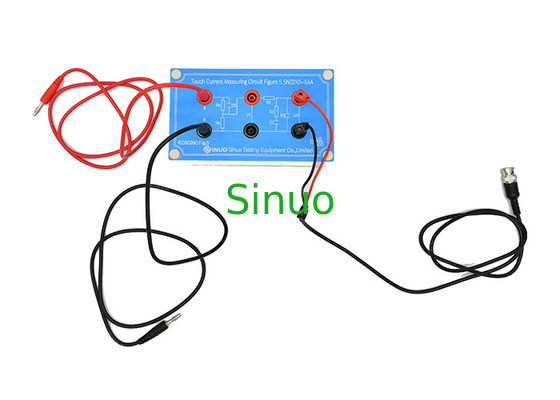

IEC 60990 Gambar 5 Alat uji Sirkuit Pengukur Arus Sentuh

IEC 60990 Gambar 5 Alat Uji Sirkuit Pengukur Arus Sentuh

Informasi produk:

Jaringan uji ini sesuai dengan persyaratan jaringan pengukuran arus sentuh angka 5 IEC 60990 dan metode pengukuran arus konduktor pelindung,

(Gambar 5- Mengukur jaringan, pembobotan arus sentuh untuk imobilisasi letgo), diperlukan oleh IEC 62368-1:2018 klausa 5.2.2.2, dll.

Kelas sumber energi listrik ditentukan dari tegangan dan arus pada kondisi operasi normal, kondisi operasi abnormal, dan kondisi gangguan tunggal.

Persiapan:

Sebelum pengujian, Anda perlu menyiapkan instrumen sebagai berikut:

Osiloskop x1

Satu atau sepuluh kali probe tegangan x1

Catu daya x1 (tegangan atau frekuensi uji yang dapat disesuaikan atau diubah ke tegangan atau frekuensi yang diperlukan)

Metode Tes

• Sesuaikan catu daya untuk mengeluarkan tegangan dan frekuensi uji yang diperlukan, lalu pasang terminal input sakelar konversi uji arus sentuh ke catu daya.(mohon jangan dialiri listrik saat jaringan tidak terhubung.)
• Masukkan sampel ke terminal keluaran sakelar konversi uji arus sentuh.
• Hubungkan port B dari sakelar konversi uji arus sentuh dengan port B dari rangkaian pengukuran arus sentuh.
• Hubungkan port A dari sirkuit pengukur arus sentuh ke tempat di mana arus sentuh diperlukan.Seperti menghubungkan port A ke output atau shell adaptor saat adaptor jaringan diuji.
• Probe Osiloskop dijepit ke terminal U1 atau U2 sesuai dengan persyaratan pengujian.
• Hubungkan catu daya, letakkan sakelar "N" ke posisi on, letakkan fasa positif ke posisi fasa positif, alihkan saluran "G" ke posisi on, periksa apakah sampel yang diuji bekerja dengan listrik normal dan apakah ada bentuk gelombang pada osiloskop.
• Menurut persyaratan standar setelah sampel bekerja, dalam mode yang berbeda dari "fase positif", "mundur", "N line on", "N line off", "G line off", "line G on" dan seterusnya pada, baca tegangan U1 dan U2 secara langsung dengan menggunakan osiloskop, arus sentuh sama dengan nilai puncak U2 lalu bagi 500.

Melihat

1. Selama pengujian, perlu memperhatikan keselamatan karena Anda dapat menyentuh beberapa terminal.

2. Menurut persyaratan standar IEC 60990, catu daya harus diisolasi, dan kabel arde dan saluran nol harus disambungkan bersama.(cara sederhana adalah apakah ada tegangan pada garis nol dan kabel ground, jika tegangan melebihi 2V, seperti daya 220V, tegangan yang berbeda antara garis nol dan kabel ground lebih dari 100V, garis nol dan kabel ground harus terhubung. )

3. Saat pengujian, harap perhatikan polaritas catu daya.Saluran api harus dihubungkan ke ujung L sakelar konversi uji arus kontak.Jika sambungan salah, ada bahaya sengatan listrik.

4. Hubungkan osiloskop, uji sampel, lalu sambungkan daya setelah jalur terminal-b, dan jangan sambungkan jalur uji saat daya terhubung.
