Pengujian Rumah Tangga Mekanik Alat Uji Dampak Vertikal IEC60068-2
| Standard: | IEC60068 | Energy / J: | 2J, 5J, 10J, 20J |
| Conduit: | Terkait dengan ketinggian jatuh | Impact point: | Seluruh area bawah |
| Height of Impact point: | 0-1000mm | Bottom plate: | Pelat dasar nilon |
| Weight: | Approx. Kira-kira. 200kgs 200kgs | Dimensions: | 1230x1080x1780mm |
| High Light: | Alat Uji Dampak Vertikal Mekanik,Alat Uji Dampak Vertikal Rumah Tangga,Alat Uji Dampak IEC60068-2 |
||

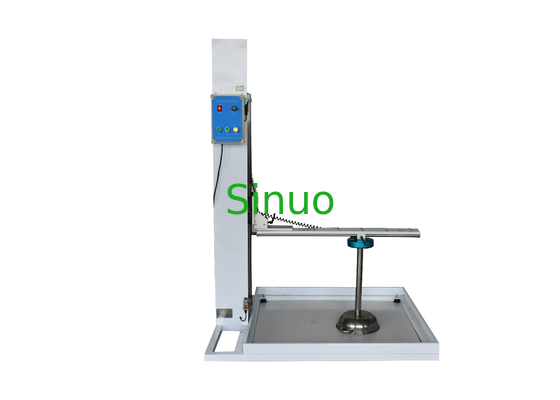

IEC60068-2 Pengujian Rumah Tangga Mekanik Alat Uji Dampak Vertikal
Pengenalan Produk Untuk Alat Uji Dampak Vertikal Mekanik:
Alat Uji Dampak Vertikal Mekanik IK07-IK10 dirancang dan diproduksi sesuai dengan persyaratan standar IEC60068-2-75, IEC60598-1, IEC62262 dan lain-lain.
Ini digunakan untuk uji ketahanan benturan selungkup rumah tangga dan produk elektronik dan listrik serupa dan aksesorinya, luminer, dll., untuk menilai kinerja keselamatan dan tingkat kekuatan produk.
Prinsipnya adalah elemen pemukul dilepaskan bebas pada ketinggian tertentu melalui tabung pendulum 1 m, berdampak pada spesimen pada titik terendah dalam arah vertikal, setelah konversi energi potensial gravitasi menjadi energi kinetik, untuk mencapai tujuan tumbukan uji pada sampel.
Parameter Teknis Untuk Alat Uji Dampak Vertikal Mekanik:
| Energi / J | 2J, 5J, 10J, 20J |
|
Elemen Mencolok (Massa Setara) |
500 g,1,7 kg, 5 kg, 5 kg, silakan lihat tabel berikut 1 |
| saluran | Setiap elemen mencolok dilengkapi dengan saluran khusus, panjang saluran terkait dengan ketinggian jatuh, silakan lihat tabel 1 |
| Titik Dampak | Perangkat memiliki panduan sumbu X dan Y untuk memindahkan perangkat pelepas ke seluruh area bawah |
| Ketinggian Titik Dampak | 0-1000mm, listrik dapat disesuaikan |
| Ketinggian Musim Gugur | Silakan lihat tabel 1, diperbaiki oleh saluran |
| Metode Rilis | Pelepasan elektromagnetik |
| Pelat Bawah | Ketebalan pelat dasar nilon 8mm, kekerasanHRR85-100,1000m × 1000m |
| Dimensi Peralatan | Kira-kira1230mm (L)x1080mm(W)x1780mm(H) |
| Berat Peralatan | Kira-kira200kg |
Tabel 1 Ketinggian Jatuh:
| Energi /J | 0.14 | 0.2 | (0.3) | 0.35 | (0.4) | 0,5 | 0,7 | 1 | 2 | 5 | 10 | 20 | 50 | ||
| Massa Setara /kg | 0,25 | (0.2) | 0,25 | (0.2) | 0,25 | (0.2) | (0.2) | 0,25 | 0,25 | 0,25 | 0,5 | 1.7 | 5 | 5 | 10 |
| Tinggi Jatuh ± 1% mm | 56 | (100) | 80 | (150) | 140 | (200) | (250) | 200 | 280 | 400 | 400 | 300 | 200 | 400 | 500 |
| Catatan 1, lihat catatan 3.2.2;Catatan 2, satuan energi dari bagian joule (J) ini diturunkan dari percepatan gravitasi standar (g), nilai keseluruhan putaran g: 10m / s2. | |||||||||||||||
