IEC 60335-2-24 Alat Uji Tekanan Hidraulik Untuk Uji Ketahanan Tekanan
| Power required: | 220V, 60Hz | High pressure: | 0-48Mpa |
| Pressurization speed: | 0-2.5MPa/Detik | Measure accuracy: | ±0,5%FS |
| Test station: | Lajang | Exhaust system: | Otomatis |
| Test medium: | Air | Test volume: | 30L |
| High Light: | Alat Uji Tekanan Hidraulik IEC 60335-2-24,Alat Uji Tekanan Hidraulik 2 |
||
IEC 60335-2-24 Alat Uji Tekanan Hidraulik Untuk Uji Ketahanan Tekanan
Informasi Produk Untuk Alat Uji Tekanan Hidraulik:
Mesin pengujian ini sesuai dengan IEC60335-2-24:2017 klausul 22.7 dan klausul 22.103, dll.
Ini digunakan untuk ketahanan tekanan dan uji kebocoran peralatan kompresi menggunakan refrigeran yang mudah terbakar dan peralatan yang menggunakan sistem pendingin trans kritis.
Komponen utama mesin ini mengadopsi produk matang yang diproduksi secara mandiri oleh perusahaan kami.
- Sistem perpipaan mengadopsi sambungan tanpa las.
- Sistem fluida uji dipisahkan dari sistem fluida penggerak, yang nyaman untuk kontrol suhu uji dan diversifikasi media uji.
- Kontrol komputer.
- Perangkat lunak ini ditulis oleh LABVIEW (kontrol komputer).
- Selama pengujian, kompensasi tekanan dapat dilakukan secara otomatis;tekanan turun dengan cepat setelah waktunya tercapai, dan sistem secara otomatis berhenti memberi tekanan.
- Perkakas pelindung yang dirancang khusus dapat secara efektif melindungi operator dan peralatan dari kerusakan akibat peledakan.
- Menyadari fungsi kontrol komputer, operator dapat dengan bebas mengatur waktu pengisian dan pembuangan air, waktu penahanan tekanan, waktu pembersihan inflasi, dan tekanan uji.Selama percobaan, Anda dapat secara sewenang-wenang menetapkan uji penahanan tekanan satu atau beberapa tahap, atau operator dapat langsung memproses uji peledakan setelah uji penahanan tekanan.Kecepatan tekanan dapat dijaga konstan, penyesuaian tanpa langkah dapat direalisasikan, data pengujian dan parameter kurva dapat ditampilkan secara real time, hasil pengujian dapat disimpan secara otomatis, dan laporan pengujian dapat dicetak secara sewenang-wenang.(Kontrol komputer)
Parameter Teknis Untuk Alat Uji Tekanan Hidraulik:
Daya yang dibutuhkan: 220V, 60Hz
Tekanan tinggi: 0-48Mpa
Kecepatan tekanan: rasio dapat dikontrol, kisaran penyesuaian 0-2.5MPa/S
Akurasi pengukuran: ± 0,5% FS
Waktu penahanan tekanan: diatur secara sewenang-wenang, dengan detik sebagai satuan waktu.
Akuisisi data: Kartu akuisisi berkecepatan tinggi NI Amerika, tingkat akuisisi 100.000 kali/S.
Rekor Puncak: Direkam oleh Labview Software
Stasiun uji: Tunggal
Sistem pembuangan: Otomatis
Media uji: Air bersih
Volume: 30L
Suhu: Suhu kamar
Sistem kontrol: otomatis dikendalikan oleh Komputer
Komputer: DELL
Perangkat lunak kontrol: Perangkat lunak Labview
Laporan pengujian: Microsoft Office
Dimensi dan berat peralatan: L 1800mm* W 700mm*H 1330mm, kira-kira.190KG
Komposisi Dan Karakteristik Peralatan Untuk Alat Uji Tekanan Hidraulik:
1 Mesin uji hidrolik menggunakan pompa uji tekanan listrik sebagai sumber daya, dan mengontrol katup solenoida melalui pemancar tekanan dan kartu penangkap untuk mencapai pengujian.

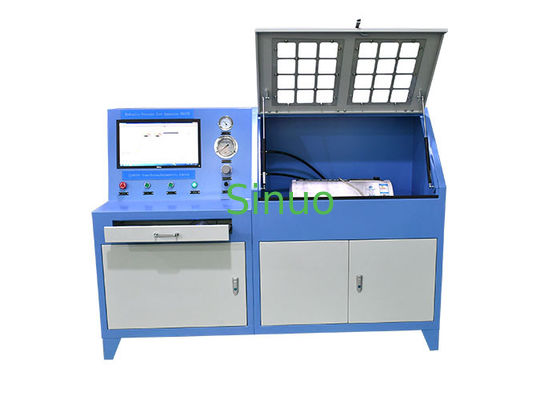

2 Kontrol komputer dan bangku tes mengadopsi struktur terintegrasi, sisi kiri adalah bagian kontrol, sisi kanan adalah bangku tes.Strukturnya masuk akal dan tata letaknya indah.
3 Kontrol komputer dan perangkat lunak pengoperasian
4 Komputer secara otomatis mengontrol sistem
4.1 Komputer menampilkan proses pengujian.
4.2 Kecepatan tekanan dapat disesuaikan, perubahan tekanan dapat dideteksi secara real-time, kurva dinamis dapat ditampilkan.
4.3 Ada program pengujian khusus, operator dapat mengatur tekanan pengujian dan waktu pengujian serta data pengujian lainnya, sistem akan secara otomatis menghasilkan dan mencetak laporan pengujian secara real-time, menampilkan kurva dan parameter pengujian, dan menyimpan hasil pengujian.
4.4 Antarmuka operasi bahasa Inggris, yang ringkas dan nyaman, pembaruan dan pemeliharaan perangkat lunak kontrol sederhana.
4.5 Fungsi perekaman dan keluaran:
(1) Kurva tekanan waktu (konfigurasi standar)
(2) Data eksperimen disimpan dalam file Excel untuk memudahkan akses, penyimpanan, dan modifikasi
(3) Sistem dapat segera menghasilkan laporan kurva tekanan waktu yang dapat dicetak, pengaturan, antarmuka, dan parameter dapat diubah sesuai dengan kebutuhan pengguna.
(4) Satuan waktu uji: detik
(5) Unit tekanan: MPa
(6) Operator dapat mengatur tekanan uji multi-level dan waktu penahanan tekanan.Komputer secara otomatis menghasilkan kurva standar.Tekanan stabil pada nilai yang ditetapkan selama menahan tekanan.Ini memiliki fungsi membandingkan kurva aktual dengan kurva standar.Kedua kurva ditampilkan pada grafik yang sama pada waktu yang sama.
4.6 Prosedur uji tipikal yang dapat dilengkapi adalah sebagai berikut:
Tekanan konstan - penahan tekanan - pelepas tekanan:
Tindakan Pencegahan Dan Perawatan Untuk Alat Uji Tekanan Hidraulik:
1 Harap tutup pintu ruang sebelum melakukan tes, untuk menghindari cedera akibat peledakan.
2 Perhatikan ketinggian air selama mengisi air ke dalam tangki air, untuk mencegah air meluap.Silakan tambahkan air murni ke dalam tangki air.
3 Jika tekanan dalam pipa tidak diturunkan ke "0", sebelum menurunkan spesimen, operator harus menekan tombol "Pelepas Tekanan" dan menunggu sampai tekanan dalam pipa dilepaskan ke "0".
4 Harap buang air di dalam tangki air jika alat uji akan berada dalam status tidak berfungsi untuk waktu yang lama, dan bersihkan dengan kain.
5 Harap bersihkan ruang di dalam setelah setiap tes.
6 Harap lepaskan catu daya dan sumber udara saat mesin uji dalam status tidak berfungsi.
