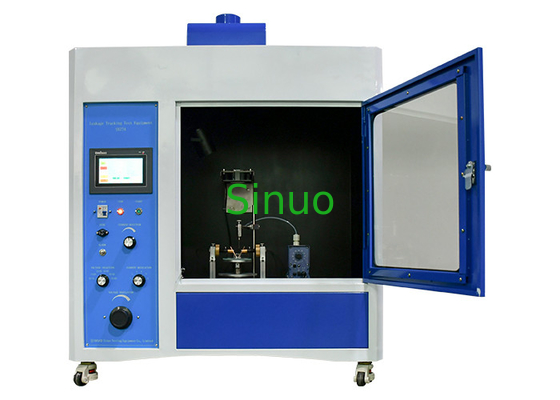

IEC 60598-1 Tes Pelacakan Pelacakan pengujian indeks pelacakan peralatan CT1 PT1

IEC 60598-1 Tes Pelacakan Pelacakan pengujian indeks pelacakan peralatan CT1 PT1

Informasi produk:

Penguji dirancang dan diproduksi sesuai dengan persyaratan standar IEC60112, hal ini diharuskan oleh IEC60335-1 klausul 29.2 dan Annex N, IEC 60065:2014 klausul 13.4, IEC60598-1, IEC 60884-1, UL746A dan ASTM D3638-92 dan lain-lain Prinsip kerja dari tes pelacakan pelacakan (pengujian indeks pelacakan) adalah bahwa cairan konduktif (0,1%NH 4 CL) dari volume yang dibutuhkan dalam ketinggian yang diperlukan (35mm) dan waktu yang dibutuhkan (30s) turun dengan tegangan antara elektroda platinum (2mm × 5mm) pada permukaan bahan isolasi padatDengan demikian pengguna mengevaluasi kinerja ketahanan pelacakan permukaan bahan isolasi padat di bawah pengaruh gabungan medan listrik dan medium lembab atau terkontaminasi.Perangkat ini digunakan untuk mengukur indeks pelacakan perbandingan (CT1) dan indeks resistensi listrik (PT1).

Sebuah blok gauge disediakan dengan instrumen untuk memastikan elektroda memiliki jarak yang tepat di antara mereka.Ketinggian meja mudah diatur untuk memastikan sudut yang tepat dari elektroda dan ketinggian tetesSisa tes dikendalikan dari luar ruang uji dengan pintu tertutup. Tegangan, arus pembatas, tingkat tetesan dan jumlah tetesan semuanya diatur pada panel kontrol.Operator harus mengamati tes untuk melihat apakah api menyalaInstrumen ini membunyikan alarm jika ada kegagalan pelacakan setidaknya dua detik.

Leakage tracking tester mengadopsi sistem kontrol PLC dan layar sentuh 7 ̊ warna, itu cocok untuk penelitian, produksi dan departemen kualitas peralatan pencahayaan, perangkat tegangan rendah,peralatan rumah tangga, mesin alat peralatan listrik, mesin listrik, alat listrik, instrumen elektronik, instrumen elektrotechnical, peralatan teknologi informasi.I t juga cocok untuk industri bahan isolasi, plastik teknik, konektor listrik dan aksesoris.

Fitur:

Peralatan pengujian pelacakan digunakan untuk mengidentifikasi dan menemukan kegagalan isolasi listrik atau elektronik yang dapat menyebabkan kebocoran listrik atau pelacakan.Perangkat ini dirancang khusus untuk mendeteksi dan mendiagnosis masalah isolasi dalam sistem listrikBerikut ini adalah tinjauan peralatan pengujian pelacakan dan fitur utamanya:

Sumber Tegangan Tinggi: Peralatan pengujian pelacakan biasanya menggabungkan sumber tegangan tinggi yang menerapkan tegangan terkontrol ke objek uji.Tingkat tegangan dapat bervariasi tergantung pada aplikasi spesifik dan persyaratan pengujianTegangan tinggi digunakan untuk menekan isolasi dan mensimulasikan kondisi operasi.
Pengukuran arus kebocoran: Perangkat uji ini dilengkapi dengan kemampuan pengukuran arus kebocoran.Mereka memantau aliran arus melalui isolasi dan mendeteksi kebocoran abnormal atau melacak jalur arusPengukuran arus kebocoran membantu mengidentifikasi kerusakan isolasi, masuknya kelembaban atau kontaminasi, atau masalah terkait isolasi lainnya.
Deteksi gangguan tegangan: Peralatan pengujian pelacakan juga mencakup mekanisme deteksi gangguan tegangan.Mekanisme ini mendeteksi penurunan tegangan mendadak atau kerusakan yang terjadi ketika isolasi gagal atau rusak di bawah tekanan tegangan tinggiDeteksi gangguan tegangan membantu mengidentifikasi titik lemah dalam isolasi dan daerah yang membutuhkan penyelidikan lebih lanjut.
Koneksi objek uji: Peralatan uji menyediakan pilihan koneksi yang berbeda untuk membangun koneksi yang aman dan dapat diandalkan dengan objek uji.atau konektor khusus tergantung pada sifat objek uji dan pengaturan uji.
Tampilan dan Analisis Data: Peralatan pengujian pelacakan sering dilengkapi layar untuk menampilkan pengukuran waktu nyata arus kebocoran, tegangan, dan parameter terkait lainnya.Beberapa perangkat juga dapat menawarkan kemampuan pencatatan data untuk merekam dan menganalisis hasil tes untuk penyelidikan lebih lanjut atau dokumentasi.
Fitur Keamanan: Keamanan adalah aspek penting dari tes pelacakan karena tegangan tinggi yang terlibat.Perangkat ini dirancang dengan fitur keamanan seperti isolasi dan grounding built-in untuk melindungi operator dari bahaya listrik.Mereka juga dapat menggabungkan interlock keamanan dan indikator untuk memastikan prosedur pengujian yang aman.
Peralatan pengujian pelacakan sering digunakan di industri seperti manufaktur listrik, distribusi listrik, elektronik, dan telekomunikasi untuk menilai kualitas isolasi,mengidentifikasi titik kegagalan potensial, dan memastikan keandalan dan keselamatan sistem listrik.

Parameter teknis:
