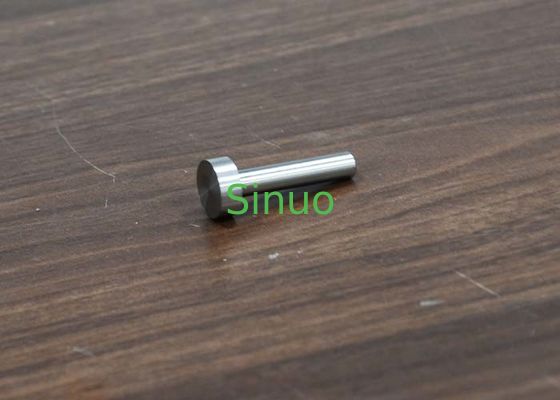

IEC 60335-2-3 Gambar 103 Perangkat pengujian sensor Gauge Material stainless steel


Metode pengujian:

22.13 Penggantian:
Perangkat harus dibangun sedemikian rupa sehingga ketika pegangan dipegang dalam penggunaan normal, contact is unlikely between the operator's hand and parts that could be unintentionally touched having a temperature rise exceeding the value specified in Table 3 for handles which are held for short periods only in normal use and Table 1 01 for surfaces adjacent to a handle of a hand-held unit that could be unintentionally touched when gripping the handle.
Kepatuhan diperiksa dengan inspeksi, pengukuran dan, jika perlu, dengan menentukan kenaikan suhu sebagai berikut.
Bagian-bagian yang berdekatan dengan pegangan yang bisa disentuh secara tidak sengaja adalah bagian-bagian dalam 13 mm dari bagian bawah tangan.
Gambar 102 dalam kombinasi dengan alat pengukur sensasi seperti yang ditunjukkan pada Gambar 103 diterapkan seperti yang ditunjukkan pada Gambar 104 atau Gambar 105.Tangan simulasi dimasukkan ke dalam bukaan pegangan seperti yang ditunjukkan pada Gambar 104 atau Gambar 105Jika bentuk bagian bawah pegangan mencegah kontak tangan simulasi di kedua titik A dan B secara bersamaan,tangan yang disimulasikan dipindahkan sebagaimana yang diizinkan oleh bukaan pertama dengan satu titik dan kemudian dengan titik lain yang bersentuhan dengan bagian bawah pegangan.
Temperature measurements are made on the surface defined by the vertical projection of the handle or gripping surface onto the body of the iron where the feeler gauge makes contact with surface plus 25 mm in all directions.
Dalam situasi di mana tangan simulasi tidak dapat ditempatkan di bawah pegangan (seperti baja jenis pegangan telapak tangan atau baja perjalanan/kompak),Pengukuran suhu dilakukan pada permukaan yang didefinisikan oleh proyeksi vertikal pegangan atau permukaan pegangan pada badan besi ditambah 25 mm ke segala arah..

Peringatan:

1Tolong dilarang jatuh dan bertabrakan untuk mencegah deformasi eksternal.

2Persyaratan untuk kondisi lingkungan: suhu 5 ~ 35 °C kelembaban 45 ~ 75%.
