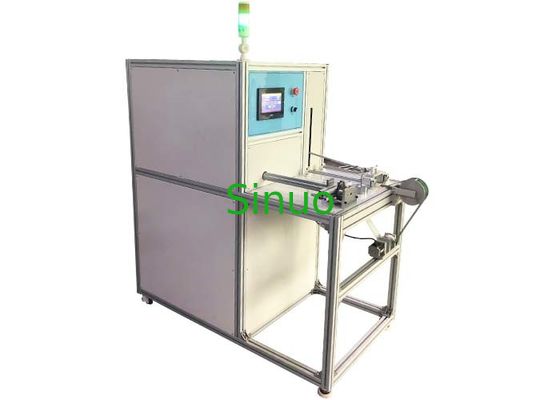

IEC 60335-2-2 Pasal 21.101 Selang Pengangkut arus Peralatan pengujian komprehensif
| Test station: | Tipe gabungan, empat stasiun | Control method: | Kontrol listrik cerdas PLC |
| Force range: | 10-2000N | Test speed: | 10-100mm/menit |
| Force action: | sepenuhnya otomatis | Arm length: | 300mm±50mm |
| Roller diameter: | 120MM | Bending angle: | 40°±1° |
| High Light: | Peralatan pengujian selang pembawa arus komprehensif,Peralatan pengujian selang pembawa arus komprehensif |
||
IEC 60335-2-2 Pasal 21.101 Selang Pengangkut arus Peralatan pengujian komprehensif
Informasi Produk
Standar: IEC60335-2-2:2009 ¢ Perkakas listrik rumah tangga dan sejenisnya-Keamanan-Bagian-2-2:Syarat khusus untuk pembersih vakum dan peralatan pembersih air-sedot, IDT ¢ klausul 21.101, 21.102, 21.103, 21.104.
Sampel dan keterbatasan: Selang pencuci vakum, selang peralatan pembersih sedotan air, selang mesin cuci
Tujuan pengujian: Digunakan untuk menilai kekuatan mekanik selang pembersih vakum dalam hal ketahanan terhadap ekstrusi, abrasi, lentur dan torsi.
Prinsip pengujian
Peralatan ini adalah peralatan pengujian komprehensif empat dalam satu. Ini mengadopsi kontrol PLC, operasi layar sentuh, dan mengontrol motor untuk mendorong lengan mekanis untuk mewujudkan berbagai tes.
1Uji resistensi ekstrusi: Motor yang dikendalikan sistem digunakan untuk menggerakkan sensor untuk menerapkan nilai gaya.Sebuah piring tekanan 100*50mm (bulat sudut R1mm) ditekan ke sampel 350mm dari ujung selang dengan kecepatan 50±5mm/menit, mencapai 1500N Setelah melepaskan, itu akan kembali ke asal secara otomatis.
2Uji ketahanan abrasi: Mekanisme engkol berputar pada kecepatan 30r / min, dan sampel selang yang membawa arus dibuat untuk berbalik 300mm bolak-balik 100 kali melalui batang penghubung.Pada saat yang sama, selang didukung oleh roller halus berputar, dan sabuk kain emery diikat pada tepi luar roller, bergerak dengan kecepatan 0,1 m/menit. abrasif kain emery adalah emery,dan ukuran partikelnya adalah Pl00 menurut ISO 6344-2Berat 1 kg digantung dari ujung selang yang lain sebagai panduan untuk mencegah selang berputar.jarak maksimum antara berat dan pusat roller adalah 600mmSetelah uji selesai, isolasi dasar tidak harus bocor dan uji kekuatan listrik 16.3 harus dilakukan antara konduktor yang terhubung dan larutan garam.
3. Tes ketahanan lentur: Sistem mengontrol motor untuk menggerakkan mekanisme eksentrik untuk mengangkat lengan robot (ke 40±1°).dan mesin akan berhenti secara otomatis ketika jumlah kali dicapai.
Selama pengujian, ujung selang yang membawa arus yang dimaksudkan untuk dihubungkan ke kepala pembersih daya diikat pada lengan poros perangkat.Jarak antara sumbu lengan poros dan titik di mana selang membentang ke komponen kaku adalah 300 ± 50 mmBerat dengan massa 5 kg digantung di ujung selang yang lain (berat dapat meluncur di sepanjang geser berat), lengan pivot naik dari horizontal ke 40 ° ± 1 °,dan siklus diulang 2500 kaliKemudian putar ujung selang ke 900 dan ulangi tes di atas 2500 kali. Setelah tes selesai, lakukan tes kekuatan listrik pada sampel.
4. uji ketahanan memutar: Sistem mengontrol motor untuk mendorong poros berputar untuk memutar dan memutar sampel.ujung selang yang membawa arus diikat pada perlengkapan berputar peralatan (bergantung sendiri)Setiap siklus berputar 5 kali ke depan dan 5 kali ke belakang dengan kecepatan 10 r/menit, dan melakukan 2000 tes siklus.melakukan uji kekuatan listrik pada sampel
Parameter teknis
| Stasiun pengujian | Jenis gabungan, empat stasiun, setiap stasiun dapat diuji secara independen |
| Metode kontrol listrik | Kontrol listrik cerdas PLC, operasi layar sentuh |
| Mode drive | Penggerak motor |
| Item pengujian |
1. Uji ketahanan ekstrusi selang yang membawa arus 2. Uji ketahanan abrasi selang yang membawa arus 3. Uji ketahanan lentur selang yang membawa arus 4Uji daya torsi selang yang membawa arus |
| Parameter uji ketahanan ekstrusi |
1. rentang kekuatan: 10-2000N, default 1500N, resolusi 0.1N 2. Kecepatan tes dapat diatur dari 10-100mm / min, default adalah 50mm / min 3. Piring menekan LWH = 100 × 50 × 20mm, tepi panjang bulat R1, terbuat dari stainless steel 4Tindakan kekuatan: sepenuhnya otomatis |
| Parameter uji ketahanan abrasi |
1. Kecepatan uji: 30r/menit, dapat diatur sebelumnya 2Diameter rol: 120 mm 3Jarak bergerak horisontal selang: 300mm, penyesuaian eksentrik 4Kecepatan gerakan sabuk abrasif: 0,1 m/menit 5. sabuk Emery: ISO/DIS6344 membutuhkan ukuran sabuk abrasif P100 6. benda berat: 1 kg 7Pada posisi terendah, jarak antara berat dan pusat roller: 600mm 8. Jumlah tes: 0-999999 kali, dapat diatur sebelumnya, default adalah 100 kali |
| Parameter uji ketahanan lentur |
1Kecepatan uji: 10r/min, dapat diatur sebelumnya, akurasi ±1r/min 2. Sudut lentur: 40°±1° 3. Berat beban: satu masing-masing 2,5 dan 5 kg 4Panjang lengan ayunan: 300mm±50mm 5. Jumlah tes: 0-999999 kali, dapat diatur sebelumnya, default adalah 10000 kali 6. Kemiringan logam: Ketika beban dipindahkan ke atas dan ke bawah, sudut defleksi maksimum selang adalah 3 °, dan sudut defleksi vertikal dari kemiringan adalah 3 ° ± 1 °. |
| Parameter uji daya torsi |
1. Kecepatan uji: 10r/menit, dapat diatur sebelumnya 2. arah rotasi: maju dan mundur, secara otomatis beralih sesuai dengan jumlah waktu yang ditetapkan 3Jumlah putaran maju / mundur: 5 kali, dapat diatur sebelumnya 4. Siklus operasi: 0-999999 kali, dapat diatur sebelumnya, default adalah 2000 kali, satu siklus adalah 5 putaran ke depan dan 5 putaran mundur dengan kecepatan 10r / min |
| Struktur peralatan | Perangkat ini mengadopsi struktur berdiri lantai dengan roda. |
| Sumber daya listrik | AC220V ± 10%/50-60Hz, 3kW |
| Ukuran peralatan | WDH = 1500X1200X1650mm |
| Berat peralatan | Sekitar 230kg |
