Tiga Stasiun Plug Isolasi Sleeve Abrasion Test Apparatus Tekanan Beban 4N IEC 60884
| Standard clause: | IEC60884 Klausul 24.8 | Standard figure: | Gambar 31 |
| Test Stations: | Tiga Stasiun | Drive mode: | Mode listrik |
| Test Stroke: | 9mm | Pressure load: | 4N |
| Abrasion rate: | 30 gerakan per menit | Test times: | 0-999999 kali, dapat disesuaikan |
| High Light: | Alat Uji Abrasi Lengan Isolasi 4N,Alat Uji Abrasi Tiga Stasiun |
||
Tiga Stasiun Plug Isolasi Sleeve Abrasion Test Apparatus Tekanan Beban 4N IEC 60884
Informasi produk:
Standar: IEC 60884-1:2022 pasal 24.8 gambar 31, BS1363-1: 2012 gambar 9.
Spesimen dan keterbatasan: Sleeve isolasi untuk pin colokan.
Tujuan pengujian: Cocok untuk pengujian ketahanan keausan lengan isolasi colokan
Prinsip pengujian: Motor menggerakkan mekanisme eksentrik untuk mencapai pengikis penguncian yang bergantian.
Struktur:
Ini terdiri dari balok silang yang ditempatkan secara horizontal dan dasar penjepit yang bergerak secara linier.Ujung balok silang dilengkapi dengan kepala berbentuk U yang ditekuk dari kawat baja pendek dengan diameter 1 mm (dua titik bentuk U dipasang secara vertikal pada balok silang). tepi bawah kawat baja berbentuk U adalah bagian kerja lurus 6mm. tepi bawah lurus 6mm dari kawat baja berbentuk U ditekan pada lengan isolasi kunci,dan motor menggerakkan kursi perlengkapan yang dilengkapi dengan kunci untuk berputar maju mundur, sehingga kawat baja menggosok terhadap sampel isolasi kunci untuk pengujian.

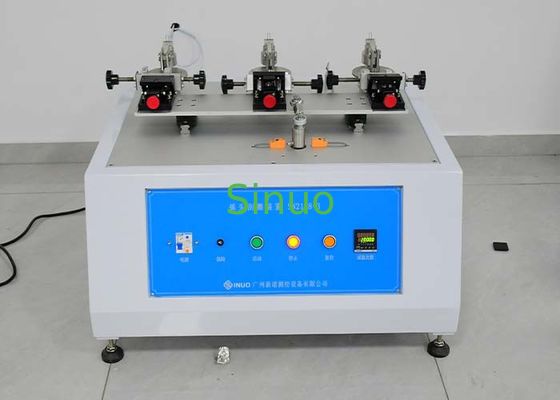

Peralatan ini mengadopsi struktur sinkron tiga stasiun, seperti yang ditunjukkan di bawah ini:
Parameter teknis:
| Stasiun pengujian | Tiga stasiun, sinkron |
| Mode drive | Mode listrik |
| Tingkat abrasi |
30 kali/menit, satu untuk setiap perjalanan pulang dan pulang |
| Waktu pengujian | 0-999999 kali, diatur |
| Tekanan beban | 4N |
| Kabel pengikis |
Φ1mm, panjang efektif 6mm |
| Tekanan uji | Lebih dari 1 meter, stroke tetap |
| Mekanisme penyesuaian sudut |
Perlengkapan ini dilengkapi dengan mekanisme penyesuaian sudut, yang cocok dengan standar Eropa internal delapan pin dan pin lurus konvensional.Setelah spesimen dipasang, gauge dapat digunakan untuk langsung kalibrasi posisi 10 °.
|
| Sumber daya listrik | AC220V ± 10%/50-60Hz |
| Ukuran peralatan | WDH = 850X760X600mm |
| Berat peralatan | Sekitar 130kg |
