IEC 60670-1 Tes Ketangguhan Kotak Pemasangan Tertanam Perangkat Pengelolaan Tes Klasifikasi

IEC 60670-1 Tes Ketangguhan Kotak Pemasangan Tertanam Perangkat Pengelolaan Tes Klasifikasi

Informasi produk:

Standar: Perangkat ini dirancang dan diproduksi sesuai dengan persyaratan standar IEC60670-1 Pasal 12.11, Gambar 12, 13, 14.

Sampel: Kotak dan kandang pemasangan tersembunyi dan setengah tersembunyi yang diklasifikasikan menurut IEC60670-1 Bagian 7.2.1.

Tujuan dan prinsip pengujian: Kotak pemasangan tersembunyi atau setengah tersembunyi atau rumah pada dinding, langit-langit dan lantai padat, setelah dipasang dengan benar sesuai dengan instruksi pabrikan.Dan perangkat pemasangan built-in harus memastikan bahwa sampel dapat dipasang dengan benar di dinding, langit-langit dan lantai, dan harus dapat memastikan penggunaan normal tanpa pergeseran atau jatuh.

Uji ini mensimulasikan pemasangan normal kotak pemasangan, dan berat utama digunakan untuk menerapkan kekuatan (72±0.1) N dalam arah vertikal.1)N jatuh dari ketinggian 50mm ke berat utama 10 kaliSetelah pengujian, pergeseran kotak pemasangan pada pelat pemasangan tidak boleh melebihi 0,5 mm, untuk memverifikasi ketegasan perangkat pemasangan kotak pemasangan.

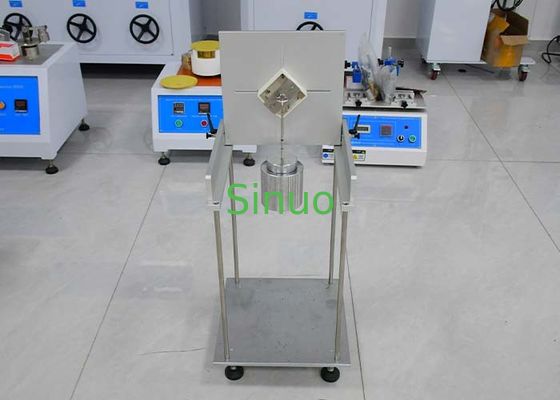

Struktur dan Fitur Peralatan:

Perangkat ini terdiri dari lempeng atas pemasangan, mekanisme penyesuaian sudut, berat utama F, berat tambahan G, kotak pemasangan dan perangkat pemasangan tambahan.Berat aksesoris adalah 1/10 dari total berat.

Dimensi peralatan: Sekitar: 350×350×600 (mm) lebar×D×H, Berat peralatan: 25kg

Parameter teknis:

Stasiun pengujian	Single
Piring atas pemasangan	Dengan slot panjang untuk sekrup pemasangan berbentuk salib, pelat pemasangan dapat diikat pada sampel.
Konfigurasi berat	Berat utama: 72±0,1N x1; Berat tambahan: 8±0,1N x1; Catatan: Berat berat utama termasuk berat kait yang sesuai
Kotak pemasangan	Hal ini dapat digunakan untuk memasang kotak pemasangan tersembunyi atau semi tersembunyi yang tertanam. Menurut persyaratan ukuran standar, harus ada setidaknya 20mm celah dari semua sisi sampel. Kotak pemasangan standar sesuai dengan ukuran sampel pelanggan
Perlengkapan pemasangan	Satu set, digunakan untuk mengunci perlengkapan pemasangan pada lubang pemasangan sampel
