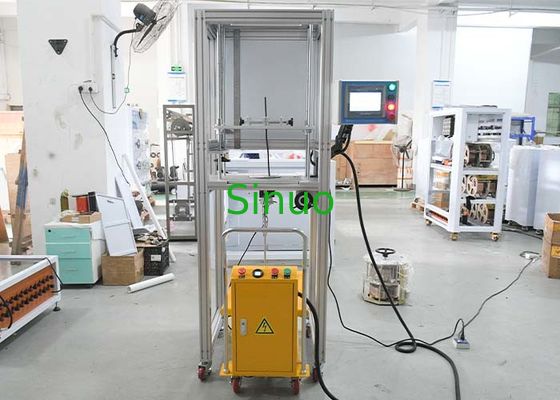

Penguji Tegangan Terminal untuk Konektor tanpa Sekrup & Threaded Perangkat Kepatuhan UL486A-B

Penguji Tegangan Terminal untuk Konektor tanpa Sekrup & Threaded Perangkat Kepatuhan UL486A-B

Informasi produk:

Perangkat pengujian ini sesuai dengan UL486A-B klausul 9.3.2.1, Pasal 9.3.2.3, Pasal 9.3.2.4 dan tabel 26 dan gambar 6, IEC60947-1, dll.

Contoh dan pembatasan: terminal sekrup, terminal tanpa benang dan konektor.

Tujuan pengujian: Untuk memeriksa apakah terminal sekrup dan terminal tanpa benang dapat menahan tegangan mekanis yang terjadi selama penggunaan normal.Hal ini terutama digunakan untuk menilai apakah desain dan struktur blok terminal penjepit benang memenuhi persyaratan tidak terlalu merusak kawat saat penjepit kawat.

Prinsip pengujian: Menggunakan struktur sekrup rel panduan. Jumlah pengujian dapat diatur sebelumnya sebelum digunakan. Ketika nilai yang ditetapkan tercapai, mesin akan secara otomatis berhenti dan membunyikan sinyal alarm.

Parameter teknis:

Sistem kontrol:
Dilengkapi dengan kontrol PLC dan antarmuka layar sentuh intuitif untuk pengoperasian yang mudah.
Parameter pengujian seperti kecepatan, waktu pengujian dapat diatur sebelumnya.

Desain Mekanis:
Stasiun pengujian tunggal yang digerakkan oleh sistem servo presisi.
Disk berputar berlubang ganda dengan diameter putaran Ø76mm.
Kecepatan rotasi yang dapat disesuaikan (515 rpm), dengan UL486A-B membutuhkan 9 rpm.
Jumlah uji (0999999) dan durasi uji (09999 menit) dapat diatur; berhenti otomatis dan alarm setelah selesai.

Sistem Fleksibel
Clamp pusat dan kunci yang cocok untuk blok terminal hingga 60×70×90 mm.
Desain perubahan cepat memungkinkan penggantian perlengkapan cepat.
Plat pemasangan tambahan 300×250 mm, bisa dipertukarkan dengan penjepit utama.
Jarak pemasangan diatur hingga 120 mm dari pusat rotasi.

Pengaturan beban dan ketinggian:
Set bobot modular menyediakan 24 tingkat dari 0,7 kg hingga 109 kg, termasuk hook.
Jangkauan pengaturan ketinggian manual: 250×800 mm, dengan tanda skala.
Dilengkapi dengan mekanisme angkat listrik dan baki berat besar untuk stabilitas.

Sampel akomodasi:

Diameter busur yang kompatibel dengan UL486A-B: 6,4 mm sampai 54 mm.
Mendukung dimensi sampel terminal sesuai dengan UL486A-B Tabel 26.

Sumber Daya:
Bekerja pada fase tunggal 220V, 50Hz.
