Penguji ketahanan pintu kulkas stasiun ganda IEC 60335-2-11

IEC 60335-2-11 Klausa 20.101 Mesin Pengujian Ketahanan Pintu Terintegrasi Untuk Pengujian Kulkas

Informasi produk:

Mesin pengujian ketahanan pintu terintegrasi sesuai dengan IEC60335-2-4:2008, klausul 18, IEC60335-2-11:2008, klausul 20.101, IEC60335-2-7:2016 klausul 18 dan 22.104, IEC60335-2-24:2020 pasal 23.3 dan lain-lain.

Sampel dan batasan:

Peralatan pendingin (pendingin, freezer), mesin es krim dan pembuat es (single-phase 250V, lainnya 480V, DC 24V), oven microwave, oven.

Tujuan pengujian:

Digunakan untuk melakukan uji daya tahan dan uji tegangan saat mengunci pintu pada perangkat penguncian penutup atau pintu kulkas dan freezer.Untuk memverifikasi keandalan perangkat penguncianHal ini juga digunakan untuk membantu tes lain untuk melakukan pembukaan pintu berulang dan tindakan penutupan. seperti tes pencairan dan tes kebocoran pendingin.

Prinsip pengujian:

Motor menggerakkan lengan mekanis untuk mendorong pintu atau penutup yang disedot oleh cangkir hisap vakum untuk berbalas pada kecepatan tertentu.Sensor kekuatan dipasang pada lengan mekanis untuk membentuk kontrol loop tertutup dengan servo motorNilai kekuatan pembukaan pintu dapat dikontrol dan diukur dengan tepat.

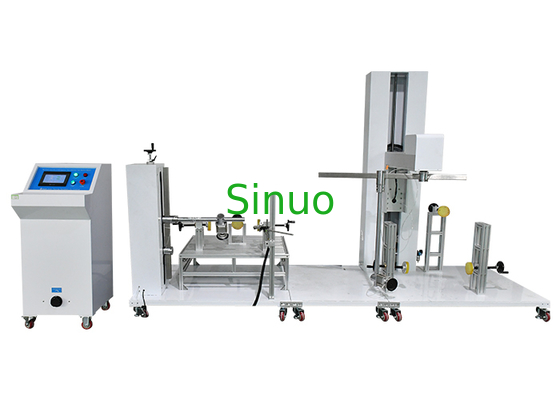

Struktur peralatan:

Peralatan ini terdiri dari kabinet kontrol listrik (termasuk regulator tegangan beban), rak, dan lengan mekanis yang dipasang di atasnya.

Struktur bingkai keseluruhan diadopsi, dan sampel ditempatkan pada pelat bawah peralatan, sehingga gerakan relatif adalah tegangan internal, mengurangi getaran peralatan.Sebuah struktur tipe kolom dipasang pada pelat bawahKolom kiri berisi seperangkat mekanisme pembukaan dan penutupan pintu atas dan bawah. Kolom kanan berisi seperangkat mekanisme pembukaan dan penutupan pintu kiri dan kanan.plat bawah mengadopsi struktur pusat, yang kompatibel dengan tes pembukaan kiri dan kanan (tidak pada saat yang sama).

Dimensi peralatan: Sekitar: 1800×1300×2200 (mm) W×D×H, Berat peralatan: 350kg

Perangkat perlindungan keselamatan: Perlindungan kebocoran, perlindungan kelebihan beban dan sirkuit pendek, kelebihan beban, perlindungan sirkuit pendek

Lingkungan penggunaan:

Sumber daya: AC220V±10%/50-60Hz, daya 6KW

Sumber udara: Udara terkompresi 0,5-0,7MPa

Tempat penggunaan: tekanan atmosfer 80~106kpa; suhu sekitar 5~40°C; kelembaban relatif (20~80)%RH; tidak ada getaran, getaran, gangguan elektromagnetik, tidak ada debu,Tidak ada gas peledak dan korosif, disipasi panas yang baik

Parameter teknis:
