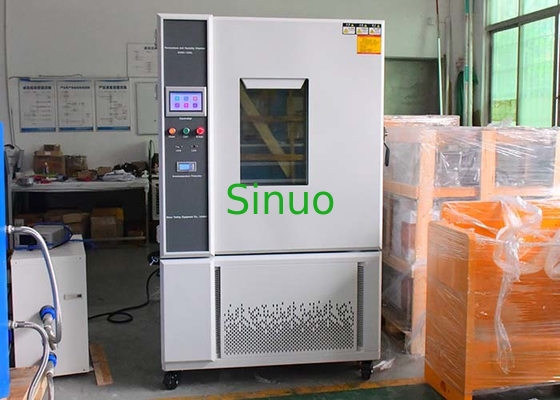

IEC 60068-2-1 Ruang Uji Lingkungan 1000L -70°C sampai +150°C

Ukuran Ruang

Tingkat suara A≤70dB(A)

(Diukur di ruang kedap suara dengan suhu sekitar 25°C dan gema rendah. Menggunakan pembobotan A, uji rata-rata 9 titik. Setiap titik uji berjarak 1 meter dari sumber kebisingan secara horizontal dan 1 meter di atas tanah.)

1. Bahan dinding luar: Papan A3 penyemprotan.

2. Bahan dinding dalam: pelat baja tahan karat yang disikat SUS﹟304.

3. Bahan insulasi termal ruang: busa poliuretan kaku tahan suhu tinggi 100mm.

4. Bahan insulasi pintu ruang: busa poliuretan kaku tahan suhu tinggi 100mm.

1. Kipas sentrifugal poros panjang baja tahan karat: 2 set/90W.

2. Kipas, pemanas, evaporator (juga dehumidifier), perangkat drainase, port penyeimbang tekanan, deflektor udara yang dapat disesuaikan, sensor suhu

1. Jendela pengamatan: kaca temper vakum 400x600x40mm 3 lapis

2. Pegangan terpasang datar

3. Engsel pintu: Engsel impor SUS #304

4. Lampu hemat energi di dalam ruang

5. Lubang timah: φ50mm 1 buah

1. Pintu satu bagian terbuka ke luar, dengan engsel di kiri dan pegangan di kanan (saat menghadap bagian depan kotak).

2. Dilengkapi dengan mekanisme pengunci pintu pengaman (pintu dapat dibuka di ruang uji), pintu dilengkapi dengan panas listrik untuk mencegah kondensasi, dan jangkauan yang terlihat dari jendela pengamatan kaca isolasi (W400×H600mm). Rangka pintu dilengkapi dengan perangkat pemanas listrik anti-kondensasi.

1. Pemanas listrik baja tahan karat berbentuk radiator tipe sirip

2. Metode kontrol pemanasan: SSR (Solid State Relay) modulasi lebar pulsa periode sama non-kontak

3. Daya pemanasan: sekitar 3KW

1. Kompresor gulir suhu rendah dan kebisingan rendah Hitachi atau Emerson (metode pembuangan panas berpendingin udara).

2. Metode pendinginan: pendingin udara

1. Penyesuaian otomatis perangkat laju aliran batubara dingin diadopsi untuk secara efektif menghilangkan beban pemanasan produk yang akan diuji, yang disinkronkan dengan teknologi Jerman/Jepang.

2. Dibandingkan dengan desain tradisional, stabilitas dan keterulangan kontrol lebih tinggi, dan mencapai kinerja ultra-tinggi dalam hal penghematan daya dan penghematan energi.

Kompresor gulir suhu rendah dan kebisingan rendah Hitachi atau Emerson

1. Kondensor dan evaporator mengadopsi perangkat sirip aluminium tipe spoiler ganda AC&R.

2. Perangkat penekanan mengadopsi aksesori pendingin merek terkenal yang diimpor.

1. Pengontrol sistem kontrol secara otomatis menyesuaikan kondisi pengoperasian kompresor pendingin sesuai dengan kondisi pengujian. Kapasitas pendinginan keluaran dapat dikontrol untuk mencapai prinsip penghematan listrik dan air. Kondisi kerja lebih stabil. Terutama kelembaban operasi dapat menghemat 30% listrik.

2. Katup pengatur tekanan penguapan.

3. Sirkuit pendingin udara balik kompresor

1. Kurva dan suhu serta kelembaban dapat ditampilkan pada antarmuka yang sama

2. Tampilan layar suhu dan kelembaban

3． Kurva dapat direkam secara real-time

Indikator teknis:

1. Layar sentuh warna 7 inci

2. Dua mode kontrol: program/nilai tetap

3. Jenis sensor: dua input PT100 (input sensor elektronik opsional)

4. Mode output: pulsa tegangan (SSR)/output kontrol: 2 (suhu/kelembaban)/2 output analog 4-20mA/16 output relai (pasif)

5. Sinyal kontrol: 8 sinyal kontrol IS/8 sinyal kontrol T/4 sinyal kontrol AL

6. Sinyal alarm: 16 alarm hambatan eksternal DI

7. Rentang pengukuran suhu: -90.00℃--200.00℃, (opsional -90.00℃--300.00℃) kesalahan ±0.2℃

8. Rentang pengukuran kelembaban: 1.0%--100%RH, kesalahan ±1%RH

9. Antarmuka komunikasi: (RS232/RS485, jarak komunikasi maksimum 1.2km [serat optik hingga 30km])

10. Jenis bahasa antarmuka: Cina/Inggris

11. Dilengkapi dengan fungsi input bahasa Inggris

12. Dapat digunakan dengan printer (fungsi USB opsional)

13. Berbagai output relai kombinasi sinyal, dan sinyal dapat dikenakan operasi logis (NOT, AND, OR, NOR, XOR), disebut sebagai kemampuan pemrograman PLC

14. Metode kontrol relai yang beragam: parameter->mode relai, relai->mode parameter, mode kombinasi logika, mode sinyal komposit

15. Pengeditan program: 120 grup program dapat diprogram, dan setiap grup program dapat memprogram hingga 100 segmen

Akurasi: suhu ±0.1℃＋1digit, kelembaban ±1%R.H＋1digit

Resolusi: suhu ±0.01℃, kelembaban ±0.1%R.H.

Kemiringan suhu: 0.1~9.9 dapat diatur.

Ia memiliki fungsi siaga dan alarm batas atas dan bawah.

Sinyal input suhu dan kelembaban bola kering dan basah PT100x2.

9 set pengaturan parameter kontrol P.I.D, perhitungan otomatis P.I.D.

Bola kering dan basah dengan fungsi koreksi layar otomatis

1. PID saturasi anti-integral

2. Metode kontrol suhu seimbang BTC + kontrol kapasitas pendinginan cerdas DCC + kontrol listrik cerdas DEC (peralatan uji suhu)

3. Metode kontrol suhu dan kelembaban seimbang BTHC + kontrol kapasitas pendinginan cerdas DCC + kontrol listrik cerdas DEC (peralatan uji suhu dan kelembaban)

Ini mengadopsi mode dialog layar, tidak diperlukan input kunci, dan layar langsung menyentuh opsi.

Nilai set (SV) dan aktual (PV) suhu ditampilkan secara langsung.

Dapat menampilkan nomor program, segmen, waktu yang tersisa, dan jumlah siklus yang sedang dieksekusi.

Fungsi waktu kumulatif berjalan.

Nilai pengaturan program suhu ditampilkan dalam kurva grafis, dengan fungsi tampilan real-time dari eksekusi kurva program.

Dilengkapi dengan layar pengeditan program terpisah, setidaknya 5 segmen suhu, kelembaban, dan waktu dapat dimasukkan di setiap halaman.

Bahasa Cina dan Inggris dapat dialihkan sesuka hati.

Layar prompt kesalahan ditampilkan.

Lampu latar layar dapat disesuaikan.

Fungsi perlindungan tampilan layar dapat diatur ke timer, TIMER atau shutdown manual.

Grup program yang tersedia: maksimum hingga 120 PATTEN.

Kapasitas memori yang tersedia: total 12000 SEGMEN.

Eksekusi perintah yang dapat diulang: setiap perintah dapat dieksekusi hingga 3200 kali.

Program dibuat secara percakapan, dengan fungsi seperti pengeditan, penghapusan, dan penyisipan.

Pengaturan waktu SEGMEN 0~99Jam59Menit.

Perangkat modul kontrol waktu yang dapat diprogram x2 set.

Dengan memori program mati, mulai otomatis, dan eksekusi program berkelanjutan setelah dihidupkan.

Dengan antarmuka komunikasi RS-485 atau RS-232.

Kurva grafik dapat ditampilkan secara real time selama eksekusi program.

Dengan penyesuaian otomatis kapasitas pembekuan.

Dengan fungsi mulai dan shutdown terjadwal.

Dengan fungsi penyesuaian tanggal dan waktu.

Fungsi kunci dan kunci layar (LOCK).

Perangkat perlindungan suhu berlebih yang dapat disesuaikan (perlindungan ganda, pelindung suhu berlebih presisi ultra-tinggi pertama yang dapat diatur untuk suhu tinggi dan rendah. Perlindungan suhu tinggi atau rendah dapat diatur untuk melindungi produk yang diuji dengan lebih baik saat mesin gagal.

Saluran pendingin udara terlalu panas.

Motor kipas terlalu panas.

Tanah rata, berventilasi baik, dan tidak mengandung gas dan debu yang mudah terbakar, meledak, korosif

Tidak ada sumber radiasi elektromagnetik yang kuat di dekatnya.

Ada saluran pembuangan lantai di dekat peralatan (dalam jarak 2 meter dari unit pendingin).

Kapasitas dukung tanah lokasi: tidak kurang dari 800kg/m2.

Ada ruang perawatan yang sesuai di sekitar peralatan.

A: tidak kurang dari 600mm

B: tidak kurang dari 1000mm

C: tidak kurang dari 100mm

D: tidak kurang dari 600mm

1. Air murni harus digunakan

2. Air keran harus diolah

1. Suhu: 5℃～35℃

2. Kelembaban relatif: ≤85%

3. Tekanan udara: 86kPa～106kPa

d) Catu daya

AC380V tiga fase empat kawat + kabel ground pelindung

Rentang fluktuasi tegangan yang diizinkan: AC (380±10)V

Rentang fluktuasi frekuensi yang diizinkan: (50±0.5)Hz

Resistansi pembumian kabel ground pelindung kurang dari 4Ω

Pengguna diminta untuk mengkonfigurasi sakelar udara atau daya dengan kapasitas yang sesuai untuk peralatan di lokasi pemasangan, dan sakelar ini harus digunakan secara independen untuk peralatan ini
