IEC 62552:2015 Penguji pintu kulkas otomatis dengan kontrol PLC

MOQ:	1
harga:	Customized
Kemasan Standar:	Plywood Case
Periode pengiriman:	30 hari
Cara Pembayaran:	T/T
Kapasitas pasokan:	20 set per bulan

Rincian Informasi

Deskripsi Produk

Informasi detil

Tempat asal

Nama merek

Sinuo

Sertifikasi

Calibration Certificate(Cost Additional )

Nomor model

SN1201

Sistem Kontrol:

MITSUBISHI PLC

Sistem Penggerak:

Servo + reducer (pembukaan/penutupan), silinder (membanting)

Item Tes:

1. Tes Daya Daya Daya (Pintu Kiri/Kanan/Prancis) 2.50n Tes Pembanting

Test Stations:

1 station, 4 robotic arms (independent or simultaneous operation)

Siklus Uji:

0–999.999 (layar sentuh yang dapat disesuaikan, stop otomatis)

Jeda waktu:

0–99.999.9 s (dapat disesuaikan)

Sudut bukaan:

0–100 °, ± 0,1 ° (akurasi)

Kecepatan Operasi:

6–30 siklus/menit (dapat disesuaikan)

Menyoroti:

Penguji pintu kulkas IEC 62552

penguji pintu kulkas otomatis dengan PLC

peralatan pengujian kulkas dengan garansi

Deskripsi Produk

IEC 62552:2015 Penguji Pembukaan dan Penutupan Pintu Kulkas Otomatis

Informasi produk:

Penguji dimaksudkan untuk pengujian daya tahan pintu freezer vertikal dan juga dapat digunakan bersama dengan pengujian efisiensi energi kulkas untuk mensimulasikan siklus pembukaan/penutupan pintu.Ini adalah perangkat uji otomatis khusus, ideal untuk badan sertifikasi, laboratorium pabrik, dan departemen inspeksi lainnya.

Sistem mengadopsi kontrol cerdas berbasis PLC yang matang, menampilkan aktuator gerak yang dapat disesuaikan, kumpulan cangkir hisap untuk mengamankan ke permukaan kulkas,dan layar sentuh LCD warna untuk input parameterPengguna dapat mengatur sudut uji, kecepatan, dan waktu operasi pintu untuk secara realistis mensimulasikan pembukaan / penutupan pintu manual, mencapai kontrol multi-fungsi cerdas.

TesPrinsipnya:

• Membuka pintu:

Servo motor menggerakkan lengan mekanis untuk menarik tali yang menggerakkan pintu yang dipasang di cangkir hisap dari 0 ° hingga 5 ∼ 15 ° dengan gerakan terkontrol, setelah itu pintu bergerak bebas ke sudut target.

• Penutupan pintu:

Servo motor menggerakkan lengan dengan roda tekanan untuk mendorong pintu dari 45° ke 35°40° di bawah gerakan terkontrol, diikuti oleh fase gerak bebas sampai benar-benar ditutup.

• Satu siklus terbuka-tutup lengkap didefinisikan sebagai satu siklus pengujian.

• Uji Swing 50N:

Pintu lemari es pertama kali dibuka ke 90° (dibatas secara mekanis dari dalam).Berat (dihubungkan dengan kawat baja) diangkat dan dijatuhkan oleh silinder pneumatik untuk menerapkan kekuatan 50N, menggoyang pintu lebih dari 90 ° ke sudut maksimum.

Lengan kemudian mengatur kembali pintu ke 90 °, dan dampak diulang 10.000 kali.

Struktur mekanik:

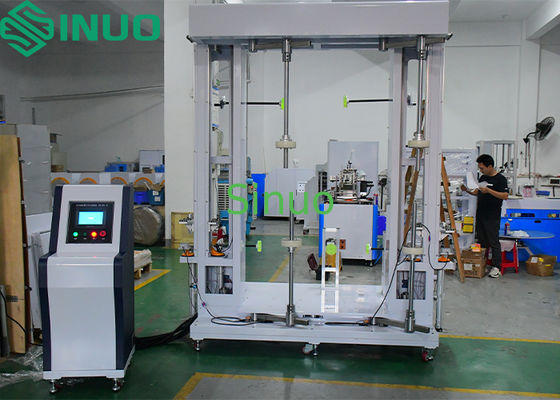

Seperti yang ditunjukkan pada gambar, peralatan ini memiliki struktur rangka terintegrasi.Sampel kulkas ditempatkan pada baseplate untuk memastikan gerakan relatif menyebabkan tekanan internal daripada getaran dari seluruh mesin.

Dua kolom vertikal dipasang pada baseplate (kiri dan kanan), masing-masing berisi dua mekanisme pembukaan/penutupan pintu, seperti yang ditunjukkan pada Gambar 1,memungkinkan pengujian serentak kulkas dengan hingga empat pintu.

Konfigurasi sampel uji ditunjukkan pada Gambar 2.

IEC 62552:2015 Penguji pintu kulkas otomatis dengan kontrol PLC 0

Gambar 1

IEC 62552:2015 Penguji pintu kulkas otomatis dengan kontrol PLC 1

Gambar 2

Spesifikasi Teknis:

Tidak, tidak.	Artikel	Spesifikasi
1	Sumber Daya	AC 220V, 50Hz, 5 kW
2	Sistem kontrol	Kontrol cerdas Mitsubishi PLC
3	Antarmuka HMI	WEINVIEW layar sentuh berwarna 7 inci
4	Sistem Penggerak	Pembukaan/penutupan pintu: Servo motor + pengurang presisi Membuka pintu: Silinder
5	Sampel yang berlaku	Jenis yang sama seperti yang ditunjukkan pada Gambar 2 W×D×H = (0,4~1,0 m) × (0,4~1,0 m) × (0,6~2,0 m)
6	Titik Uji	1Uji daya tahan pintu kulkas (pembukaan kiri, pembukaan kanan, pintu Prancis) 2. 50N uji pintu mengetuk
7	Stasiun Uji	1 stasiun untuk pengujian 1 kulkas, kompatibel dengan pintu kiri/kanan/pintu Prancis; 4 lengan robot dapat beroperasi secara independen atau secara bersamaan
8	Pilar tegak	2 kolom (kiri dan kanan), masing-masing dengan 2 lengan ayunan bertenaga; ketinggian cangkir hisap yang dapat disesuaikan sesuai dengan posisi pintu
9	Senjata Mekanis	4 set (atas/bawah kiri, atas/bawah kanan); dapat disesuaikan panjang dan tinggi agar sesuai dengan berbagai ukuran pintu
10	Mekanisme cangkir sedotan	4 set cangkir hisap stabil untuk pegangan pintu yang handal
11	Tray Berat	4 set untuk uji pencoblosan pintu 50N
12	Jumlah Siklus Tes	0999,999 siklus diatur melalui layar sentuh; berhenti otomatis setelah selesai
13	Sudut Pembukaan Pintu	0°100°, diatur melalui layar sentuh dengan akurasi ±0,1°
14	Waktu jeda operasi pintu	0 ¢ 99,9990,9 detik, diatur melalui layar sentuh
15	Kecepatan operasi pintu	6-30 siklus/menit, diatur melalui layar sentuh
16	Posisi Kulkas	3 set struktur posisi untuk mengamankan sisi kulkas dan belakang
17	Deteksi sudut miring pintu	Dilengkapi dengan sensor sudut; berkomunikasi dengan PLC untuk menghentikan tes dan peringatan jika sudut pintu melebihi batas yang ditetapkan
18	Bingkai	Kompatibel dengan ukuran sampel maksimum; kulkas yang dipasang pada pelat dasar bingkai
19	Memori mati	Sistem menyimpan memori kemajuan tes dan melanjutkan dari mana ia berhenti setelah kegagalan listrik
20	Data & Curve Tampilan	Layar sentuh menampilkan sudut miring dan kurva siklus benturan; permintaan data historis tersedia
21	Perlindungan Keamanan	Henti darurat, perlindungan terhadap kebocoran, sirkuit pendek, perlindungan atas beban
22	Dimensi & Berat	Kerangka: W1800 × D1400 × H2400 mm, sekitar 350 kg
