IEC 61386-1:2017 Pasal 10.2 Penguji Resistensi Kompresi Saluran
| Test stations: | Stasiun tunggal | Control mode: | Kontrol cerdas PLC |
| Specimen size: | Panjang 200 ± 5 mm, diletakkan di pelat dasar | Drive mode: | Penggerak motor |
| Force range: | 10–4894 N | Test speed: | 10–250 mm/menit |
| Test stroke: | 0–600mm | Compression block: | (50 ± 0,5) × 50 × 50mm |
| High Light: | penguji conduit IEC 61386-1,penguji ketahanan kompresi conduit,Peralatan pengujian saluran pipa listrik |
||

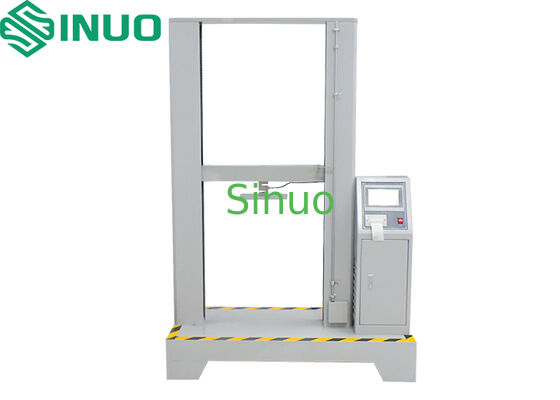

Penguji Ketahanan Tekan Saluran IEC 61386-1:2017 Klausul 10.2
Informasi Produk:
Standar yang Berlaku: IEC 61386-1:2017 <Sistem saluran untuk manajemen kabel – Bagian 1: Persyaratan umum> Klausul 10.2
Spesimen & Lingkup: Cocok untuk saluran logam, non-logam, dan komposit yang digunakan untuk melindungi dan mengelola kawat dan/atau kabel berisolasi untuk sistem kelistrikan atau komunikasi hingga AC 1000 V dan/atau DC 1500 V.
Tujuan Pengujian: Untuk mengevaluasi apakah kinerja mekanis saluran setelah kompresi memenuhi persyaratan standar.
Prinsip Pengujian:
Sistem kontrol PLC menggerakkan motor untuk menerapkan gaya melalui sensor. Sensor terhubung ke blok baja berukuran (50 ± 0,5) × 50 mm.
Gaya yang ditentukan diterapkan pada spesimen dalam waktu (30 ± 3) dtk dan dipertahankan selama (60 ± 2) dtk. Diameter luar spesimen diukur selama pembebanan, dan deformasi tidak boleh melebihi 25% dari diameter luar asli.
Setelah pelepasan beban, perangkat kembali secara otomatis. Setelah (60 ± 2) dtk, diameter luar diukur lagi, dan deformasi tidak boleh melebihi 10% dari diameter luar asli.
Parameter teknis:
|
No. |
Item |
Parameter |
|
1 |
Catu daya |
AC 220 V ±10%, 50–60 Hz |
|
2 |
Stasiun pengujian |
Stasiun tunggal |
|
3 |
Mode kontrol |
Kontrol cerdas PLC, operasi layar sentuh |
|
4 |
Ukuran spesimen |
Panjang 200 ± 5 mm, ditempatkan di pelat dasar |
|
5 |
Mode penggerak |
Mode penggerak |
|
6 |
Rentang gaya |
10–4894 N, Resolusi 0,1 N, Kelas akurasi 2,5, sesuai dengan nilai gaya yang ditentukan dalam Tabel 4 standar.
|
|
7 |
Langkah |
0–600 mm |
|
8 |
Kecepatan pengujian |
10–250 mm/menit, dapat disesuaikan |
|
9 |
Blok kompresi |
(50 ± 0,5) × 50 × 50 mm (P × L × T), tepi bawah chamfered R1 |
|
10 |
Pelat dasar |
Pelat baja ≥ 10 mm, ukuran 500 × 500 mm |
|
11 |
Waktu gaya konstan |
0–999,9 dtk, dapat diatur sebelumnya |
|
12 |
Prosedur pengujian |
Pemuatan (30 ± 3) dtk → gaya konstan (60 ± 2) dtk → pelepasan |
|
13 |
Pengukuran diameter saluran |
Manual |
|
14 |
Dimensi |
sekitar 1000 × 600 × 1350 mm (P × T × L) |
|
15 |
Berat |
150 kg |
|
16 |
Lingkungan Operasi |
suhu: 23 ± 2 °C |
