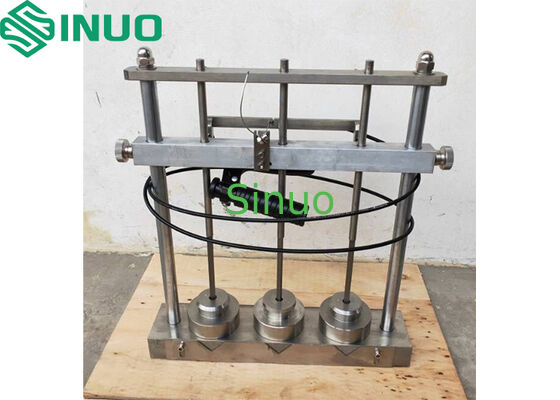

IEC61386-1:2017 Klausul 10.3 Alat Uji Dampak Suhu Rendah
| Test stations: | Tiga stasiun | Specimen length: | 200±5mm |
| Drop masses: | 0,5 kg, 1,0 kg, 2,0 kg, 6,8 kg (masing-masing tiga potong), toleransi +1 0% | Drop height: | 100 mm, 300 mm, toleransi ±1%, dapat disesuaikan |
| Steel anvil: | Ø20 mm, radius busur bawah R300, 100 g | Release method: | Pelepasan mekanis tipe kait manual |
| High Light: | Penguji benturan suhu rendah IEC61386-1,Peralatan pengujian listrik dengan garansi,Peralatan uji benturan Klausul 10.3 |
||
IEC61386-1:2017 Pasal 10.3 Alat Uji Dampak Suhu Rendah
Informasi produk:
Standar yang berlaku: IEC61386-1:2017
Spesimen & Lingkup: Cocok untuk saluran logam, non-logam dan komposit yang digunakan untuk melindungi dan mengelola kawat terisolasi dan/atau kabel untuk sistem listrik atau komunikasi hingga AC 1000 V dan/atau DC 1500 V.
Tujuan Uji: Untuk mengevaluasi ketahanan benturan mekanik saluran setelah kondisi suhu rendah.
Prinsip pengujian: Spesimen dipukul oleh palu jatuh dilepaskan bebas dari ketinggian yang ditentukan.
Struktur & Fitur:
Perangkat ini digunakan bersama dengan ruang suhu rendah.
Perangkat harus ditempatkan pada permukaan horizontal yang padat.
Sebelum pengujian, sampel harus dikondisikan di ruang suhu rendah yang cocok, dan uji benturan harus selesai dalam waktu 10 detik setelah dikeluarkan dari ruang.
Parameter teknis:
|
Tidak, tidak. |
Artikel |
parameter |
|
1 |
Model |
SN2127A |
|
2 |
Stasiun pengujian |
Tiga stasiun |
|
3 |
Panjang spesimen |
200 ± 5 mm |
|
4 |
Massa palu menjatuhkan |
00,5 kg, 1,0 kg, 2,0 kg, 6,8 kg (tiga buah masing-masing), toleransi+1 0% |
|
5 |
Ketinggian penurunan |
100 mm, 300 mm, toleransi ± 1%, disesuaikan
|
|
6 |
Anvil baja |
Ø20 mm, jari-jari busur bawah R300, 100 g |
|
7 |
Metode pelepasan |
Pembuangan mekanis manual, tipe kunci |
|
8 |
Angka struktur |
|
