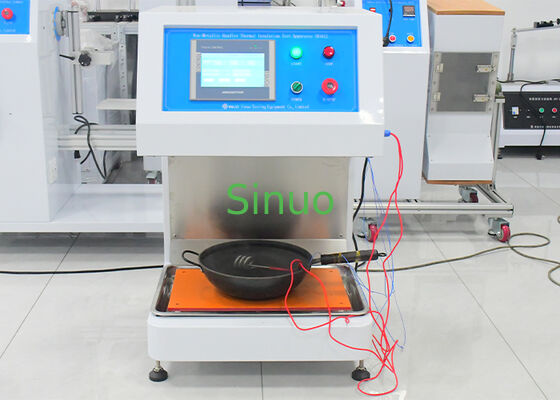

TZS 683:2022 Klausul 10.7 Peralatan Uji Insulasi Termal Pegangan Non-Logam
| Test Station: | Stasiun tunggal | Control Method: | Kontrol PLC |
| Platform size: | 400mm*400mm | Temperature channel: | 4 saluran |
| Heating temperature: | RT~ 100 °C | Test time: | 0-99H99M99S |
| High Light: | Pegangan Non-Logam Isolator Termal,Peralatan Isolasi Pengujian Listrik,TZS 683 Klausul 10.7 Peralatan Uji |
||
- Perkakas harus diisi dengan air pada suhu 23 °C + 2 °C hingga 90% dari kapasitas yang ditetapkan, dan tutupnya (jika disediakan) ditempatkan.
- Air harus dipanaskan dengan menggunakan kumparan pemanas listrik yang direndam dalam air, sehingga mencapai titik didih dalam waktu 15 sampai 20 menit.
- Suhu pegangan harus diukur setidaknya 15 menit setelah air mulai mendidih, dengan menggunakan termokopel yang dipasang pada titik A dan B yang ditunjukkan pada gambar 1.
- Suhu harus dicatat dan dibandingkan dengan suhu yang ditentukan.
| Parameter | Spesifikasi |
|---|---|
| Pengendalian | Kontrol PLC, operasi layar sentuh 7 " |
| Stasiun | Stasiun tunggal |
| Ukuran platform | 400 mm × 400 mm |
| Saluran pencatatan suhu | 4 saluran (titik A, titik B, suhu lingkungan, cadangan) |
| Suhu pemanasan | Rt ~ 100°C |
| Metode pengukuran suhu | Dengan menggunakan termokopel yang dipasang pada titik A dan B yang ditunjukkan pada Gambar 1 |
| Waktu pengujian | 0-99H99M99S, dapat diatur di layar sentuh |
| Koil pemanas listrik | Bahan kumparan pemanas listrik: tembaga.Koil pemanas listrik on/off akan dikendalikan untuk mampu memanaskan air sampai mendidih melalui waktu durasi dari 15 menit hingga 20 menit |
| Rekaman suhu | Tampilan layar sentuh, Suhu dan waktu dapat ditampilkan |
| Sumber daya listrik | AC220V, 50Hz, 3kW |
