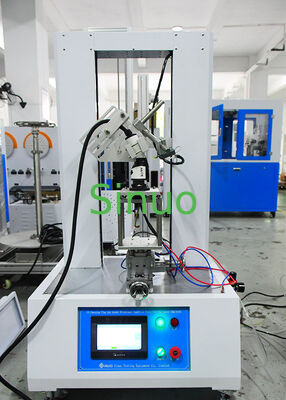

Penguji Kekuatan Penyisipan dan Penarikan Steker EV yang Sesuai dengan IEC 62196-1:2014

MOQ: 1
Harga: Customized
Kemasan Standar: kasus kayu lapis
Periode pengiriman: 30 hari
Cara Pembayaran: T/T
Kapasitas pasokan: 10 Set Per Bulan
Informasi detil
Deskripsi Produk
Informasi detil
Tempat asal
Cina
Nama merek
Sinuo
Sertifikasi
Calibration Certificate (Cost Additional)
Nomor model
SNQC1019S
Kekuatan tes:
10~1000N
Akurasi beban:
±0,5%
beban minimum:
0,01n
Resolusi Perpindahan:
0,01mm
Arah Penyisipan:
Vertikal
Kecepatan Tes:
0,01~100 mm/mnt
Menyoroti:

Tes plug EV yang sesuai

,

Penguji Penarikan Steker EV

,

IEC 62196-1 Penguji kekuatan

Deskripsi Produk
Penguji Gaya Pemasukan dan Penarikan Steker EV Sesuai IEC 62196-1:2014
Gambaran Produk

Penguji Gaya Pemasukan dan Penarikan Steker EV IEC 62196-1 dirancang untuk mengevaluasi kinerja mekanis konektor pengisian daya kendaraan listrik, termasuk steker EV, kopling kendaraan, soket pengisian daya, dan perangkat pengunci.Peralatan pengujian ini mengukur gaya pemasukan dan gaya penarikan selama proses penyambungan dan pemutusan, memastikan bahwa antarmuka pengisian daya memenuhi persyaratan mekanis yang ditentukan dalam

IEC 62196-1:2014Steker, soket-keluar, kopling kendaraan, dan soket kendaraan – Pengisian daya konduktif kendaraan listrik – Bagian 1: Persyaratan umumDilengkapi dengan sistem penggerak motor servo, sensor gaya presisi tinggi, kontrol cerdas PLC, dan antarmuka operasi layar sentuh, penguji ini menyediakan pengukuran gaya yang akurat, perekaman gaya puncak otomatis, dan analisis kurva gaya-perpindahan secara real-time.

Ini banyak digunakan oleh produsen pengisi daya EV, laboratorium komponen otomotif, organisasi sertifikasi pihak ketiga, dan fasilitas pengujian kendaraan listrik untuk verifikasi keandalan konektor pengisian daya.

Kepatuhan Standar:

Standar
Deskripsi Uji Gaya Pemasukan
Steker, soket-keluar, kopling kendaraan, dan soket kendaraan – Pengisian daya konduktif kendaraan listrik – Bagian 1: Persyaratan umum Aplikasi
Penguji Kekuatan Penyisipan dan Penarikan Steker EV yang Sesuai dengan IEC 62196-1:2014
Penguji Gaya Pemasukan dan Penarikan Steker EV cocok untuk pengujian gaya mekanis:

    Steker pengisian daya kendaraan listrik

  •     Konektor pengisian daya EV
  •     Kopling kendaraan
  •     Soket keluar kendaraan
  •     Mekanisme pengunci antarmuka pengisian daya
  •     Sistem koneksi pengisian daya konduktif AC/DC
  • Fungsi Pengujian
Item Uji
Deskripsi Uji Gaya Pemasukan
Mengukur gaya yang diperlukan untuk sepenuhnya memasukkan steker pengisian daya EV ke dalam antarmuka soket Uji Gaya Penarikan
Mengukur gaya tarik yang diperlukan untuk melepaskan konektor pengisian daya Uji Gaya Perangkat Pengunci
Mengevaluasi kinerja mekanis struktur pengunci konektor Analisis Kurva Gaya
Merekam variasi gaya selama proses pemasukan dan penarikan Deteksi Gaya Puncak
Secara otomatis menangkap nilai gaya maksimum selama pengujian Fitur Produk
Sistem Pengukuran Gaya Presisi Tinggi
Penguji menggunakan sel beban presisi untuk memantau perubahan gaya real-time dengan akurasi tinggi. Sistem dapat secara otomatis mendeteksi nilai gaya puncak dan menghentikan pengujian ketika batas yang telah ditentukan tercapai.

Gerakan Terkendali Motor Servo

Sistem penggerak servo menyediakan gerakan vertikal yang halus dan stabil, memastikan hasil pengujian yang berulang di bawah kondisi kecepatan yang terkontrol.

Kontrol PLC Cerdas

Sistem kontrol berbasis PLC dengan antarmuka layar sentuh berwarna memungkinkan operator untuk mengatur parameter pengujian, memantau status pengujian, dan menganalisis kurva gaya-perpindahan dengan nyaman.

Konfigurasi Pengujian Fleksibel

Peralatan mendukung rentang gaya yang disesuaikan dan perlengkapan konektor pengisian daya yang berbeda sesuai dengan persyaratan pelanggan.

Desain Perlindungan Keselamatan

Alarm beban berlebih dan fungsi perlindungan kebocoran bawaan meningkatkan keselamatan operasional selama pengujian.

Parameter teknis:

Stasiun uji
Stasiun tunggal Metode kontrol listrik
Kontrol terintegrasi cerdas PLC, operasi antarmuka sentuh manusia-mesin berwarna Mode penggerak
Penggerak motor servo Nilai gaya uji
10~1000N, rentang lain dapat disesuaikan Akurasi beban
±0.5% Tampilan beban minimum
0.01N Tampilan perpindahan minimum
0.01mm Arah pemasukan
Vertikal Kecepatan uji
0.01~100mm/menit Lantai uji
Pelat baja penahan beban yang dipertebal Perangkat pengangkat
Geser presisi Pemegang Spesimen
Satu perlengkapan khusus untuk antarmuka pistol pengisian daya, gaya lain perlu disesuaikan Melindungi
Alarm kelebihan kekuatan, perlindungan kebocoran Catu daya
AC220V±10%/50Hz, daya 1KW Dimensi & berat peralatan
Sekitar P500*L850*T1550mm, berat: sekitar 120kg Mengapa Memilih Peralatan Pengujian Gaya Steker EV Ini?
    Sesuai dengan persyaratan pengujian konektor pengisian daya EV IEC 62196-1
  •     Pengukuran gaya pemasukan dan penarikan yang akurat
  •     Cocok untuk produsen dan laboratorium konektor pengisian daya EV
  •     Gerakan yang dikendalikan servo memastikan pengujian yang stabil dan berulang
  •     Mendukung perlengkapan yang disesuaikan untuk antarmuka pengisian daya EV yang berbeda
  •     Solusi ideal untuk kontrol kualitas sistem pengisian daya kendaraan listrik
