Instrumen Uji Kekuatan Listrik untuk Isolasi Padat IEC 62368-1 Gambar 29

PeraturanInstrumen Uji Kekuatan Listrikadalah alat uji khusus untuk mengevaluasi kekuatan dielektrik dan kinerja isolasi bahan isolasi padat sesuai denganIEC 62368-1:2023 Pasal 5.4.9.1, Gambar 29.

Instrumen ini dirancang untuk menerapkan kondisi kontak mekanis yang ditentukan pada sampel isolasi selama pengujian,membantu laboratorium memverifikasi apakah bahan dapat mempertahankan isolasi listrik yang memadai dalam kondisi yang ditentukan oleh standar keselamatan yang berlaku.

Ini.IEC 62368-1 Perangkat uji Gambar 29sangat cocok untuk laboratorium keselamatan listrik, laboratorium sertifikasi produk,Departemen R&D dan produsen yang melakukan verifikasi bahan isolasi untuk peralatan listrik dan elektronik.

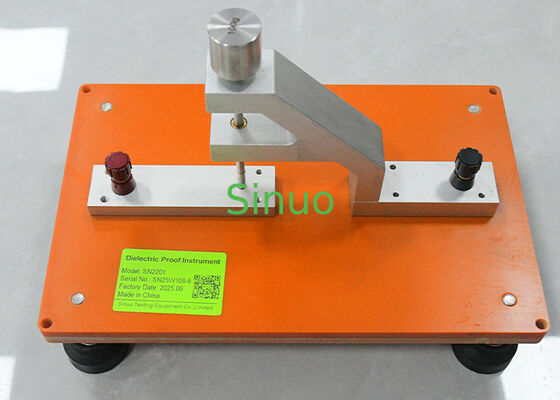

SN2201 disediakan dengan dua konfigurasi untuk persyaratan sampel yang berbeda. Klem dan batang logam yang sesuai dapat dipilih sesuai dengan pengaturan uji yang berlaku, termasukKonfigurasi Φ 5-100 dan Φ 6.4-50.

Isolasi padat adalah bagian penting dari keselamatan listrik karena mencegah jalur arus yang tidak diinginkan antara bagian konduktif.bahan isolasi mungkin perlu menahan tegangan listrik dan mekanik tertentu tanpa kerusakan atau kehilangan kinerja isolasi.

SN2201 dirancang sebagai perlengkapan uji standar khusus IEC 62368-1 Gambar 29 untuk jenis evaluasi ini.

Aplikasi khas meliputi pengujian dan verifikasi:

• Bahan isolasi listrik padat
• Lembar isolasi dan penghalang
• Komponen listrik dan elektronik
• Struktur isolasi yang digunakan dalam peralatan
• Kabel dan bahan isolasi terkait
• Komponen isolasi transformer
• Isolator listrik
• Bagian isolasi penting untuk keselamatan

Alat ini dapat diintegrasikan ke dalam laboratorium keselamatan listrik yang lebih luas IEC 62368-1 sistem pengujian kepatuhan, bersama dengan kekuatan dielektrik lainnya, resistensi isolasi,peralatan uji aksesibilitas dan keselamatan mekanis.

Ujiannya didasarkan pada penentuan kondisi kontak yang ditentukan antara sampel uji dan komponen uji yang sesuai.

Tergantung pada pengaturan uji, penjepit dan batang logam yang tepat dipilih.setelah itu konfigurasi uji yang ditentukan dapat ditetapkan untuk evaluasi.

SN2201 menyediakan dua pilihan batang logam untuk mengakomodasi konfigurasi yang ditentukan pada Gambar 29:

• Φ5 ± 0,1 mm batang logam, 100 g
• Φ6,4 mm batang logam, 50 g

Konfigurasi ini memungkinkan laboratorium untuk melakukan pengujian berulang sambil mempertahankan persyaratan dimensi dan beban yang ditentukan untuk pengaturan pengujian yang berlaku.
