Klausul Y.5 IPX3 Ke IPX6 Alat Uji Semprotan Air IEC 62368-1
| Applied standard: | IEC 62368-1 | Applied clause: | Y.5 |
| IP code test range: | IPX3/4~ IPX6 | Control Method: | PLC & Layar Sentuh |
| Turntable Diameter: | 600mm | Water Jet Direction: | 2.8m |
| Water Tank: | 500L | Pressure Gauge: | 0~0,25MPa |
| High Light: | Alat Uji Semprotan Air IPX6,Klausul Y.5 Alat Uji Semprotan Air,Alat Uji Semprotan Air IEC 62368-1 |
||
IEC 62368-1 Klausul Y.5 IPX3 hingga IPX6 Alat Uji Semprotan Air
Informasi produk:
Sistem pengujian disyaratkan oleh IEC 62368-1:2018 klausul Y.5, dll. Ini digunakan untuk memverifikasi kinerja pelindung selungkup untuk produk elektronik dan listrik, mobil, suku cadang sepeda motor, peralatan rumah tangga, segel dan lampu di bawah pancaran air pada derajat IPX3, IPX4, IPX5 dan IPX6.

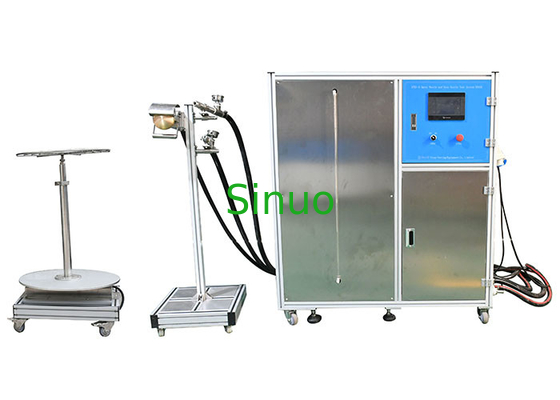

Seluruh peralatan uji terdiri dari satu set IPX3, nozzle semprotan IPX4, satu set nozzle jet air, kabinet kontrol listrik yang terintegrasi dengan tangki penyimpanan air, penyangga nozzle, dan meja putar.Sampel ditempatkan pada meja putar, meja putar disebabkan berputar oleh penggerak motor pada kecepatan putaran 1r/menit, untuk membuat selungkup disemprotkan dari semua arah yang memungkinkan dengan aliran air dari nosel uji standar.Bagian kontrol listrik dan tangki penyimpanan air terintegrasi.Seluruh sistem ini mengadopsi struktur terbuka.
Parameter teknik:
| Standar yang diterapkan | IEC 62368-1 | |
| Klausa yang diterapkan | Y.5 | |
| Catu daya untuk peralatan ini | Tiga fase AC 380V, 50Hz, 4KW | |
| Catu daya untuk sampel | AC220V, 16A | |
| Sensor laju aliran LWGYD-4 | Rentang aliran: 0.667-4.167 L/mnt, output pulsa | |
| Pompa air besar |
Merek: Selatan, model no.: CHL8-50, 380VAC, 50Hz, 2.2kw Kelas perlindungan: IP55 Kelas isolasi: F |
|
| Rentang uji kode IP | Uji nozzle selang IPX5, uji nozzle selang IPX6, uji nozzle semprotan IPX3/4 | |
|
Nosel semprot IPX3/4
|
Jumlah lubang semprot | 121 buah, diameter lubang: 0.5mm |
| Aliran uji | 10±0,5 L / mnt | |
| Waktu ujian | Ditetapkan sesuai dengan standar pengujian (rentang 1-9999 detik), unitnya adalah: detik | |
| Tekanan uji | 50-150kPa | |
| IPX5 | Diameter pembukaan nosel | 6.3mm |
| Aliran uji | 12,5 ± 0,625L / mnt | |
| Waktu ujian | Ditetapkan sesuai dengan standar pengujian (rentang 1-9999 detik), unitnya adalah: detik | |
| Tekanan uji | Sesuaikan IPX5 sekitar 30kpa sesuai dengan aliran air yang ditentukan | |
| Jarak uji | Jarak dari nosel ke permukaan tengah meja putar, standar membutuhkan 2,5-3m | |
| IPX6 | Diameter pembukaan nosel | 12.5mm |
| Aliran uji | 100±5L/mnt | |
| Waktu ujian | Ditetapkan sesuai dengan standar pengujian (rentang 1-9999 detik), unitnya adalah: detik | |
| Tekanan uji | Sesuaikan IPX6 sekitar 100kpa sesuai dengan aliran air yang ditentukan | |
| Jarak uji | Jarak dari nosel ke permukaan tengah meja putar, standar membutuhkan 2,5-3m | |
| Meja putar | 1-5r / mnt, dapat diatur | |
| Kontrol | Layar sentuh PLC & 7” | |
