IEC 60601-2-35 Perangkat pemanas medis menggunakan selimut dan bantalan Peralatan pengujian

IEC 60601-2-35 Perangkat pemanas medis menggunakan selimut dan bantalan Peralatan pengujian

Gambaran keseluruhan produk:

Perangkat ini digunakan untuk selimut listrik, bantal pemanas listrik dan peralatan pemanas fleksibel lainnya yang serupa untuk pemanasan tempat tidur atau tubuh manusia,digunakan untuk menguji ketahanan api dari selimut listrik, bantalan pemanas listrik dan peralatan pemanas fleksibel lainnya untuk pemanas tempat tidur atau tubuh manusia,dan untuk memverifikasi apakah kilat busur tubuh bermuatan menyebabkan pemanasan berlebihan atau pembakaran sampel uji.

Standar yang diterapkan:

IEC 60601-2-35:2009 Peralatan listrik medis - Bagian 2-35: Persyaratan khusus untuk keamanan dasar dan kinerja penting perangkat pemanas yang menggunakan selimut,bantalan dan kasur dan dimaksudkan untuk pemanasan dalam penggunaan medis

+AMD1:2016CSV, MOD

IEC60335-2-17:2012 "Perangkat listrik rumah tangga dan sejenisnya-Keamanan-Bagian2-17:Syarat khusus untuk selimut, bantalan dan peralatan pemanas fleksibel sejenisnya"

GB4706.8-2008 "Keamanan peralatan listrik rumah tangga dan sejenisnya - Persyaratan khusus untuk selimut listrik, bantalan pemanas listrik dan peralatan pemanas fleksibel serupa" 30.101.1 dan Gambar 113 dan Gambar 113a

Parameter teknis:

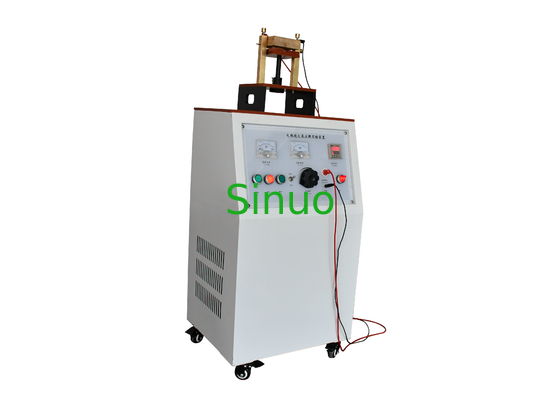

1Perangkat uji pembakaran percikan terdiri dari kotak kontrol (termasuk daya 10KV), ruang pemanas (opsional) dan bracket.

2Bracket pengujian ditunjukkan pada Gambar 113 & 113a dari IEC 60335-2-17, strukturnya terbuat dari baja tahan karat, bahan isolasi dan kuningan.

3Ruang Kontrol:

A. Daya Keluar: Tegangan 0 ~ 15KV, arus 0 ~ 2mA; ketika arus sirkuit pendek adalah 1mA, penurunan tegangan kurang dari 100V

B. Daya pada waktu pengujian: 0 sampai 9999s, dapat diatur sebelumnya

C. Waktu rekaman dari daya sampai api mencapai tepi dalam templat: 0 sampai 9999 s

4. ruang pemanas ventilasi alami (opsional):

A. Suhu pemanasan: 0-200 °C dapat diatur sebelumnya, fluktuasi ±1 °C

B. waktu pemanasan 0 sampai 99 jam 59 menit 59 detik, dapat diatur sebelumnya

C. Ukuran bagian dalam L*W*H = 450X450X500mm

Prinsip:

Dalam kotak pemanas ventilasi alami, atur suhu ke 65 °C ± 2 °C selama 3 jam,dan letakkan sampel pada elektroda rangka pendukung yang dibuat sesuai dengan standar seperti yang ditunjukkan pada gambar di bawah ini (jarak antara elektroda tetap dan elektroda yang dapat disesuaikan adalah 6.0mm± 0.01mm, dapat disesuaikan dengan elektroda yang dapat disesuaikan), menerapkan tegangan nominal sinusoid 10kV ke kedua ujung elektroda, dan menghubungkan resistor noninduktif yang dapat disesuaikan secara berurutan,sehingga sirkuit pendek adalah 1mA, dan tegangan keluaran tidak akan menurun sebesar 100V, waktu hidup adalah 2 menit, Mencatat waktu dari awal hidup sampai percikan mencapai tepi dalam templat,mengambil rata-rata sesuai dengan persyaratan standar dan menilai apakah itu memenuhi syarat atau tidak.
