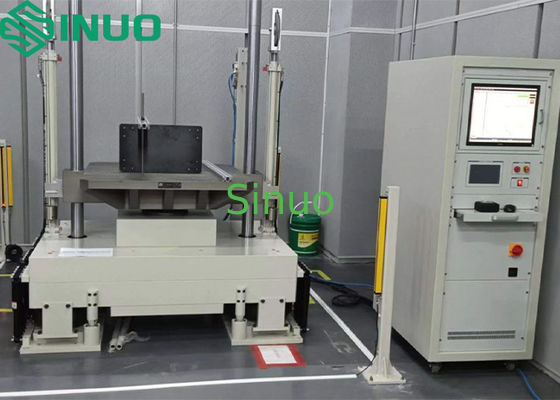

Sistem Uji Guncangan Mekanik Baterai Uji Guncangan Gelombang Setengah Sinus, Gigi Gergaji, Gelombang Persegi

Baterai Sistem Uji Kejut Mekanis Half-Sine Sawtooth Square Wave Shock Tests

ProdukAkuInformasi:

Tester kejut mekanis ini terutama cocok untuk tes ketahanan kejut di bidang produk elektronik, aerospace, pembuatan kapal, sektor pertahanan, suku cadang mobil, transportasi, dll.

Dengan memilih generator bentuk gelombang yang berbeda, gelombang setengah sinus, gelombang gigi gergaji pasca puncak atau gelombang persegi Shock tes dapat dilakukan.

Sistem ini memenuhi standar pengujian industri seperti GB/T2423-2008, GJB150, IEC-68-2-27, dan standar keandalan industri AS seperti MIL-STD-202F, MIL-STD-810F, dan MIL-STD-883E.(Catatan: Standar MIL mengacu pada protokol keandalan yang diadopsi secara luas.

UtamaPPerforma:

1. Peralatan ini mengadopsi angkat hidrolik dan tekanan tinggi minyak rem mesin kejatuhan bebas.

2Peralatan ini mengadopsi tekanan gas-cairan dan rem gesekan yang kuat untuk mencegah pengereman kejut sekunder.

3Instrumen pengukuran kejut: akuisisi data saluran tunggal. Ini dapat secara bersamaan melakukan pengukuran data akselerasi, penyimpanan, pencetakan laporan, callback datamanajemen database dan fungsi lain dari dua saluran.

4Peralatan ini mengadopsi modul karet untuk menghasilkan berbagai pulsa gelombang setengah sinus dari setiap waktu tindakan.

5Peralatan ini dapat digunakan untuk tes drop setara dari kotak kemasan.

Parameter teknis:

Pengenalan kinerja peralatan:

1. Platform kerja

Mengadopsi kekuatan tinggi diimpor aluminium paduan platform kerja.

2. Mekanisme angkat

Mengadopsi sistem angkat hidraulik.

3. Kontrol ketinggian angkat

Ketinggian angkat diukur dengan perangkat pengkode fotoelektrik yang dipasang di dasar.kemampuan anti-interferensi yang kuat dan keandalan yang tinggiHal ini memastikan pengulangan kejut.

4Sistem rem

Mengadopsi pengereman pneumatik. rem gesekan yang kuat dan fungsi pengereman kejut anti sekunder dapat mengerem dengan cepat dan andal. mencegah rebound sekunder.

5. Sistem penyangga

Sistem pengurangan getaran dapat mengurangi kekuatan kejut yang dikirimkan dari platform kerja ke tanah.

6. Generator bentuk gelombang

Gelombang setengah sinus: mewujudkan lebar pulsa impuls yang berbeda 1-30ms;

Gelombang persegi: terdiri dari silinder khusus dan katup pengatur tekanan;

Gelombang gigi gergaji pasca puncak: terdiri dari cetakan khusus, tungku dan blok timbal.

7Perangkat pengaman

Saklar berhenti darurat: Ini memotong sirkuit dalam situasi darurat seperti pemutusan paksa pengelasan kontak mekanisme tindakan.

Fitur Sistem Pengukuran:

Memenuhi MIL-STD-810, GJB-150-18-86, IEC68-2-27

Frekuensi pengambilan sampel maksimum hingga 1MHz

Akselerasi uji maksimal 100.000 gn

Lebar pulsa uji minimal 0,1 ms

Rekaman dan pemutaran bentuk gelombang multi-frame

Mendukung pemicu internal dan eksternal

AnalisisFPengobatan:

1. bentuk gelombang kejut penangkapan sementara

Sistem secara otomatis menganalisis nilai puncak, lebar denyut nadi, perubahan kecepatan, indeks cedera kepala HIC dan data lain dari denyut nadi kejut.Secara otomatis mencocokkan bentuk gelombang pulsa yang ditangkap dengan bentuk gelombang ideal dan membandingkan penyimpangan antara kedua.

2Analisis spektrum respon kejut

Analisis spektrum respons kejut dapat mengevaluasi potensi kerusakan yang disebabkan oleh dampak.Sistem melakukan analisis SRS pada setiap impuls kejut dan membandingkan penyimpangan antara SRS aktual dan SRS target.

3. Analisis lainnya

Analisis deformasi gaya, demonstrasi respon kejut, analisis kejut rotasi dan analisis lain yang diperlukan dalam uji kejut.energi, efisiensi, dll yang dihasilkan oleh denyut nadi. Demonstrasi respons kejut menyediakan alat untuk mempelajari spektrum respons kejut.Analisis kejut rotasi digunakan untuk mesin kejut putar atau peristiwa kontrol putar lainnya. Sinyal dihitung dengan pengukuran akselerasi aksial.
