Sistem Uji Getaran Elektromagnetik IEC 62133 untuk Pengujian Baterai
Properti Dasar
Tempat Asal:
Cina
Nama Merek:
Sinuo
Sertifikasi:
Calibration Certificate(Cost Additional)
Nomor Model:
SN553
Properti Perdagangan
Jumlah Pesanan Minimum:
1
Harga:
Customized
Ketentuan Pembayaran:
T/T
Kemampuan Pasokan:
5 set per Bulan
Spesifikasi
| Sine Force: | 4000kg.f | Random Force: | 4000kg.f |
| Shock Force: | 8000kg.f | Frequency Range: | 1～3000Hz |
| Max. Displacement: | 100 mm pp | Max. Speed: | 2.0m/s |
| High Light: | IEC 62133 penguji getaran baterai,Sistem pengujian getaran elektromagnetik,Peralatan pengujian baterai dengan garansi |
||
Deskripsi Produk

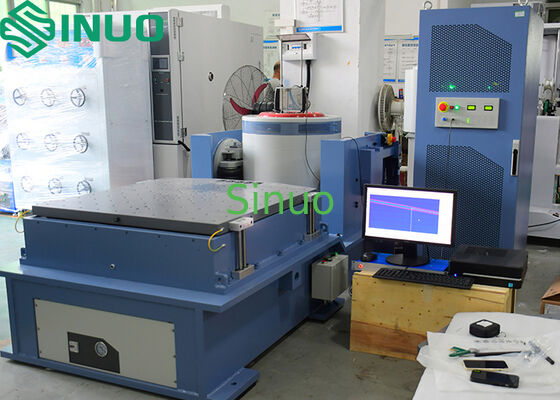

Sistem Uji Getaran Elektromagnetik IEC 62133 Untuk Pengujian Baterai
Pengujian getaran melibatkan penempatan komponen atau perangkat pada tekanan simulasi untuk mengevaluasi responsnya terhadap kondisi dunia nyata. Pengujian ini sangat penting untuk memastikan daya tahan dan keandalan produk di berbagai industri, mulai dari dirgantara dan otomotif hingga elektronik konsumen.
Sinuo berkolaborasi dengan Anda untuk menawarkan solusi pengujian getaran yang disesuaikan yang melampaui pemenuhan standar kepatuhan dasar (termasuk GB, GJB, UL, IEC, ASTM, dan lainnya). Fokus kami adalah pada penanganan tantangan spesifik aplikasi Anda, melengkapi Anda dengan kemampuan pengujian yang tepat yang dibutuhkan untuk mempercepat waktu ke pasar, meningkatkan kualitas produk, dan membangun reputasi keandalan dan keunggulan di industri Anda.
Parameter Teknis Peralatan
Parameter Generator Eksitasi Elektromagnetik
| Parameter | Spesifikasi |
|---|---|
| Gaya eksitasi sinusoidal maksimum | 4000Kg.f puncak |
| Gaya Eksitasi Acak Maksimum | 4000Kg.f rms |
| Gaya eksitasi dampak maksimum | 8000Kg.f puncak |
| Rentang Frekuensi | 1～3000 Hz |
| Perpindahan maksimum | 100 mm p-p |
| Kecepatan maksimum | 2.0m/s |
| Percepatan maksimum | 100G(980 m/s2) |
| Frekuensi resonansi orde pertama | 2500 Hz±5% |
| Muatan | 1000 kg |
| Frekuensi isolasi getaran | 2.5 Hz |
| Diameter kumparan bergerak | Ф440 mm |
| Berat kumparan bergerak | 60kg |
| Kebocoran fluks | ＜10gauss |
| Momen eksentrik yang diizinkan | ＞500N.m |
| Ukuran peralatan | 1400mm×980mm×1230mm (tidak termasuk platform ekspansi vertikal) |
| Berat peralatan | 2800Kg |
Penguat Daya Switching Digital
| Parameter | Spesifikasi |
|---|---|
| Daya keluaran | 50KVA |
| Tegangan keluaran | 110Vrms |
| Arus keluaran | 500Arms |
| SNR | ≥70dB |
| Ukuran penguat | 910mm×620mm×2050mm |
Sistem Perlindungan Servo
Suhu, tekanan angin, kelebihan perpindahan, kelebihan tegangan, kelebihan arus, kekurangan tegangan masukan, kesalahan eksternal, catu daya kontrol, kesalahan logika, kehilangan fase masukan
Pengontrol Getaran Digital
| Parameter | Spesifikasi |
|---|---|
| Konfigurasi perangkat keras | 2 saluran masukan simultan, 1 saluran keluaran |
| Modul fungsi kontrol | Sinus, acak, kejutan klasik |
| Komputer kontrol | Komputer merek asli dengan monitor LCD |
| Perangkat lunak | Operasi bahasa Inggris, analisis domain waktu dan domain frekuensi, sumber sinyal, analisis sapuan frekuensi sinus, dll. Dapat secara otomatis menghasilkan laporan pengujian WORD. Dapat menampilkan, menyimpan sinyal dan data, serta mengatur parameter pengujian dan menganalisis fungsi. |
| Sensor percepatan LTE C04A07 | Rentang frekuensi: 1-8000Hz Sensitivitas: 30mv/g Rentang suhu: -40 - 160℃ |
Meja Perpanjangan Vertikal
| Parameter | Spesifikasi |
|---|---|
| Bahan | Paduan magnesium, permukaan dianodisasi keras |
| Ukuran meja | 2000×1200 mm |
| Lubang tetap | Lengan sekrup baja tahan karat distribusi persegi panjang M10 100mm*100mm, tahan lama dan tahan aus |
| Frekuensi penggunaan batas atas | Sinus 100 Hz, Acak 200 Hz |
| Berat | Sekitar 340KG |
Kipas Pendingin (Termasuk Peredam)
| Parameter | Spesifikasi |
|---|---|
| Daya kipas | 15kW |
| Laju aliran kipas | 81.6m3/s |
| Tekanan kipas | 0.075kgf/cm2 |
Persyaratan Listrik
| Parameter | Spesifikasi |
|---|---|
| Catu daya | 3-fase 5-kawat 380V/50Hz 75 KVA |
| Udara terkompresi | 0.6Mpa |
| Resistansi tanah | ≤4Ω |
Fitur Sistem
- Kinerja dan keandalan tinggi: Kontrol loop tertutup dengan prosesor DSP memastikan respons waktu nyata dan presisi tinggi. Semua saluran masukan menampilkan ADC resolusi 24-bit, desain perangkat keras kebisingan rendah, dan filter anti-aliasing analog dan digital bawaan.
- Mudah dioperasikan: Perangkat lunak aplikasi berbasis Windows dengan fungsi panduan otomatis dan pembuatan laporan pengujian. Pengaturan parameter pengujian yang kaya dengan antarmuka USB2.0 untuk konektivitas komputer yang mulus.
- Fungsi dan fleksibilitas yang kuat: Platform kontrol getaran serbaguna yang mampu melakukan banyak tugas kompleks. Desain modular memungkinkan konfigurasi perangkat keras dan perangkat lunak untuk memenuhi persyaratan pengujian dan analisis yang berbeda.
- Keamanan pengujian: Kontrol sinyal skala kecil untuk pratinjau sistem, beberapa pemeriksaan keamanan, dan pengaturan interlock. Kunci penghentian bawaan untuk penghentian pengujian segera jika terjadi kelainan.
- Pembuatan laporan pengujian: Pembuatan laporan pengujian sekali klik dalam format Word atau PDF. Pelaporan komprehensif termasuk fungsi kontrol pengujian, pengaturan parameter, kurva spektrum target kontrol, dan kurva domain waktu/frekuensi.
