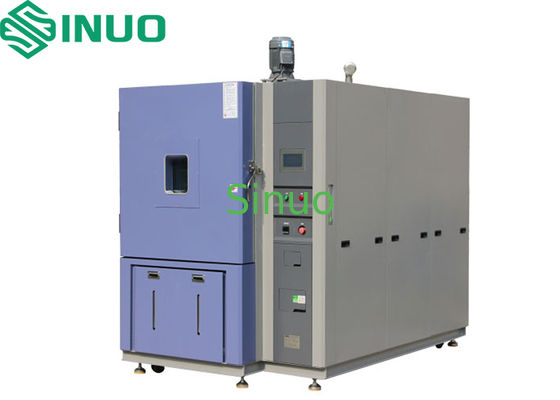

Ruang uji suhu tinggi rendah tekanan rendah -40°C sampai +70°C 5kPa

Kinerja

Metode pendinginan

Air-dingin

Kisaran suhu

-40°C~+70°C

Fluktuasi suhu

≤ 0,5°C (tekanan lingkungan, tanpa beban)

Penyimpangan suhu

≤ ± 2,0°C ((tekanan lingkungan, tanpa beban)

Waktu pemanasan

20°C → +100°C, ≤ 30 menit (tekanan lingkungan)

Waktu pendinginan

20°C → -40°C, ≤ 30 menit (tekanan lingkungan)

Jangkauan tekanan

Tekanan lingkungan ~ 5 kPa (biasanya 11,6 kPa)

Penyimpangan tekanan

≤ ± 2 kPa (≥ 40 kPa)

≤ ± 5% (2 ∼40 kPa)

Rentang kontrol terintegrasi tekanan-suhu

Fluktuasi tekanan

≤ ±2 kPa (1 bar ~ 40 kPa); ≤ ±5% (40 kPa ~ 2 kPa)

Waktu depresiurisasi

≤ 30 menit hingga 5 kPa

Persyaratan Program

Baterai uji dan paket baterai harus disimpan pada suhu 75 ± 2 °C selama setidaknya 6 jam, diikuti oleh penyimpanan pada suhu -40 ± 2 °C selama setidaknya 6 jam.Interval waktu maksimum antara dua suhu uji ekstrim adalah 30 menit. Siklus ini harus diulang 10 kali. Setelah itu semua baterai uji dan baterai paket harus disimpan pada suhu sekitar (20 ± 5 °C) selama 24 jam. Untuk baterai besar dan paket baterai,waktu paparan pada suhu uji ekstrim setidaknya 12 jam.

Fitur Struktural

Spesifikasi sampel

Tegangan yang dapat dipilih: 12 V, 24 V, 36 V, atau 48 V

Ukuran baterai maksimum: W720*H480*D600 mm

Berat: 280 kg

Tegangan maksimum: 56 V

Maks arus: 300 A

Dimensi ruang dalam

W*H*D: 1000*1000*1000 mm

Dimensi luar

W*H*D: 3250*1400*2000 mm (tidak termasuk tonjolan)

Bahan dinding luar

1.5 mm pelat besi dicat

Bahan dinding bagian dalam

SUS304 stainless steel (5 mm, struktur tahan tekanan)

Bahan isolasi

Bubuk poliuretan kaku

Pintu kamar

Pintu tunggal dengan pegangan tahan ledakan, jendela tampilan, pencahayaan internal

Pos-pos utama dan terminal

Satu Φ100 mm lead-through di sisi kiri; segel terminal flange

Katup inflasi manual

Untuk penyeimbang tekanan manual selama kegagalan listrik

Rak

Dua rak stainless steel

Pemanas ruangan

Pemanas tabung dengan sirip baja tahan karat

Kontrol pemanas

SSR (solid state relay) modulasi lebar pulsa

Pompa vakum

VD401 ULVAC langsung drive, udara didinginkan, single-stage rotary vane vacuum pump (dengan filter kabut minyak, kaca pandang minyak, dan katup ballast gas)

Sensor vakum

UNIK 5072 (GE, Amerika Serikat),

Jangkauan: 0~200 kPa,

Keakuratan: ±0,2% FS.BSL,

Kekuatan output: 4 ‰ 20 mA,

Antarmuka tekanan: G1/4 benang internal

Sistem pendingin

Metode kerja

Dingin udara, kompresi mekanis, cascade ganda

Kompresor

Kompresor mekanik

Evaporator

Penukar panas tabung tembaga dengan sirip

Kondensator

Kerang dan tabung yang didinginkan udara

Bahan pendingin

R404a / R23 (tidak terfluorinasi, ramah lingkungan, ODP = 0)

Aksesoris

Pengering, pemisah minyak, kaca pandang pendingin, katup layanan

Sistem Buktinya Ledakan

Pengurangan tekanan

Dua ventilasi tahan ledakan 300*300 mm dengan pintu; terbuka ketika tekanan ruang ≥ 0,01 MPa, dihubungkan dengan engsel kekuatan tinggi dan rantai baja tahan karat

Pemadam kebakaran

Sistem CO2 dengan kontrol otomatis dan manual jarak jauh

Rantai tahan ledakan

Dua rantai di pintu utama untuk mencegah pintu dari terbuka

Sistem Kontrol Listrik

Pengontrol

LCD berwarna 7 inci TFT

Modus operasi

Mode program / mode nilai tetap

Pemrograman

Menu Cina, input layar sentuh

Kapasitas program

Maksimal 20 program, 1000 langkah, 20 siklus (maksimal 99 langkah per siklus)

Tampilan

Nilai yang ditetapkan (SV) dan nilai aktual (PV) dari suhu, kelembaban, dan tekanan ditampilkan secara langsung.

Nomor program saat ini, langkah, sisa waktu, jumlah siklus, dan waktu operasi.

Pengeditan program, kurva grafis, dan status tampilan tindakan titik tetap atau terprogram.

Resolusi

Suhu: 0.01°C; Kelembaban: 0.1%; Waktu: 1 menit

Perlindungan suhu di atas/di bawah

Alarm yang dapat dikonfigurasi

Input

Termokopel / RTD / Tegangan / Arus

Pengendalian

PID kejenuhan anti-integral (BTHC/BTPC)

Pendaftaran data

RAM yang didukung baterai, dapat menyimpan nilai set perangkat, nilai sampel, dan time stamp pengambilan sampel yang sesuai;

Maksimal 60 hari (interval pengambilan sampel 1,5 menit)

Fungsi USB

1 GB flash drive, perangkat lunak PC untuk manajemen program dan ekspor data

Antarmuka komunikasi

RS232, RS485; remote control dan monitoring, multi machine sync control

Memori mati daya

Dapat dikonfigurasi untuk memanaskan/menyingkirkan/berhenti pada pemulihan

Timer

Auto start/stop

Fungsi Bantuan

Tampilan kode alarm kesalahan, perlindungan mati daya, dan fungsi diagnosis diri.

Konektivitas Jaringan

Dapat dihubungkan ke jaringan Ethernet melalui perangkat lunak khusus, memungkinkan remote control, remote assistance, dan akuisisi data uji.Beberapa mesin dapat dikendalikan secara bersamaan melalui jaringan.

Panel kontrol

a.Saklar pemberhentian darurat

b. Saklar daya

c. Pelindung suhu tinggi

d. antarmuka RS-485

e. Antarmuka USB

Perlindungan Keamanan

Sistem pendingin

Perlindungan terhadap overheat, overcurrent, dan tekanan tinggi untuk kompresor

Ruang pengujian

Perlindungan atas suhu yang dapat disesuaikan, sekering ruang, saluran udara over-temperature, ventilator overheating, overcurrent pemanas dan sekering

lainnya

Urutan fase, kebocoran, kelebihan beban, sirkuit pendek, perlindungan motor pompa vakum

Kondisi Operasi

Sumber daya listrik

AC 3φ 4W 380V 50Hz (R.S.T.N + PE), fluktuasi tegangan ±10%

Sumber udara terkompresi

4 ‰ 7 kg/cm2 (disediakan oleh pelanggan)

Suhu lingkungan

5°35°C

Tidak, tidak.

komponen

Merek

Pengamatan

1

Kompresor

Bitzer

2

Pemisah minyak

Emerson, Amerika Serikat

3

Pertukaran panas piring

GEA, Jerman

4

Saklar tekanan

DANFOSS, Denmark

5

Kondensator

Kunlin

6

Evaporator

Guangzhou Yongqiang

7

Pengering

DANFOSS, Denmark

8

Katup ekspansi

DANFOSS, Denmark

9

Katup ekspansi

HONEYWELL, AS

10

Katup solenoid

Nickideu, Jepang

11

Katup solenoid

DANFOSS, Denmark

12

Pengontrol

Tenglong

13

Pemecah kebocoran

Shihlin, Taiwan

14

Pemutus sirkuit

Schneider, Prancis

15

Kontaktor AC

Schneider, Prancis

16

Relay termal

Schneider, Prancis

17

Relay urutan fase

Siel, Swiss

18

Relay solid-state

Siel, Swiss

19

Relay perantara

Omron, Jepang

20

Motor sirkulasi

TECO, Taiwan

21

Pompa vakum

ULVAC VD401 3φ 380V

22

Katup vakum

RIKEN AVB-KF-40-P, Jepang

23

Sensor vakum

GE UNIK 5072
