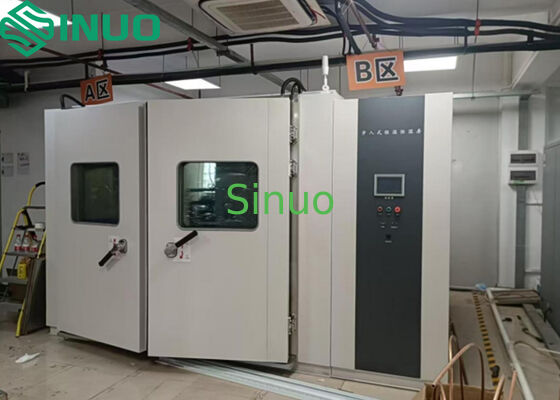

Kamar dengan suhu dan kelembaban konstan untuk pengujian keandalan

Model

SN886-25m³

Pembatasan Sampel

Peralatan pengujian ini dilarang untuk menguji atau menyimpan sampel berikut:

Bahan mudah terbakar, meledak, atau mudah menguap

Bahan korosif

Sampel biologis

Sumber emisi elektromagnetik yang kuat

Volume Nominal

25m³

Dimensi Kamar Dalam

W2500 × H2500 × D4000 mm

Dimensi Kamar Luar

W3550 × H3130 × D4650 mm

Kondisi Lingkungan Uji

Suhu lingkungan 5 ̊35°C; kelembaban relatif ≤ 85% RH; tekanan atmosfer (86 ̊106) kPa; ruang kosong.

Standar pengujian yang berlaku

IEC 60068-2-78 Kabin uji: Panas lembab pada keadaan stabil

Kinerja

Kisaran suhu

-30°C sampai +70°C

Fluktuasi Suhu

≤ ± 0,5°C

Penyimpangan Suhu

± 2,0°C

Temperature Uniformity

2.0°C

Waktu kenaikan suhu

+20°C → +85°C ≤ 20 menit (tanpa beban)

Suhu Musim Gugur

+20°C → -40°C ≤ 60 menit (tanpa beban)

Kisaran kelembaban (Humidity Type Only)

Penyimpangan Kelembaban Relatif

± 3%RH (> 75%RH, tanpa beban)
±5%RH (≤75%RH, tanpa beban)

Fluktuasi Kelembaban

± 2,5% RH

Kecepatan Udara (tengah ruang)

0.5·2.0 m/s (frekuensi diatur).
Semua indikator kinerja harus dipenuhi pada kecepatan udara ≤ 2,0 m/s.

Arah aliran udara

vertikal ke bawah

Beban panas kerja (kapasitas disipasi panas)

-40°C sampai +0°C: ≤2000 W

+0°C sampai +85°C: ≤6000 W

Fitur Struktural

Struktur Isolasi Termal

Panel komposit modular yang terdiri dari:

Baja galvanis berlapis bubuk (panel luar) → Bahan isolasi termal → Baja tahan karat SUS304 (panel dalam)

Panel luar: Baja A3 yang digulung dingin, ketebalan ≥ 1,0 mm, warna standar HOHUXI

Panel bagian dalam: SUS304, ketebalan ≥ 1,0 mm; lantai dengan baja tahan lemparan stainless steel

Ketebalan isolasi: ≥ 100 mm

Kapasitas beban lantai: 1000 kg/m2 (beban seragam)

Lantai: SUS304 lempeng baja anti-geser, ketebalan 2,5 mm

Saluran AC

Kipas sentrifugal: ≥4 unit
Pemanas, evaporator (juga untuk dehumidifikasi), masuk/keluar air, sensor bola kering
Kamar jenis kelembaban juga mencakup: humidifier, perlindungan terhadap pembakaran kering

Konfigurasi standar

Pelabuhan kabel: φ100 mm × 2 (sisi kiri), dengan tutup dan colokan silikon

Pencahayaan: 60W/AC220V × 4, lampu menara indikator, bel,Perangkat penimbang tekanan

Pintu

Pintu berhalangan ganda

Satu lembar: H2000 mm × W1200 mm

Kunci keamanan (dibuka dari dalam)

Jendela pengamatan antikondensasi bersuhu tinggi dengan kaca ganda (W400 × H600 mm ×2)

Kerangka pintu yang dipanaskan

Panel kontrol

Kontroler tampilan suhu dan kelembaban, pelindung suhu tinggi, pemberhentian darurat, indikator jalan, indikator kesalahan, dering

Kompartemen Mekanis

Sistem pendingin, sistem pembuangan/air, kipas, lemari kontrol listrik, sistem humidifikasi & kontrol air

Kabinet Kontrol Listrik

Kipas pendingin, papan distribusi, terminal daya sampel, antarmuka RS-485, pemutus daya utama

Pemanas

Pemanas baja tahan karat 316
Metode kontrol: SSR (solid-state relay) PWM nol-crossing

Humidifikasi (Humidity Type Only)

Pemanasan uap jenis boiler, pemanas 316 stainless steel
Kontrol SSR PWM
Kontrol tingkat air dan perlindungan pembakaran kering

Sistem pendingin

Metode Kerja

Sistem pendingin kompresor

Evaporator

Penukar panas berujung (juga untuk dehumidifikasi)

Kondensator

Penukar panas pelat dan tabung atau las

Perangkat ekspansi

Katup ekspansi termal, tabung kapiler

Kontrol pendingin

PLC secara otomatis menyesuaikan kondisi pendingin

Bahan pendingin

R404A, R23 (keduanya dengan indeks pengurangan lapisan ozon nol)

Merek komponen utama

Kompresor

Bitzer (Jerman, kompresor ganda)

Bahan pendingin

DuPont/Honeywell (AS)

Minyak pendingin

Beruang Kutub Utara Amerika/Honeywell

Saklar Tekanan

Danfoss (Denmark) / SAGInoMIYA (Jepang)

Tekanan penguapan diatur

Danfoss

Filter Pengering

Danfoss / Emerson (AS)

Katup Ekspansi

Danfoss / SPORLAN (AS)

Katup Solenoid

SAGInoMIYA (Jepang) / ODE (Jerman)

Pemisah minyak

Emerson

Sistem Kontrol Listrik

Tampilan

LCD TFT berwarna 7 inci, resolusi 800×480

Modus Operasi

Program dan nilai konstan

Metode Pengaturan

Panel sentuh, menu Cina/Inggris

Kapasitas Program

100 program, masing-masing sampai 10.000 langkah, 9999 loop

Pengaturan Jangkauan

Suhu: perpanjangan kisaran perangkat +5°C / ¥5°C
Kelembaban udara: 0~100%RH (kamar kelembaban udara)

Resolusi Tampilan

Suhu: 0,01°C
Waktu: 0.01 menit
Kelembaban: 0,1%RH

Input

PT100 RTD, tegangan, arus (tergantung pada konfigurasi)

Komunikasi

Koneksi PC untuk tampilan kurva & pencatatan data
Pemantauan dan kontrol jarak jauh
Sinkronisasi multi-kamar
RS-485, RS-232, Ethernet (pilih salah satu), USB 2.0

Metode Kontrol

Suhu: anti-integral-kejenuhan PID + auto-tuning
Kelembaban: PID anti-integral-saturasi + auto-tuning

Rekaman kurva

RAM yang didukung baterai
Interval perekaman: 1 s 120 s
Sejarah maksimum:720 hari (di interval 2 menit)
Penyimpanan data ≥10 tahun (tanpa daya)

Fungsi Tambahan

Alarm kesalahan dengan penyebab & panduan pemecahan masalah
Pemulihan kegagalan daya
Perlindungan batas suhu atas/bawah
Timer (memulai/menghentikan otomatis)
Diagnosis diri

Sensor Suhu & Kelembaban

Suhu: PT100 RTD
Kelembaban: Sensor kelembaban elektronik

Merek komponen listrik

Saklar Daya

CHNT

Kontaktor AC

Schneider (Perancis)

Relay termal

Schneider

Relay Urutan Fase

Schneider

Pelindung suhu tinggi/rendah

Yatai

AC Relay

Schneider / Fuji (Jepang)

SSR

Yangming

Sistem Pasokan Air (Humidity Type Only)

Metode Penyediaan Air

Peningkatan pompa

Tangki air

Jenis tersembunyi

Perangkat Perlindungan Keamanan

Sistem pendingin

Tekanan kompresor
Pemanasan mesin kompresor
Listrik overcurrent dari motor kompresor
Air pendingin tekanan rendah

Sistem humidifikasi (Humidity Type Only)

Peringatan tingkat air rendah
Perlindungan terhadap luka bakar kering

Ruang pengujian

Pembatas suhu tinggi/rendah yang dapat disesuaikan
Fuse termal di ruang uji
Perlindungan atas suhu saluran udara
Listrik yang berlebihan pada mesin kipas

lainnya

Urutan fase & perlindungan kehilangan fase
Perlindungan terhadap kebocoran
Perlindungan sirkuit pendek beban

Konfigurasi Lainnya

Sampel terminal daya

Kontrol relay, AC220V, dalam 2A
Ditutup selama operasi; terbuka selama berhenti atau kesalahan

Artikel Tambahan

Dua soket internal (10A), tahan hingga -30°C tanpa retak

Metode pendinginan

Sistem pendingin air (pembuatan menyediakan menara pendingin, pompa air, dan instalasi)
