Detektor Kebocoran Spektrometer Massa Helium Baterai Lithium Modular
| Functional Configuration: | Mode vakum/pistol hisap/gas pelacak ganda | Detectable Gases: | Helium-4; Helium-3; Hidrogen |
| 1500Hz Vacuum Mini. Leak: | 1,0E-12 Pa.m3/s | 1000Hz Vacuum Mini. Leak: | 5.0E-13 Pa.m3/s |
| Calibration Mode: | Kalibrasi internal/eksternal/dinamis | Calibration Leak: | Tipe saluran mikro, 2,0 × 10⁻⁸ Pa·m³/s |
| Start-up Time: | ≤ 3 menit | Response Time: | ≤ 1 detik |

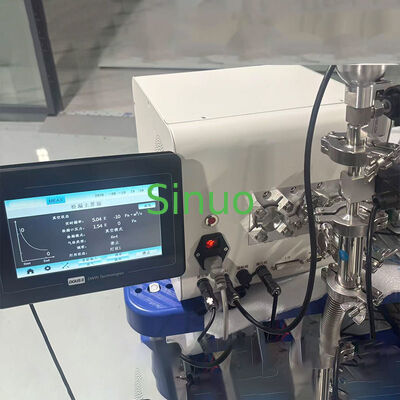

Peralatan ini adalah generasi pertama ANHMS-1000 seri modul helium mass spectrometer detektor kebocoran.Ukuran kompaknya memungkinkan integrasi mudah ke dalam peralatan pengujian helium otomatis untuk sel baterai lithium.
Dengan memantau kandungan helium di lokasi modul inlet secara real time, ia dapat mengukur secara kuantitatif tingkat kebocoran helium sel baterai lithium.Ini dapat dengan cepat menyaring sel yang tidak berkualitas dan mencurigakan yang tingkat kebocoran melebihi nilai yang ditetapkan karena alasan seperti cacat pengelasan casing, kegagalan pengelasan lubang injeksi, dan cacat material.
Detektor kebocoran spektrometer massa helium seri ANHMS-1000 banyak digunakan dalam pengujian helium primer, pengujian helium sekunder, dan pengujian kedap udara paket baterai selama produksi sel.Hal ini dapat memastikan bahwa kualitas las dari casing dan penyegelan pin, serta kinerja penyegelan keseluruhan dari PACK dan modul, memenuhi persyaratan produksi.
- Keakuratan Deteksi Kebocoran Tinggi: Tingkat kebocoran minimal yang dapat dideteksi mencapai 5,0E-10Pa.m3/s dalam mode vakum
- Kecepatan respons tinggi: Waktu respons terhadap kebocoran kurang dari 1s, dan puncak kebocoran dapat diukur dalam 5s
- Stabilitas Tinggi: Kawat yttrium-iridium oksida, beralih secara otomatis jika gagal; desain dual-channel memastikan operasi yang terus menerus dan stabil
- Data Storage: Secara lokal menyimpan data tes dan bentuk gelombang, dan mendukung ekspor ke USB flash drive
- Gampang Digunakan: Ukuran kompak, antarmuka yang kaya, dan pengoperasian sederhana, cocok untuk peralatan deteksi helium baterai lithium otomatis
| Parameter | Spesifikasi |
|---|---|
| Model Produk | SN-ANHMS-1000 |
| Konfigurasi fungsional | Modus vakum, modus meriam hisap, gas pelacak ganda |
| Sumber Daya | AC 220V±10%, 50Hz |
| Konsumsi Saat Ini | < 2A |
| Fuse | 10A*2 (diameter 5*20mm) |
| Inlet Flange | 2*DN16 KF+1*DN25 KF |
| Dimensi | 308*283*319 (W*H*D, mm) |
| Gas yang Dapat Ditemukan | He4, He3, H2 |
| Tingkat kebocoran minimal yang dapat dideteksi (He4) | Mode hisap senjata: ≤ 5,0E-8 Pa.m3/s Modus vakum: 1,0E-12 Pa.m3/s ((1500Hz) 5.0E-13 Pa.m3/s ((1000Hz) |
| Mode Kalibrasi | Kalibrasi internal, kalibrasi eksternal, kalibrasi dinamis eksternal |
| Kebocoran Kalibrasi | Jenis mikro, 2,0 * 10−8 Pa·m3/s |
| Waktu Mulai | ≤ 3 menit |
| Waktu Tanggapan | ≤ 1 s |
| Kecepatan Pompa Cadangan | > 1,0 L/s, vakum akhir < 10 Pa |
| Kecepatan Pompa Molekuler | He4, 2,5 L/s (Spart Flow 80) |
| Tekanan Maksimal yang Diizinkan | 200 ~ 1800 Pa |
| Satuan Pengukuran | Pa.m3/s, mbar.L/s, Torr.L/s, PPm |
| Bahasa | Bahasa Cina/Inggris/Jerman |
| Tampilan Layar | LCD, layar berwarna 4,3 inci, layar sentuh |
| Antarmuka Komunikasi | RS232, I/O, input analog |
