IEC62552:2015 Alat pengujian daya tahan pemanas yang berdiri sendiri

IEC62552:2015 Alat pengujian daya tahan pemanas yang berdiri sendiri

Informasi produk:

Perangkat pengujian daya tahan pemanas yang berdiri sendiri dirancang sesuai dengan persyaratan khusus pelanggan.Hal ini dimaksudkan untuk pengujian daya tahan laci vertikal dari lemari terisolasi tegakPeralatan pengujian sepenuhnya otomatis ini cocok untuk badan sertifikasi, laboratorium pabrik, dan departemen pengujian lainnya.

Sistem ini menggunakan sistem kontrol cerdas PLC yang matang, dilengkapi dengan mekanisme pelaksanaan gerakan yang dapat disesuaikan dan perlengkapan khusus.memungkinkan pengaturan awal perjalanan ujiIni memungkinkan simulasi realistis dari operasi laci manual dengan kontrol multi-fungsi yang cerdas.

Prinsip:

1.Pembukaan: Servo motor menggerakkan lengan mekanis, yang perlahan menarik pegangan lemari dengan tali lunak atau menggunakan cangkir hisap yang dipasang di pintu laci,membuka laci ke 15 ∼ 20 mm sebelum dibuka sepenuhnyaJarak bukaan laci maksimum: 470 mm.

2.Penutupan: Servo motor menggerakkan lengan mekanis untuk mendorong roller tekanan, menyebabkan laci ditutup dari 15 ~ 20 mm sebelum terbuka penuh hingga ditutup sepenuhnya.

3.Definisi Siklus: Satu urutan terbuka dan dekat dihitung sebagai satu siklus. Prosesnya diulang secara otomatis sampai jumlah siklus tes yang telah ditetapkan sebelumnya tercapai, pada saat itu sistem berhenti.

Struktur:

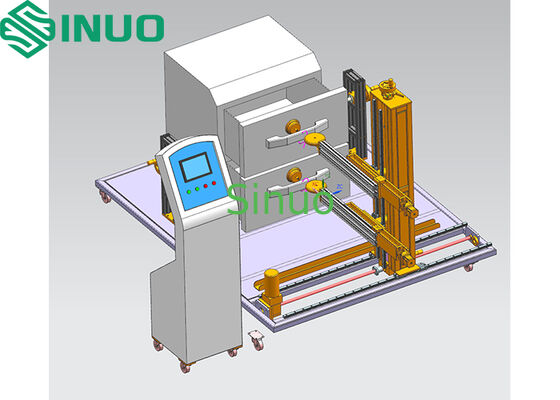

Struktur bingkai secara keseluruhan, dengan sampel ditempatkan di atas platform untuk mengurangi getaran peralatan dan tegangan relatif yang disebabkan oleh gerakan.Platform dasar mendukung kolom vertikal yang berisi dua mekanisme laci (atas dan bawah), yang dapat diatur untuk mengakomodasi laci di posisi yang berbeda.

Parameter teknis:

Pengantar Unit Sistem:

Sistem ini modular, dirancang dan diproduksi secara ketat sesuai dengan standar sambil memaksimalkan standarisasi komponen, memastikan kinerja dan dukungan teknis yang optimal.Servo motor memberikan keandalan tinggi dan umur panjangSistem ini kompak, menarik secara visual, dan mudah dirawat.

4.1 Unit Manipulasi

4.1.1 Mengandung dua manipulator pembukaan/penutupan laci.

4.1.2 Dipasang pada kolom vertikal pada platform dasar; lengan dapat diatur secara vertikal agar sesuai dengan posisi laci yang berbeda.

4.1.3 Terdiri dari servo motor + slide presisi + perlengkapan khusus. Servo yang dikendalikan oleh program menggerakkan perlengkapan sepanjang slide untuk melakukan gerakan linier, mencapai siklus buka/tutup laci berulang.

4.2 Bingkai

Platform baja dengan peralatan sampel.

Tiga perlengkapan sampel di platform, dengan bantalan karet di ujungnya untuk mencegah kerusakan sampel.

4.3 Sistem Kontrol Listrik Cerdas

4.3.1 Termasuk kabinet kontrol, sirkuit kontrol, panel operasi, dan komponen kontrol inti.

4.3.2 Kontrol cerdas PLC (Mitsubishi) dan layar sentuh berwarna 7 inci.

4.3.3 Perangkat lunak sistem dikembangkan secara internal; kecepatan uji, jumlah siklus, dan jarak perjalanan dapat diatur sebelumnya pada layar sentuh, sepenuhnya memenuhi persyaratan standar.

Konfigurasi utama:
