Ruang Uji Pasir dan Debu Aliran Udara Laminar Konsentrasi Tinggi MIL-STD-810G

MOQ:	1
harga:	Customized
Kemasan Standar:	Kasus kayu lapis
Periode pengiriman:	30 hari
Cara Pembayaran:	T/T
Kapasitas pasokan:	10 Set Per Bulan

Informasi detil

Deskripsi Produk

Informasi detil

Tempat asal

Nama merek

Sinuo

Sertifikasi

Calibration Certificate (Cost Additional)

Nomor model

SN441

Ukuran Ruang Dalam:

1000 × 1000 × 1000 mm (P×L×T)

Dimensi Luar:

7500 × 2500 × 4500 mm (P×L×T)

Bukaan jaring logam:

Diameter 50µm

Kecepatan Aliran Udara:

5m/dtk±0,5m/dtk

Kisaran Suhu:

RT±10-80℃

Kisaran Kelembaban:

<25% RH

Menyoroti:

MIL-STD-810G ruang uji debu

Kamar lingkungan aliran udara laminar

peralatan pengujian pasir dan debu

Deskripsi Produk

MIL-STD-810G konsentrasi tinggi Laminar Airflow Pasir dan debu Test Chamber

Gambaran Produk:

Peralatan ini cocok untuk pengujian produk listrik dan elektronik, suku cadang mobil dan sepeda motor,dan segel di lingkungan berdebu untuk mencegah pasir dan debu memasuki segel dan rumahHal ini memverifikasi kinerja produk listrik dan elektronik, suku cadang mobil dan sepeda motor, dan segel di lingkungan berdebu selama penggunaan, penyimpanan, dan transportasi.Tujuan pengujian adalah untuk menentukan potensi efek berbahaya dari partikel yang dibawa oleh aliran udara pada produk listrik.Ujiannya dapat digunakan untuk mensimulasikan lingkungan udara berdebu terbuka yang disebabkan oleh faktor lingkungan alami atau gangguan manusia seperti gerakan kendaraan.

Prinsip Desain: Sebuah corong kerucut dengan port pengumpulan debu di bagian bawah dirancang.Sebuah kipas sirkulasi turbin bertekanan tinggi dipasang di port ekstraksi debu (di sisi kanan) untuk menarik debu dan mengirimnya ke dasar ruang dalam, melalui bagian bawah ke sisi kiri ruangan, dan kemudian ke ruang pra-pengolahan. debu ditiup ke ruang uji dari kiri, dan debu ditiup secara horizontal ke kanan,Dengan demikian memulai siklus terus menerus.

Standar yang berlaku:

Sesuai dengan MIL-STD-810G, IEC 60068-2-68 dll.

Spesifikasi teknis:

Dimensi dalam ruangan	1000 × 1000 × 1000 mm ((W × H × D)
Ukuran luar	Sekitar 7500×2500×4500 mm (W×H×D) (dimensi sebenarnya dapat bervariasi) termasuk saluran udara
Kisaran suhu	RT±10-80°C (bisa disesuaikan)
Kisaran kelembaban	< 25% RH
debu halus	≤ 75um
Bubuk kasar	≤ 150um
Konsentrasi	2 ± 0,5 g/m3
Kecepatan aliran udara	5m/s±0,5m/s;
Dosis Talc	2-5kg/m3 ((Peralatan ini membutuhkan 25 kg)
Standar	GB2423.37-2006 Uji Lc1 / IEC 60068-2-68
Sumber daya listrik	380V±10%V (tiga fase lima kabel, dengan pemutus sirkuit 80A terpisah; pemutus sirkuit harus memiliki terminal; kabel listrik harus setidaknya 10 milimeter persegi).
Polusi, radiasi elektromagnetik	Memenuhi standar dan persyaratan yang relevan

Fitur Struktur Kamar:

Metode Struktural (Integrated controller dan test chamber)	1Bagian bawah kamar berbentuk corong, dengan motor pengembalian debu bagian bawah yang membantu proses pengumpulan debu. 2. Ruang uji kira-kira kubik, with its side length in the airflow cross-section being at least three times the maximum value of the vertical or horizontal side length of the sample cross-section perpendicular to the airflow direction. Ruang uji memiliki fungsi pemanasan. 3. Kamar uji termasuk ruang pra-pengolahan, dan kedua kamar memiliki rantai lintas aliran udara yang sama.Sebuah angin panduan vane dipasang di belakang inlet dari saluran aliran udara yang mengarah ke ruang pra-pengolahan. aliran udara laminar horizontal dihasilkan melalui pengaturan keseluruhan. perangkat blower untuk menghasilkan aliran udara terletak di bagian belakang ruang uji.Udara ditarik dari ruang uji dan dikirim ke ruang pra-pengolahan melalui saluran aliran udaraPerangkat pembersih debu adalah eksternal dan terhubung melalui saluran.
Bahan dinding luar	Baja tahan karat SUS304 berkualitas tinggi
Bahan ruang dalam	SUS304 stainless steel
Jendela pengamatan	Pintu kamar memiliki jendela observasi besar.
Saluran udara	Desain saluran udara yang unik memastikan bahwa ruang menghasilkan konsentrasi tinggi aliran udara laminar.
Struktur dasar	Ini terdiri dari ruang pra-pengolahan, ruang uji, port penghisapan debu, kotak pengumpulan debu, perangkat meniup debu yang beredar, sistem vakum, tangki penyimpanan debu, katup aliran,sistem pemanas, sebuah backflow vane, sebuah turntable sampel, mesh pelindung, pipa pengembalian debu konsentrasi meter, dll.
Jendela pengamatan	Pintu dilengkapi dengan jendela pengamatan, jendela pengamatan antibeku dengan pemanasan film resistansi.
Pencahayaan	Ruang ini dilengkapi dengan pencahayaan LED intensitas tinggi di bagian atas, yang memproyeksikan cahaya ke dalam ruang melalui jendela pemancar cahaya di bagian atas; itu dikendalikan oleh saklar independen.

Sistem kontrol:

Layar sentuh	PLC dan layar sentuh Sistem Kontrol Cerdas (diri dikembangkan oleh SINUO)
Konsentrasi meter	Sinyal kontrol analog ditransmisikan ke modul PLC untuk kontrol yang tepat.
Sistem pemanas	316 Kawat pemanas baja tahan karat
Sistem vakum	Katup pengatur tekanan, muncung, kit pengatur tekanan, pipa penghubung, pompa vakum
Pengontrol	Sebuah pengontrol logika yang dapat diprogram (PLC) digunakan (pengontrol ini memiliki berbagai fungsi kontrol yang diatur secara sewenang-wenang seperti yang dijelaskan di bawah ini). Waktu meniup debu (berhenti, meniup) h/m/s disesuaikan Periode siklus: diatur secara sewenang-wenang Waktu uji yang telah ditetapkan sebelumnya: 0s 999h99m99s diatur secara sewenang-wenang Daya pada: Off-On-Off
Ukuran jaring logam	Diameter kawat nominal 50μm, jarak kawat nominal 75μm atau kurang dari 150μm
Penggemar	Kipas sentrifugal seluruhnya plastik

Fungsi perlindungan keselamatan:

Perangkat perlindungan grounding yang dapat diandalkan;
Perlindungan terhadap kebocoran / sirkuit terbuka;
Perlindungan sirkuit pendek pemanas;
Perlindungan overload motor blower;
Alarm over-temperature independen dan alarm suara/visual untuk ruang kerja;
Perlindungan terhadap tegangan rendah, tegangan tinggi, dan kehilangan fase;

Kondisi penggunaan peralatan:

Tegangan: AC 380V±10%, 50 Hz, tiga fase empat kabel + kabel grounding
Suhu lingkungan: 5 ̊35°C
Kelembaban Lingkungan: < 85% RH (25°C)
Tekanan atmosfer: 86~106 kPa
Persyaratan lokasi: Peralatan harus ditempatkan secara horizontal di ruang uji yang berventilasi baik, dengan ruang yang cukup di sekitarnya untuk operasi dan pemeliharaan.

Kondisi Lingkungan: Lokasi peralatan harus bebas dari getaran kuat, gangguan elektromagnetik yang kuat, konsentrasi debu dan zat korosif yang tinggi, sinar matahari langsung,atau radiasi langsung dari sumber panas lainnya.

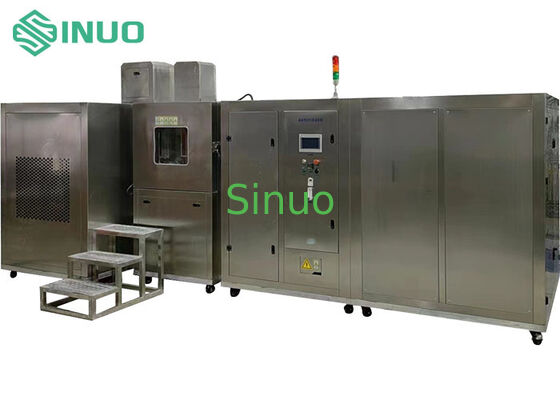

Tampilan Sistem Uji:

Ruang Uji Pasir dan Debu Aliran Udara Laminar Konsentrasi Tinggi MIL-STD-810G 3
